مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
ساکشن فنجان خلاء مفصلی پایه ZP
بهعنوان یک تولیدکننده پیشرو در چین، ما فنجانهای مکش خلاء مفصل توپ اصلی سفارشی ZP (Ø10-32mm) را برای قطعات کار نامنظم ارائه میکنیم. دارای سرهای چرخان، ضربه های بافر (6-50 میلی متر)، و لاستیک سیلیکونی/ضد استاتیک با کیفیت بالا، موجودی عرضه کننده مستقیم کارخانه ما ثبات و کاهش نویز را تضمین می کند. بهترین گزینه برای خطوط باتری لیتیومی با گزینه های فولاد ضد زنگ.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول

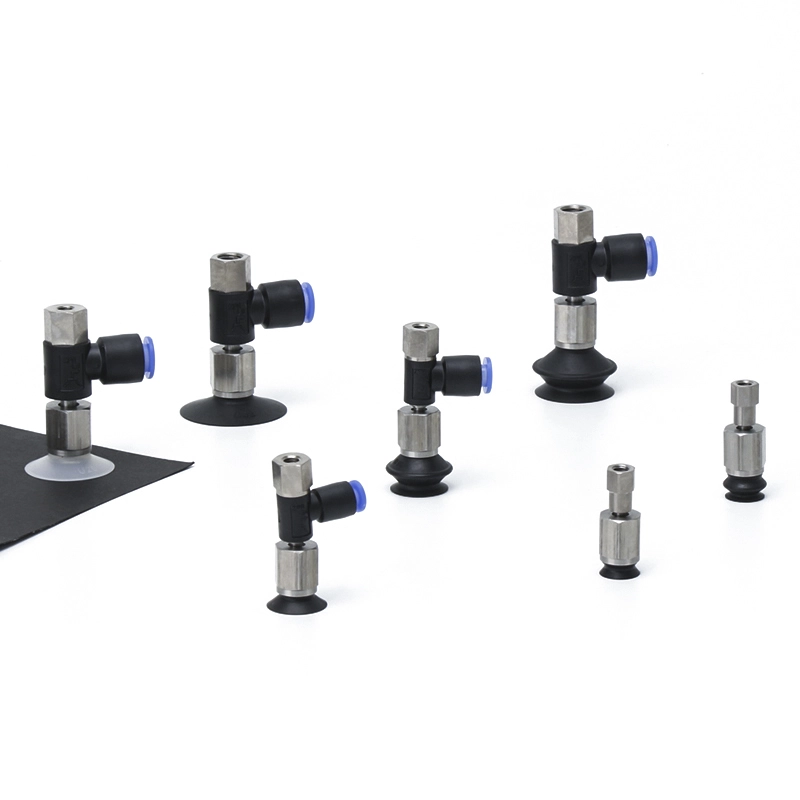

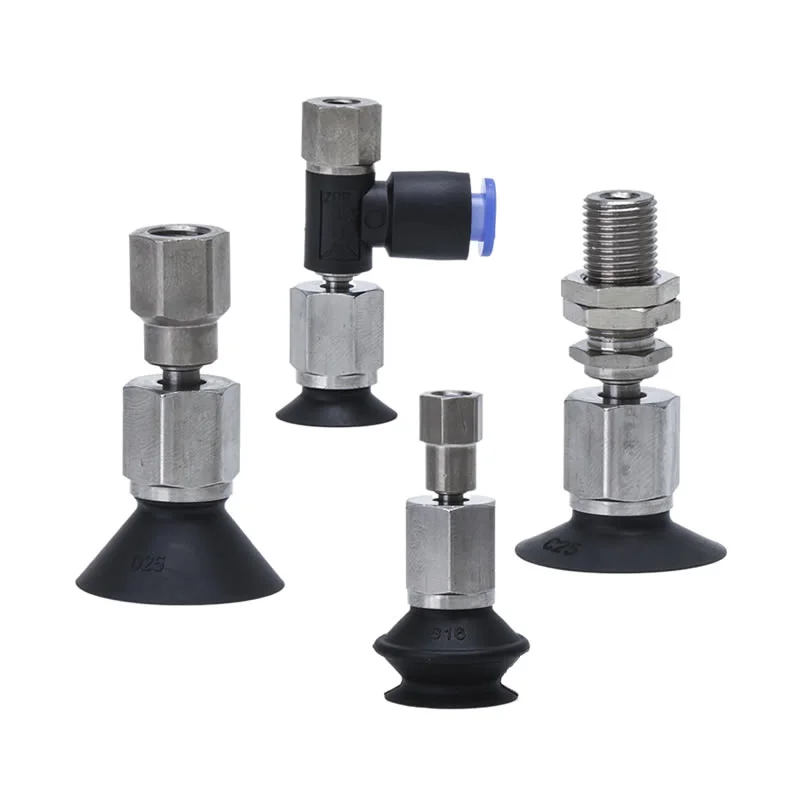

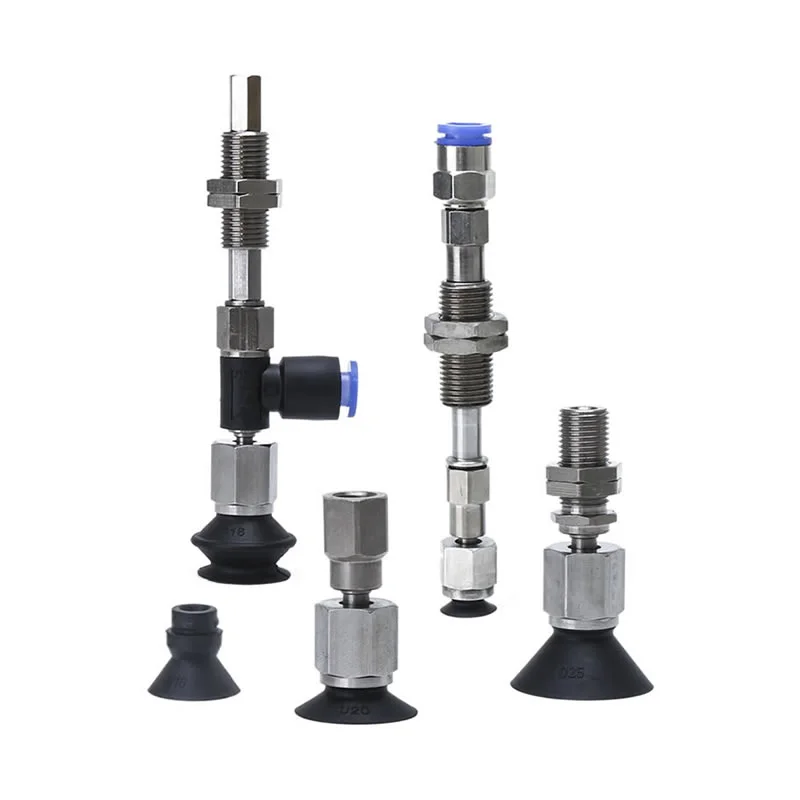

ساکشن فنجان خلاء مفصلی پایه ZP
نوع اتصال توپی سری ZPTF با پدهای خلاء آداپتور

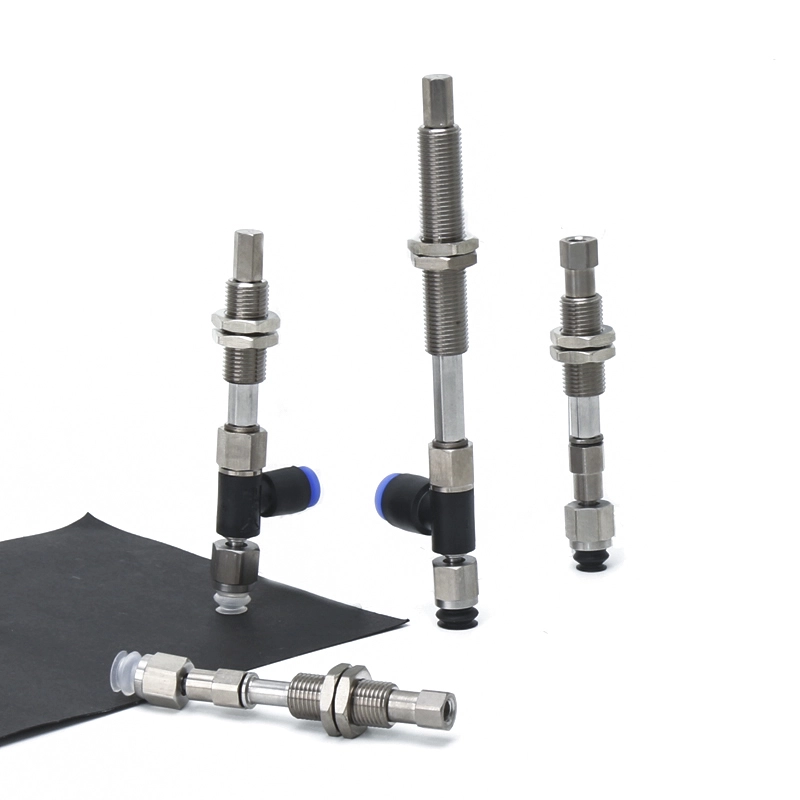

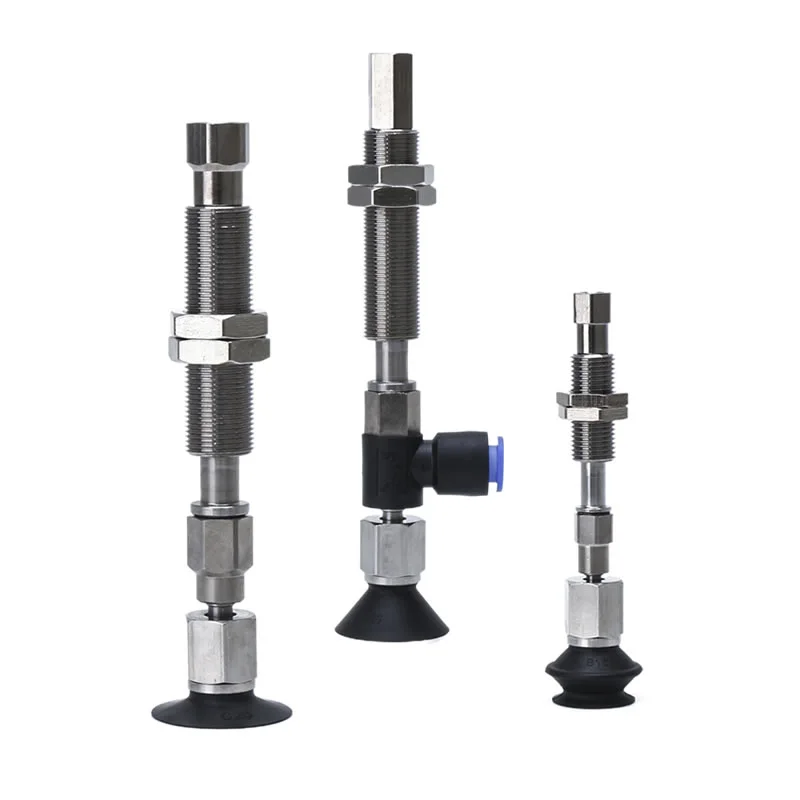

نوع اتصال توپی سری ZPTF با پدهای خلاء بافر
نوع اتصال توپی سری ZPRF با پدهای خلاء آداپتور
نوع اتصال توپی سری ZPRF با پدهای خلاء بافر
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
Commaelec یک تولید کننده پیشرو در چین است، فنجان مکش خلاء توپی مشترک نوع پایه سری ZP یک جزء پنوماتیکی با کارایی بالا است که به طور خاص برای گرفتن قطعات کار نامنظم، شیبدار یا منحنی طراحی شده است. طراحی آن شامل یک مکانیسم اتصال توپی - یادآور مفصل انسان - در محل اتصال فنجان مکنده است. این ویژگی تراز خودکار را امکان پذیر می کند و به مفصل توپی اجازه می دهد در هنگام تماس فنجان با سطح شیبدار آزادانه بچرخد. به طور خودکار انحرافات زاویه ای را در حین عملیات گرفتن رباتیک جبران می کند و در نتیجه از نشت خلاء ناشی از آب بندی ناقص جلوگیری می کند. این سری که در قطرهای مختلف از 10 میلی متر تا 32 میلی متر موجود است، مدل های اختیاری مجهز به مکانیزم بافر (بافر) را نیز ارائه می دهد که دارای ضربات بین 6 میلی متر تا 50 میلی متر است تا از قطعات کار در برابر آسیب های ناشی از ضربه مکانیکی محافظت کند.
برتری فنی
فنجان مکش خلاء مفصلی پایه ZP فقط اجزای استاندارد نیستند. آنها ابزارهای همه کاره ای هستند که برای محیط های با کارایی بالا طراحی شده اند.
1. طراحی سر چرخشی تطبیقی
مزیت اصلی مدل ZPTF مکانیزم چرخش مفصل توپی آن است. این به مکنده اجازه می دهد تا کج شده و بچرخد و به طور خودکار با زاویه قطعه کار هماهنگ شود. این ویژگی به طور قابل توجهی پایداری حمل و نقل صنعتی را به خصوص برای قطعات بدنه خودرو یا پلاستیک های قالب گیری شده افزایش می دهد.
2. محدوده اندازه و شکل جامع
برای برآوردن نیازهای مختلف برنامه، ما انتخاب گسترده ای را ارائه می دهیم:
محدوده قطر:اندازه های دقیق از حداقل 10 میلی متر تا 32 میلی متر.
انواع فنجان:موجود در انواع تخت، آجدار، آکاردئونی (دم) و عمیق برای رسیدگی به همه چیز از ورقه های نازک گرفته تا اجسام بافت سنگین.
3. پریزهای جاروبرقی انعطاف پذیر و نصب
محدودیت های فضا در ماشین آلات مدرن نیاز به چیدمان های انعطاف پذیر دارد. قابلیت مکش پایه خلاء مفصل توپی ما ZP:
گزینه های خروجی دوگانه:ورودی های خلاء عمودی و افقی برای ادغام بدون درز در فضاهای فشرده.
انواع نصب:گزینه هایی برای گنجاندن آداپتورها یا براکت های بافر تخصصی برای نصب مناسب.
مزایای اصلی
ثبات گرفتن:به خصوص هنگام کار با پانلهای بدنه منحنی خودرو، قطعات تزریقی شکل نامنظم یا جعبههای بستهبندی، طراحی مفصل توپی Basic Ball Joint Vacuum Suction Cups ZP تضمین میکند که سطح خلاء به طور مداوم بالا باقی میماند.
کاهش صدا و شوک:هنگامی که با یک پایه بافر جفت می شود، به طور موثر انرژی جنبشی را در هنگام تماس جذب می کند و در نتیجه عمر کلی سیستم را افزایش می دهد.
سازگاری با شرایط عملیاتی تخصصی:به عنوان مثال، در صنعت باتری لیتیوم یون، می توان آن را به طور سفارشی از فولاد ضد زنگ تولید کرد. برعکس، در صنعت الکترونیک می توان از مواد ضد الکتریسیته ساکن استفاده کرد.
سناریوهای کاربردی
قطعات خودرو:گرفتن اجزای منحنی مانند شیشه جلو یا پانل در.
مرتب سازی لجستیک:جابجایی بسته هایی با سطوح ناهموار.
3C Electronics:دستیابی به مکش دقیق در فضاهای محدود از طریق تنظیم جهانی مفصل.
نحوه سفارش

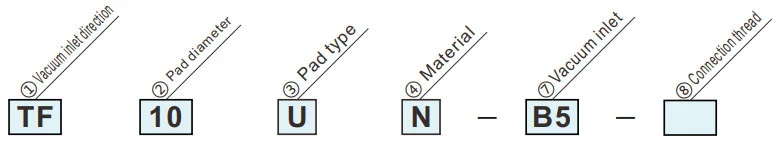

نوع اتصال توپ با آداپتور
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکون |
| U | لاستیک اورتان |
| F | FKM |
| GN | ConductiveNBR |
| جی اس | لاستیک سیلیکون رسانا |
نماد سبز مدل های سفارشی است
|
③ نوع پد
② قطر لنت (میلی متر)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | نوع تخت | ● | ● | ● | ● | ● | ● | |||||||
| C | نوع تخت با دنده | ● | ● | ● | ● | ● | ● | |||||||
| B | نوع دم | ● | ● | ● | ● | ● | ● | |||||||
| ① جهت ورودی خلاء | D | نوع عمیق | ● | — | ● | — | ● | — | ||||||
| TF | عمودی |
|
⑦ ورودی خلاء | نخ زنانه | B5 | M5 x0.8 | ● | ● | ||||||
| ⑧ نخ اتصال | نخ نر | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦ ورودی خلاء | نخ زنانه | B5 | M5 x0.8 | ● | — | ||||||||
| B8 | M8 x1.25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | جانبی |
|
نصب با یک لمس | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ نخ اتصال | نخ ماده | B5 | M5 x0.8 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||||

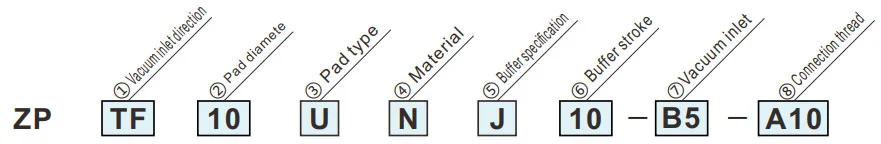

نوع اتصال توپی با بافر
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است
|
③ نوع پد
② قطر لنت (میلی متر)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | نوع تخت | ● | ● | ● | ● | ● | ● | ||||||
| C | نوع تخت با دنده | ● | ● | ● | ● | ● | ● | ||||||
| B | نوع دم | ● | ● | ● | ● | ● | ● | ||||||
| D | نوع عمیق | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥سکته مغزی بافر | 10 | 10 میلی متر | ● | ● | |||||||||
| 20 | 20 میلی متر | ● | ● | ||||||||||
| 30 | 30 میلی متر | ● | ● | ||||||||||
| 40 | 40 میلی متر | ● | 一 | ||||||||||
| ① جهت ورودی خلاء | 50 | 50 میلی متر | ● | ● | |||||||||
| TF | عمودی |
|
⑦ ورودی خلاء | زن نخ |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| اتصالات تک لمسی | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ نخ اتصال | نخ نر | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | جانبی |
|
⑦ ورودی خلاء | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ نخ اتصال | نخ نر | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤مشخصات بافر | |
| J | در حال چرخش |
| K | غیر چرخشی |
مشخصات
| حلقه قفل / نوع پد | قطر/ابعاد پد | برنامه | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقه قفل | نوع تخت (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع بیضی (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | برای قطعات کاری با محدودیت در سطح جذب | |
| نوع تخت نازک (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. چروک شدن یا تغییر شکل در حین جذب را می توان کاهش داد. | |
| نوع تخت نازک با دنده ها (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. قطعات کار را می توان حذف کرد به راحتی به لطف دنده ها |
|
| نوع دم (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| با حلقه قفل | نوع تخت (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع تخت با دنده ها (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار که به راحتی تغییر شکل می دهند. به لطف دنده ها، قطعات کار به راحتی جدا می شوند | |
| نوع دم (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| نوع عمیق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | برای قطعات کار با سطوح منحنی یا برای قطعات کار کروی | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
