مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
فنجان مکش خلاء با استحکام بالا ZP
به عنوان یک تولید کننده پیشرو در چین، کارخانه ما فنجان مکش خلاء با استحکام بالا سفارشی سازی شده ZP (Ø40-125mm) را برای کارهای سنگین ارائه می دهد. ما به عنوان یک تامین کننده برتر، مواد NBR، سیلیکون و ضد الکتریسیته ساکن را با طرح های بالشتکی برای کاهش ضربه ارائه می کنیم. مناسب برای سطوح شکننده و خطوط باتری لیتیومی.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
فنجان مکش خلاء با استحکام بالا ZP
واحد پد سنگین سری ZP
سری ZPT سنگین با پدهای خلاء آداپتور
سری ZPT سنگین با پدهای خلاء آداپتور
سری ZPX سنگین با پدهای خلاء آداپتور
سری ZPX سنگین با پدهای خلاء بافر
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع

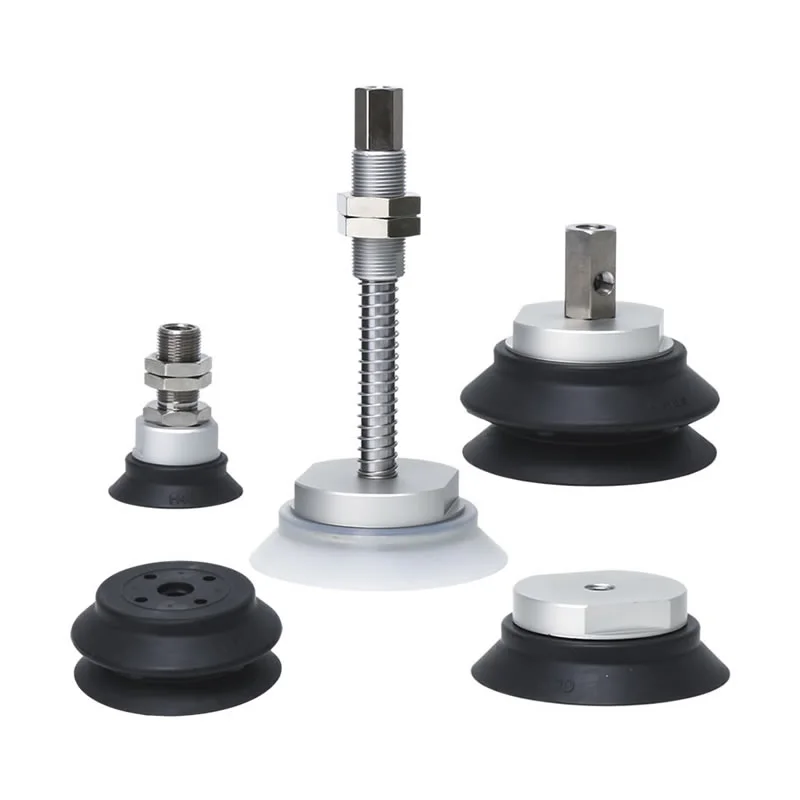

فنجان مکش خلاء با استحکام بالا ZP یک راه حل برای گرفتن صنعتی است که به طور خاص برای جابجایی قطعات کار با اندازه بزرگ، سنگین یا به راحتی قابل تغییر شکل طراحی شده است. به عنوان یک تولید کننده تخصصی در چین، ما این محصول را با ساختار پایه مکنده تقویت شده و مجموعه براکت طراحی کرده ایم. این امر مقاومت استثنایی در برابر نیروهای جانبی را تضمین می کند و در هنگام گرفتن بارهای سنگین، پایداری برتر را حفظ می کند و آن را به یک جزء پنوماتیک سفارشی ضروری در زمینه اتوماسیون صنعتی سنگین تبدیل می کند.
مشخصات فنی و تطبیق پذیری
1. گزینه های قطر بزرگ برای حداکثر بالابر
برای تطبیق با نیازهای مختلف بار، جام مکش خلاء با استحکام بالا ZP در چندین قطر در مقیاس بزرگ موجود است:
φ40، φ50، φ63، φ80، φ100 و φ125 میلی متر.
این اندازه ها باعث ایجاد یک منطقه تماس خلاء بالا می شود و نیروی بالابر لازم را برای قطعات صنعتی سنگین فراهم می کند.
2. انتخاب چند ماده برای محیط های متنوع
محیط کار مواد را دیکته می کند. ما انواع الاستومرهای با کیفیت بالا را ارائه می دهیم تا اطمینان حاصل شود که مکنده شما در کاربرد خاص خود رشد می کند:
NBR (لاستیک نیتریل):مقاومت روغن عالی برای محیط های خودرو و ماشینکاری.
لاستیک سیلیکونی:ایده آل برای برنامه های کاربردی در دمای بالا و ایمنی مواد غذایی.
پلی اورتان و فلورو لاستیک:مقاومت در برابر سایش و پایداری شیمیایی بالا برای تمیز کردن صنعتی یا خطوط پوشش.
مواد ضد الکتریسیته ساکن:برای مونتاژ الکترونیکی و حمل و نقل نیمه هادی بسیار مهم است.
3. بالشتک و نصب یکپارچه
ایمنی و دقت دست به دست هم می دهند. فنجان های مکش خلاء با سفتی بالا ZP ما ارائه می دهد:

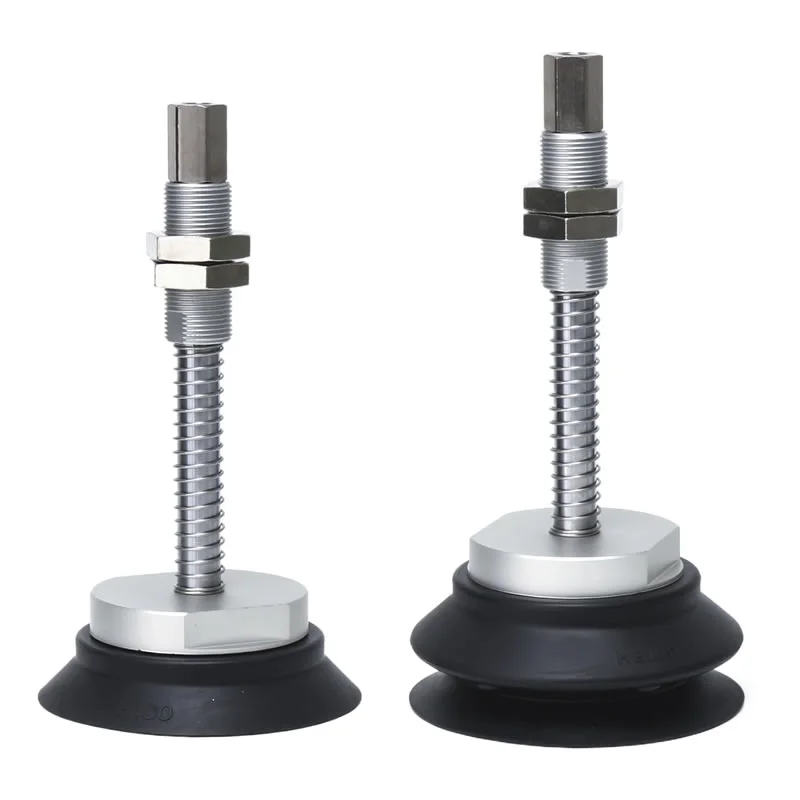

نسخه های بالشتکی:به طور موثر نیروهای ضربه را در هنگام تماس کاهش می دهد، از سطوح شکننده محافظت می کند و لرزش سیستم را کاهش می دهد.

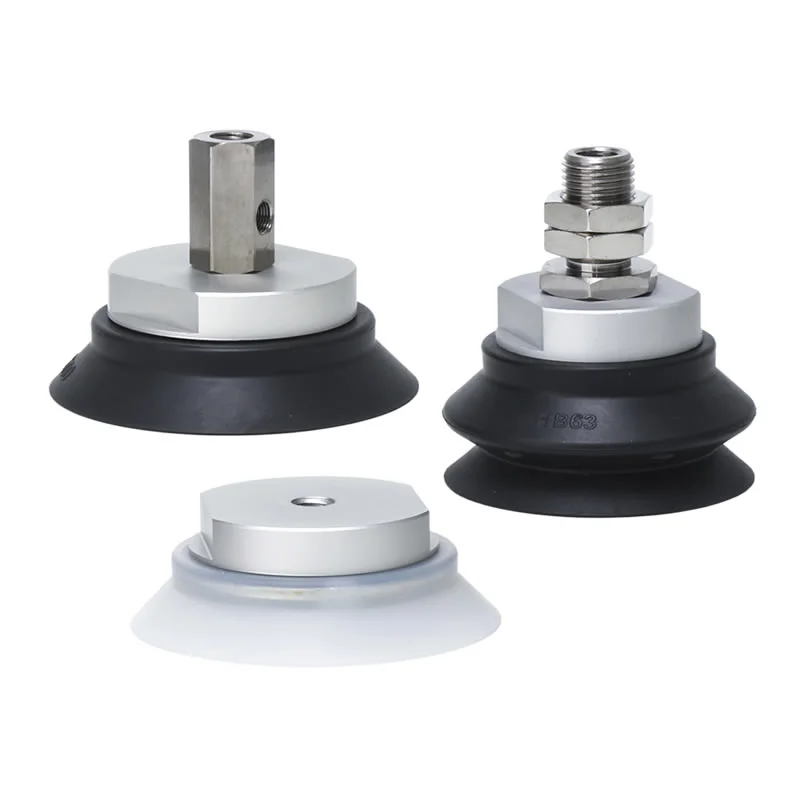

نسخه های بدون بالشتک:برای کاربردهایی که صلب هستند، تماس مستقیم ترجیح داده می شود.
نصب انعطاف پذیر:با رزوه های خارجی یا داخلی و خروجی های خلاء عمودی متناسب با چیدمان ماشین آلات موجود شما موجود است.
چرا فنجان مکش خلاء با استحکام بالا Commaelec Factory's ZP را انتخاب کنید؟
1. طراحی پایه تقویت شده:فنجان مکش خلاء با استحکام بالا Commaelec دارای استحکام بالا در نقطه اتصال بین مکنده و اتصالات است که به طور موثر در برابر نیروهای برشی جانبی مقاومت می کند.
2. طیف وسیعی از اندازه ها:این مکنده ها در اندازه های مختلف از φ40 تا φ125 میلی متر موجود هستند، این مکنده ها به طور خاص برای جابجایی اجسام سنگین مانند ورق فلزی سنگین، سنگ و شیشه با مساحت بزرگ طراحی شده اند و از چسبندگی سنگی جامد اطمینان می دهند.
3. Commaelec به عنوان یک تامین کننده با امکانات تولیدی خود، سه گزینه مواد را ارائه می دهد:
آنتی استاتیک:به طور خاص برای صنایع الکترونیک و نیمه هادی برای جلوگیری از آسیب به اجزای حساس ناشی از تخلیه استاتیک طراحی شده است.
اجزای تمام فولاد ضد زنگ:به ویژه برای صنعت باتری های لیتیوم یونی مناسب است، نیازهای مواد بدون مس و روی را برآورده می کند، با مقاومت در برابر خوردگی و تمیزی بالا.
لاستیک فلوروکربن (FKM) و EPR:ایده آل برای محیط های شیمیایی یا عملیات در دمای بالا (مانند قالب گیری قطعات قالب گیری تزریقی)، ارائه پایداری شیمیایی عالی و مقاومت در برابر آب و هوا.

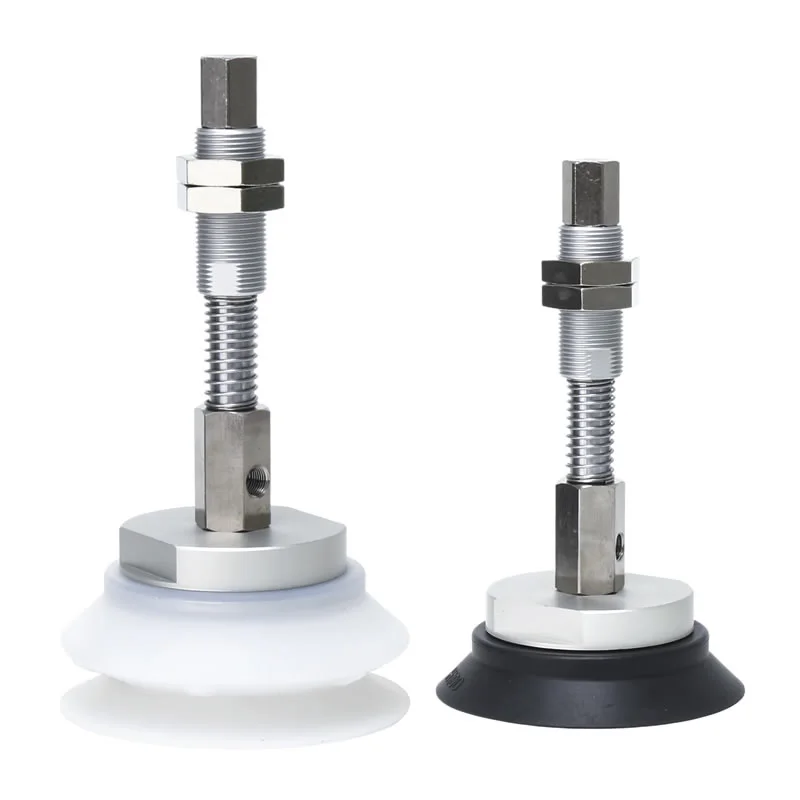

4. فناوری بالشتک دقیق:موجود در نسخه بالشتکی، با محدوده حرکتی 6 تا 50 میلی متر. هنگامی که مکنده با سطوح شکننده (مانند شیشه بسیار نازک) تماس می گیرد، براکت بالشتک انرژی ضربه آنی را جذب می کند و به طور قابل توجهی نویز را کاهش می دهد و طول عمر تجهیزات را افزایش می دهد.
5. راه حل های خلاء چند جهته:براکت نصب برای فنجان های مکش خلاء با استحکام بالا ZP از پیکربندی پورت خلاء عمودی و جانبی با گزینه های رزوه کش داخلی و خارجی قابل تعویض پشتیبانی می کند. این طراحی به طور قابل توجهی طرح بندی فضایی و فرآیند نصب در رابط ابزار انتهای بازو (EOAT) را ساده می کند.

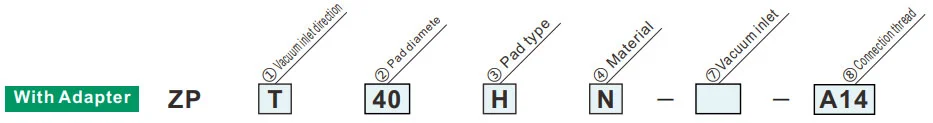

نحوه سفارش
| ②بالشتک | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③نوع پد | |
| H | تخت با دنده |
| HB | نوع دم |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
نماد سبز مدل های سفارشی است
| ① جهت ورودی خلاء | قطر پد | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | عمودی |
|
⑦ جاروبرقی | نخ زنانه | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | نخ نر | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | جانبی |
|
نخ زنانه | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②قطر لنت | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
نماد سبز مدل های سفارشی است
| ③نوع پد | |
| H | تخت با دنده |
| HB | نوع دم |
| ① جهت ورودی خلاء | |
| T | عمودی |
| X | جانبی |
| ③نوع پد | |
| H | تخت با دنده |
| HB | نوع دم |

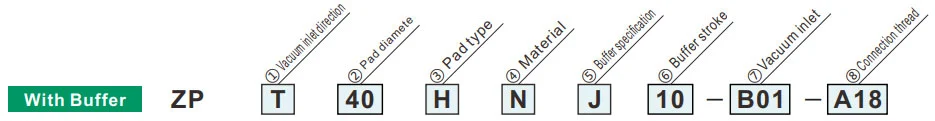

| ⑤مشخصات بافر | |
| J | چرخشی (آلومینیوم، بدون بوش) |
| JB | چرخشی (برنجی، با بوش) |
| جی اف | دوار (فولاد، با بوش) |
| کیلوبایت | غیر چرخشی (برنجی، با بوش) |
| ⑦ ورودی خلاء | |
| B01 | Rc1/8 |
| ②قطر لنت | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
نماد سبز مدل های سفارشی است
| قطر پد | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥سکته مغزی بافر | 10 | 10 میلی متر | ● | ● | ● | ||||||
| 20 | 20 میلی متر | ● | — | — | |||||||
| 25 | 25 میلی متر | — | ● | ● | |||||||
| 30 | 30 میلی متر | ● | ● | ● | |||||||
| 50 | 50 میلی متر | — | ● | ● | |||||||
| 75 | 75 میلی متر | — | ● | ● | |||||||
| ⑧ نخ اتصال | نخ نر | 100 | 100 میلی متر | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
نیروی واکنشی فنری
| رشته اتصال | گشتاور سفت شدن ± 5% [N·m] | ضربه بافر (mm) | نیروی واکنش فنری[N] | |||
| آلومینیوم (J) | برنج، با بوش (JB/KB) | فولاد، با بوش (JF) | در 0 ضربه | در سکته کامل | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
