ساکشن فنجان های مکش خلاء حلقه پایه بدون قفل ZP چیست؟
تعریف و عملکرد
• ابزار گرفتن خلاء:یک مهر و موم با سطح قطعه کار ایجاد می کند تا بلند کردن و موقعیت یابی را امکان پذیر کند
• برنامه انعطاف پذیر:مناسب برای سطوح صاف، صاف یا کمی خمیده
• پشتیبانی از اتوماسیون:در بازوهای رباتیک، نوار نقاله ها و سیستم های جابجایی استفاده می شود
ویژگی های ساختاری
• ساخته شده از الاستومرهای بادوام مانند سیلیکون یا پلی اورتان
• طراحی سبک وزن برای کاهش بار روی سیستم های رباتیک
• در قطرها و اشکال مختلف برای کاربردهای مختلف موجود است
مزایای اصلی
نصب انعطاف پذیر و آسان
• بدون ساختار حلقه قفل، نصب و جایگزینی را آسان می کند
• زمان نصب و تلاش تعمیر و نگهداری را کاهش می دهد
عملکرد آب بندی قابل اعتماد
• چسبندگی با خلاء پایدار بر روی سطوح صاف و غیر متخلخل را تضمین می کند
• مکش ثابت را در طول عملیات با سرعت بالا حفظ می کند
راه حل مقرون به صرفه
• ساختار ساده هزینه های ساخت و جایگزینی را کاهش می دهد
• ایده آل برای کاربردهای در مقیاس بزرگ یا چرخه بالا
بادوام و مقاوم در برابر سایش
• مواد با کیفیت بالا عمر طولانی را ارائه می دهند
• مقاوم در برابر سایش و استفاده مکرر
سازگاری گسترده
• سازگار با ژنراتورهای مختلف خلاء و سیستم های نصب
• مناسب برای چندین محیط صنعتی
سفارشی سازی و فرآیند تولید
گزینه های سفارشی سازی
برای برآورده کردن الزامات مختلف اتوماسیون صنعتی، ساکشن کاپهای خلاء حلقه پایه بدون قفل ZP را میتوان به طور کامل از انتخاب مواد تا طراحی ساختاری سفارشی کرد:
• انتخاب مواد
o سیلیکون (SI): مقاومت در برابر دمای بالا، ایده آل برای الکترونیک و محیط های تمیز
o پلی اورتان (PU): مقاومت در برابر سایش عالی برای عملیات چرخه بالا
o NBR: راه حل مقرون به صرفه برای کاربردهای صنعتی عمومی
o مواد ضد الکتریسیته ساکن یا مواد غذایی اختیاری برای صنایع تخصصی
• اندازه و هندسه
o طیف وسیعی از قطرها برای مطابقت با ظرفیت های بار مختلف
o سازه های دمشی مسطح یا کمی برای شرایط سطحی مختلف
• سختی و الاستیسیته (Shore A)
o مواد نرم تر برای محصولات ظریف یا شکننده
o ترکیبات سخت تر برای حمل و نقل با کارهای سنگین یا با سرعت بالا
o تعادل بهینه بین انعطاف پذیری و دوام
• سازگاری با نصب و رابط
o سازگاری با نگهدارنده ها و سیستم های خلاء مختلف
o مطابقت اندازه رشته و نوع اتصال (متریک، BSP، NPT)
o ادغام با عناصر نصب یا آداپتورهای مختلف
• طراحی خاص برنامه
o الگوهای سطح ضد لغزش برای گرفتن بهتر
o مواد مقاوم در برابر روغن یا مقاوم در برابر مواد شیمیایی برای محیط های خشن
o سفارشی سازی عملکرد در دمای بالا یا دمای پایین

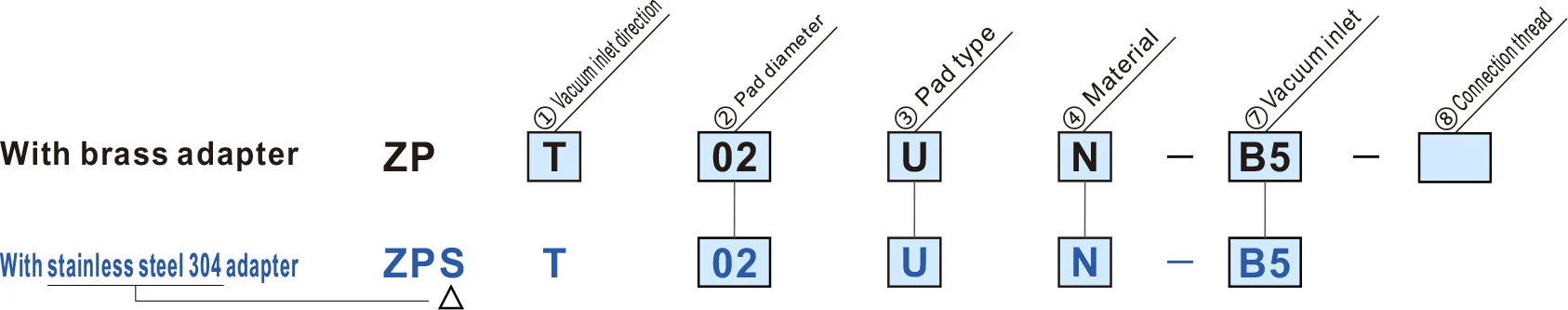

نحوه سفارش
|
③ نوع پد
② قطر لنت (میلی متر)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | نوع تخت/نوع بیضی | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع دم | — | — | ● | ● | — | — | — | — | — | — |
| UT | نوع تخت نازک | — | — | — | — | ● | ● | ● | — | — | — |
| سی تی | نوع تخت نازک با دنده | — | — | — | — | ● | ● | ● | — | — | — |
| ④ مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد آبی مدل های سفارشی است
| ابعاد نصب آداپتور | |
| اگر یک آداپتور توسط مشتری ساخته می شود، آداپتور را با ابعاد نشان داده شده در سمت راست طراحی کنید. |
|
| ① جهت ورودی خلاء | ⑦ ورودی خلاء | ⑧ موضوع اتصال | |||||||
| T | عمودی |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | جانبی |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② نوع قطر لنت (میلی متر) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4×10 | ||
| U | نوع تخت/نوع بیضی | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع دم | — | — | ● | ● | — | — | — | — | — | — |
| UT | نوع تخت نازک | — | — | — | — | ● | ● | ● | — | — | — |
| سی تی | نوع تخت نازک با دنده | — | — | — | — | ● | ● | ● | — | — | — |
| ④ مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد آبی مدل های سفارشی است.
| ⑧ موضوع اتصال | ||
| موضوع ما | A5 | M5 x 0.8 |
| A6 | M6 x 1.0 | |
| موضوع زن | B4 | M4 x 0.7 |
| B5 | M5 x 0.8 | |
| ⑦ ورودی خلاء | |||
| موضوع ما | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| موضوع زن | B4 | M4 x 0.7 | |
| B5 | M5 x 0.8 | ||
| با rb تطبیق | U4 | برای لوله های نرم ø4 | M-5AU-4 |
| N4 | برای لوله های نایلونی ø4 | M-5AN-4 | |
| U6 | برای لوله های نرم ø6 | M-5AU-6 | |
| N6 | برای لوله نایلون ø6 | M-5AN-6 | |
| نصب با یک لمس | 04 | ø4 | |
| 06 | ø6 | ||
| ① جهت ورودی خلاء | ⑦ ورودی خلاء | |||||||||
| T | عمودی |
|
B3B5U4N4U6N60406 |
|||||||
| R | جانبی |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

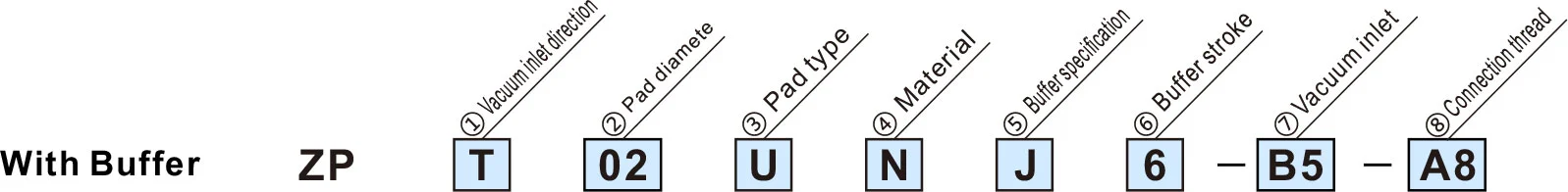

③ نوع پد
② قطر لنت (میلی متر)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | نوع تخت/نوع بیضی | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع دم | — | — | ● | ● | — | — | — | — | — | — |
| UT | نوع تخت نازک | — | — | — | — | ● | ● | ● | — | — | — |
| سی تی | نوع تخت نازک با دنده | — | — | — | — | ● | ● | ● | — | — | — |
| ④ مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد آبی مدل های سفارشی است.
| ⑤ مشخصات بافر | |
| J | در حال چرخش |
| K | غیر چرخشی |
| JN | در حال چرخش (بدون صفحه بافر) |
| KN | غیر چرخشی (بدون صفحه بافر) |
| ⑥ ضربه بافر | |
| 6 | 6 میلی متر |
| 10 | 10 میلی متر |
| 15 | 15 میلی متر |
| 25 | 25 میلی متر |
| ⑦ ورودی خلاء | |||
| موضوع ما | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| موضوع زن | B3 | M3 x 0.5 | |
| B5 | M5 x 0.8 | ||
| نصب خار | U4 | برای لوله های نرم ø4 | M-5AU-4 |
| N4 | برای لوله های نایلونی ø4 | M-5AN-4 | |
| U6 | برای لوله های نرم ø6 | M-5AU-6 | |
| N6 | برای لوله نایلون ø6 | M-5AN-6 | |
| نصب با یک لمس | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ موضوع اتصال | |
| A8 | M8 x 1.0 |
مشخصات
| حلقه قفل / نوع پد | قطر/ابعاد پد | برنامه | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقه قفل | نوع تخت (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع بیضی (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | برای قطعات کاری با محدودیت در سطح جذب | |
| نوع تخت نازک (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. چروک شدن یا تغییر شکل در حین جذب را می توان کاهش داد. | |
| نوع تخت نازک با دنده ها (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. قطعات کار را می توان حذف کرد به راحتی به لطف دنده ها |
|
| نوع دم (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| با حلقه قفل | نوع تخت (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع تخت با دنده ها (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار که به راحتی تغییر شکل می دهند. به لطف دنده ها، قطعات کار به راحتی جدا می شوند | |
| نوع دم (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| نوع عمیق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | برای قطعات کار با سطوح منحنی یا برای قطعات کار کروی | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
