مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
دم بدون حلقه قفل مکنده جاروبرقی ZP2-J
Commaelec پیشرو در تولید فنجان مکش خلاء حلقه بدون قفل Bellows ZP2-J است که گزینه های 2.5 و 3.5 لایه (φ6-φ30mm) را برای جابجایی جمع و جور و سازگار با قطعات کوچک یا شیب دار ارائه می دهد. لاستیک، سیلیکون و مواد ضد الکتریسیته با کیفیت بالا مکش پایدار را تضمین می کنند. نصب انعطاف پذیر از ورود خلاء عمودی/جانبی و ادغام با آداپتورها یا بازوهای روباتیک پشتیبانی می کند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول

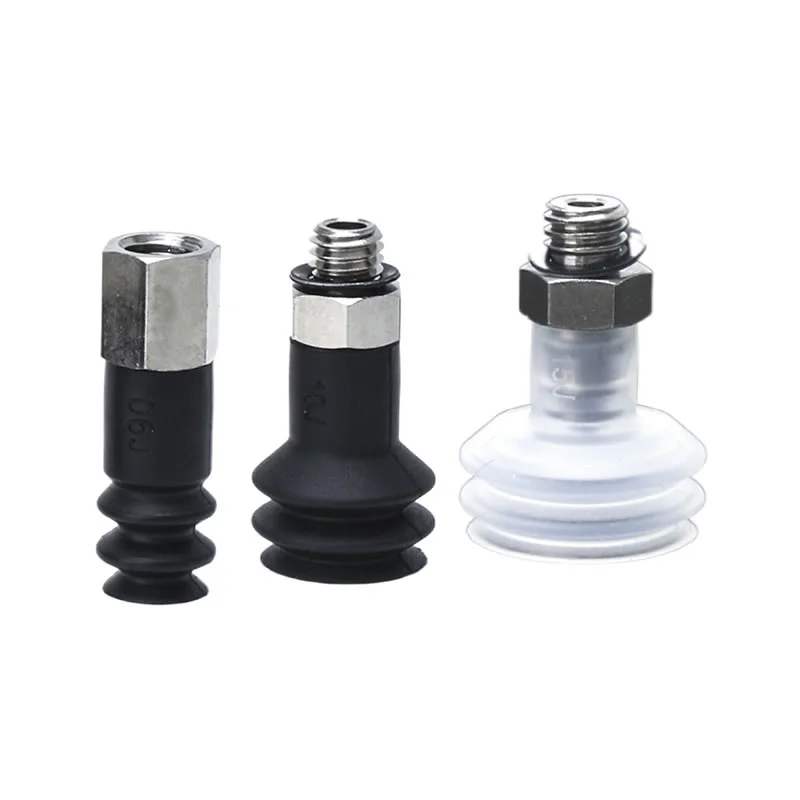

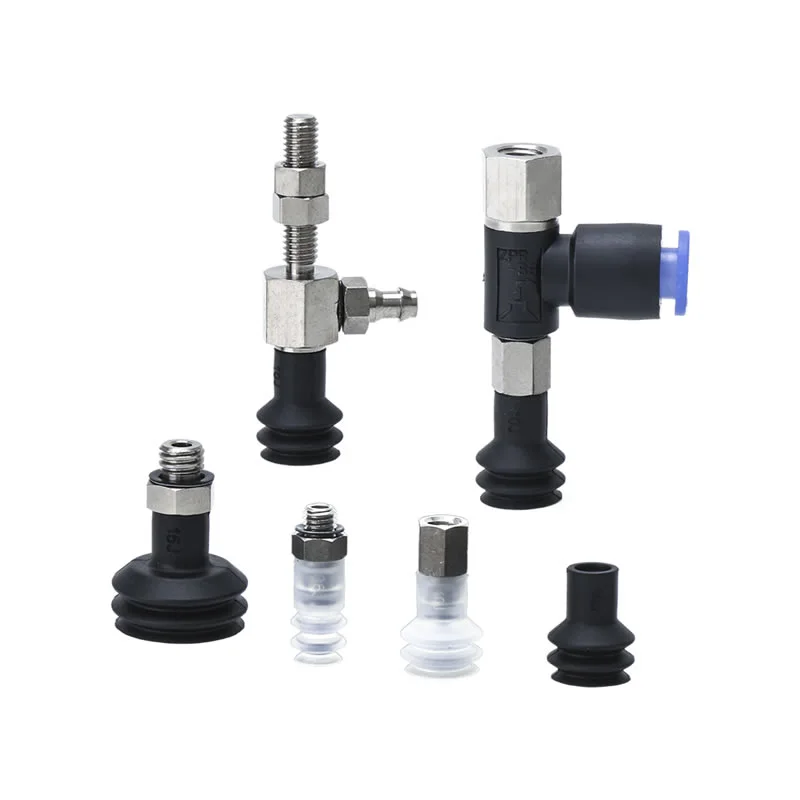

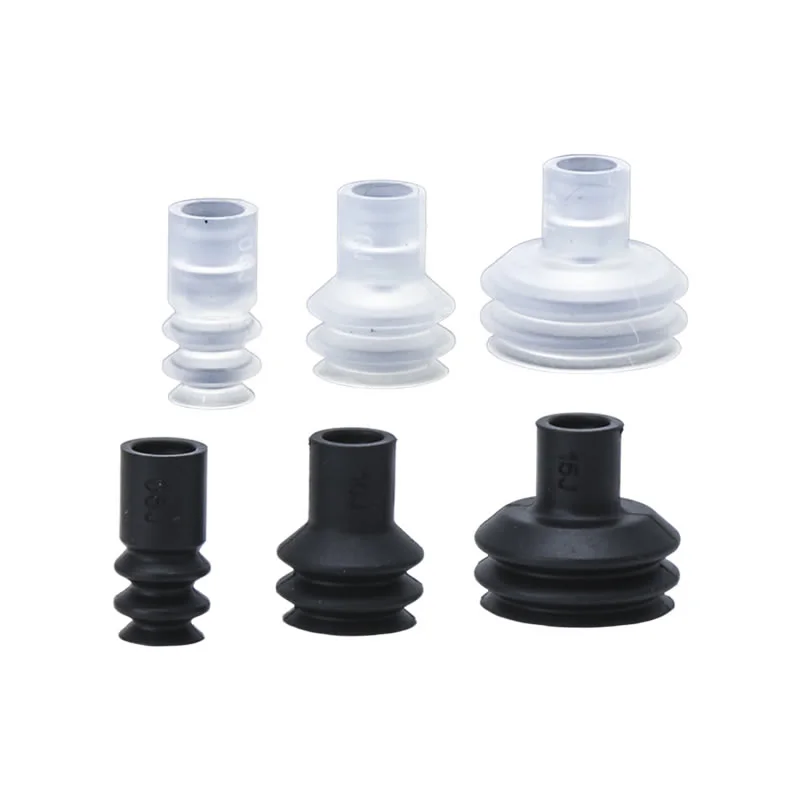

دم بدون حلقه قفل مکنده جاروبرقی ZP2-J
واحد پد دمنده سری ZP2
سری ZP2-T با پدهای خلاء آداپتور Bellows
سری ZP2-R با پدهای خلاء آداپتور Bellows
سری ZP2-Y با پدهای خلاء آداپتور Bellows
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء حلقه بدون قفل Bellows Without Lock ZP2-J برای کاربردهای اتوماسیون فشرده، دقیق و سازگار طراحی شده است. آنها برای قطعات کوچک، قطعات نامنظم و خطوط تولید با فضای محدود ایده آل هستند.
ویژگی های کلیدی فنجان های بدون حلقه قفل ZP2-J
انعطاف پذیری بالا
طراحی آکاردئون چند مرحله ای (2.5 لایه یا 3.5 لایه) امکان جذب ضربه عمودی را فراهم می کند و تفاوت ارتفاع و ناهماهنگی های جزئی را جبران می کند.
چسبندگی پایدار بر روی سطوح ناهموار یا شیبدار را تضمین می کند.
قطعات کار ظریف یا نامنظم را بدون ایجاد آسیب پشتیبانی می کند.
بدون نیاز به حلقه قفل
مدل های 2.5 لایه نیازی به حلقه قفل ندارند، نصب را ساده می کند و زمان مونتاژ را کاهش می دهد.
برای مطابقت با نیازهای مختلف مکش، در قطرهای φ6mm، φ10mm و φ15mm موجود است.
با وجود عدم وجود سخت افزار قفل، چسبندگی قابل اعتماد را حفظ می کند.
نوع نصب
طراحی شده برای ادغام مستقیم یا مدولار در بازوهای رباتیک و ایستگاه های خودکار.
ساختار فشرده متناسب با فضاهای تنگ در خطوط تولید است.
از جابجایی کارآمد مواد در صنایع الکترونیک، قالب گیری تزریقی و صنایع فلزکاری کوچک پشتیبانی می کند.
تنوع مواد
فنجان مکش خلاء حلقه بدون قفل ZP2-J با استفاده از سیلیکون، لاستیک یا پلی اورتان (PU) با کیفیت بالا تولید می شود که ترکیبی از مقاومت در برابر سایش و انعطاف پذیری استثنایی را ارائه می دهد.
سازگار با اتاق تمیز یا محیط های ضد الکتریسیته ساکن برای تولید لوازم الکترونیکی.
دوام طولانی مدت را در چرخه های مکرر تضمین می کند و عملکرد خلاء ثابت را حفظ می کند.
تفاوت بین ZP2-J و ZP2-ZJ چیست؟
ZP2-J
نوع:فنجان مکش جاروبرقی چند دمنده بدون حلقه قفل ZP2-J
حلقه قفل:اختیاری؛ مدل های 2.5 لایه نیازی به حلقه قفل ندارند
اندازه ها:2.5 لایه (φ6mm، φ10mm، φ15mm)، 3.5 لایه (φ9mm، φ14mm، φ16mm، φ25mm، φ30mm)
برنامه های کاربردی:روی سطوح شیبدار یا فضای بافر محدود به خوبی کار می کند. ایده آل برای لوازم الکترونیکی کوچک، قطعات تزریقی و قطعات فلزی فشرده
انعطاف پذیری:جذب ضربه عمودی بالا به دلیل طراحی آکاردئونی
نصب:جمع و جور و ادغام آسان در بازوهای رباتیک و ایستگاه های خودکار
ZP2-ZJ
نوع:فنجان مکنده تک مرحله ای یا دو مرحله ای با حلقه قفل
حلقه قفل:برای نصب ایمن مورد نیاز است
اندازه ها:معمولاً قطرهای بزرگتر از ZP2-J. برای قطعات سنگین تر یا بزرگتر طراحی شده است
برنامه های کاربردی:مناسب برای اجسام کمی بزرگتر، سنگین تر یا سفت تر. معمولاً در اتوماسیون صنعتی استفاده می شود که در آن پایداری و اتصال ایمن بسیار مهم است
انعطاف پذیری:جذب سکته مغزی متوسط؛ به جای جبران عمودی شدید، بر نگهداری قابل اعتماد تمرکز کنید
نصب:برای اتصال ایمن به حلقه قفل نیاز دارد که با سخت افزار نصب استاندارد سازگار است

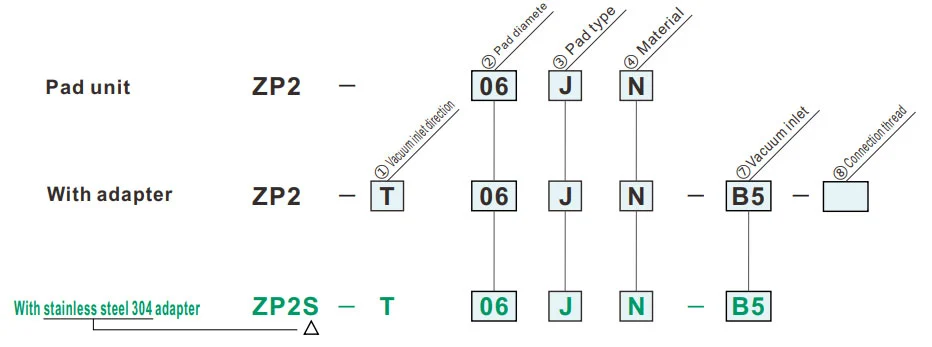

نحوه سفارش
- برای استفاده در جایی که فضایی برای بافر (نوع فنری) وجود ندارد.
- قطعات کار با سطح جذب مایل.
- قابل استفاده برای آداپتور سری ZP.
| ① جهت ورودی خلاء | ⑦ ورودی خلاء | ⑧ نخ اتصال | ||
| T | عمودی |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | جانبی |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②قطر لنت (میلی متر) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③نوع پد | |
| J | بلوز (2.5 مرحله ای) |
| ⑦ ورودی خلاء | |||
| نخ نر | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| نخ زنانه | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| نصب خار | U4 | برای لوله های نرم ø4 | M-5AU-4 |
| N4 | برای لوله های نایلونی ø4 | M-5AN-4 | |
| U6 | برای لوله های نرم ø6 | M-5AU-6 | |
| N6 | برای لوله نایلون ø6 | M-5AN-6 | |
| نصب با یک لمس | 04 | ø4 | |
| 06 | ø6 | ||
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد reen مدل های سفارشی است.
| ⑧ نخ اتصال | ||
| نخ نر | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| نخ زنانه | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
J
دم
| مدل | øA | øB | øC | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
||||
| ZP2 | 06 | J |
N S U F GN جی اس |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
مدل برای مراجعه: ZP2-06JN
ابعاد نصب آداپتور
ZP2-T
عمودی
A5، A6
| مدل | A | B | C | D | تطبیق دهید | |||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN جی اس |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
مدل برای مراجعه: ZP2-TB10JGN-A5

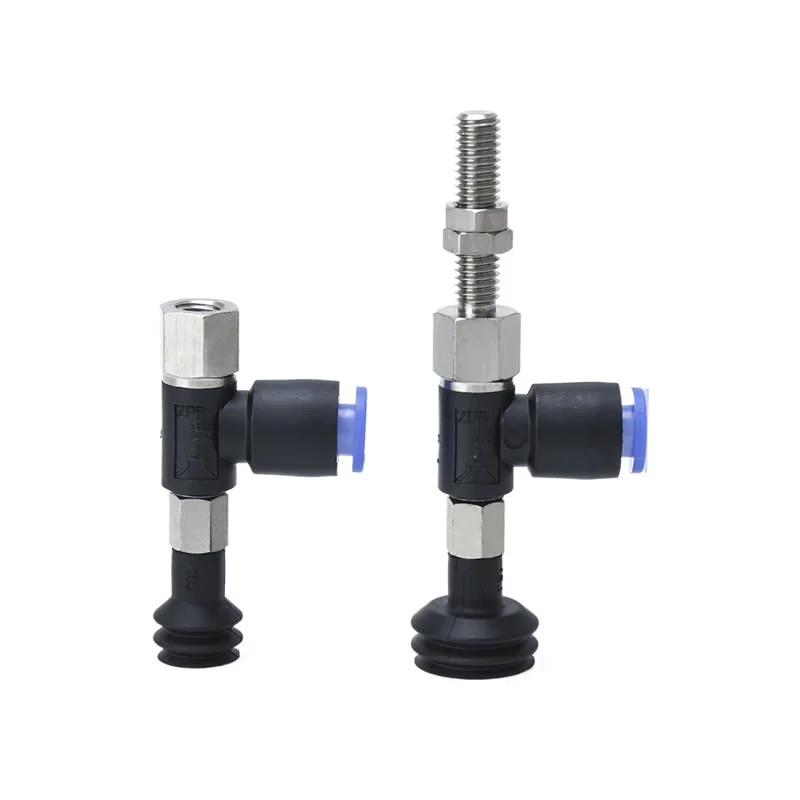

ZP2-T
عمودی
B4، B5
| مدل | A | B | تطبیق دهید | |||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN جی اس |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
مدل برای مراجعه: ZP2-TB15JN-B5

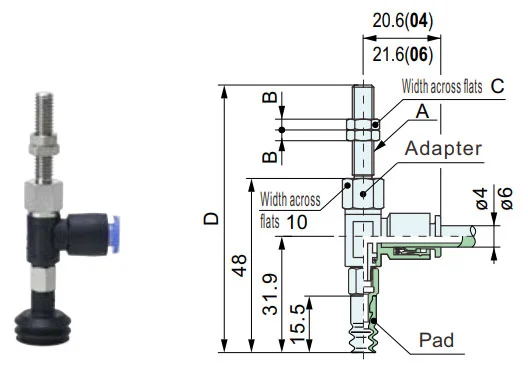

ZP2-R
جانبی
A5، A6
| مدل | A | B | C | D | تطبیق دهید | ||||||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN جی اس |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
مدل برای مراجعه: ZP2-R06JGN-04-A5 آداپتور برای مراجعه: ZPR1-04-A5
ZP2-R
جانبی
B4، B5
| مدل | A | B | تطبیق دهید | ||||||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN جی اس |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
مدل برای مراجعه: ZP2-RB10JN-06-B5 آداپتور برای مراجعه: ZPR1-06-B5

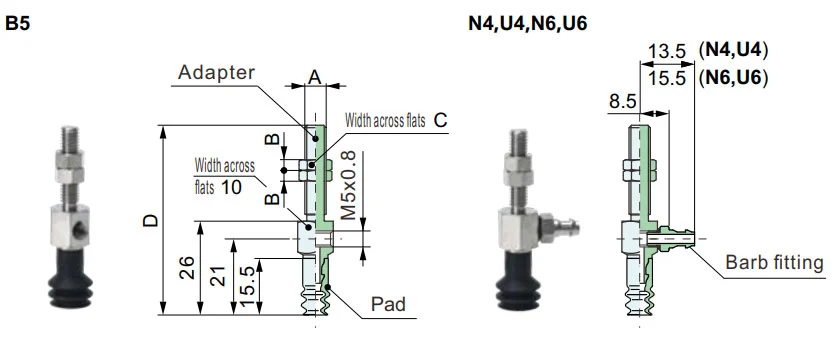

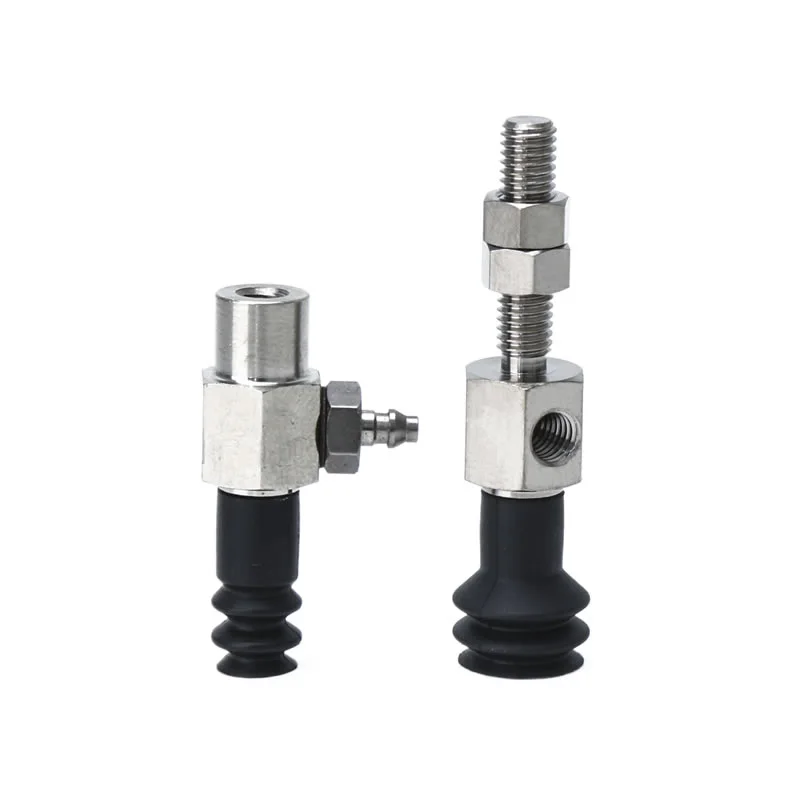

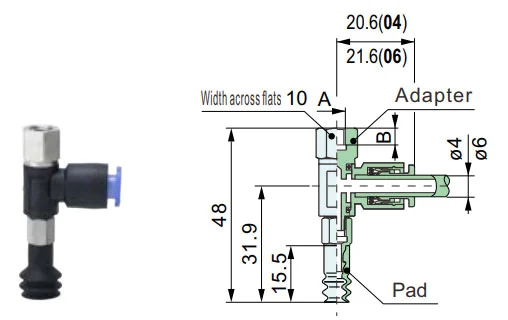

ZP2-Y
جانبی
A5، A6
| مدل | A | B | C | D | تطبیق دهید | ||||||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN جی اس |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
مدل برای مراجعه: ZP2-YB15JGN-U4-A6 آداپتور برای مراجعه: ZPY1-U4-A6

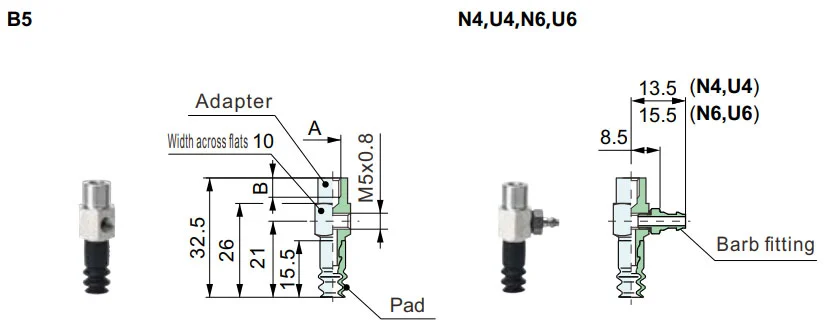

ZP2-Y
جانبی
B4، B5
| مدل | A | B | تطبیق دهید | ||||||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
⑦ وکیوم ورودی |
⑧ اتصال نخ |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN جی اس |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
مدل برای مراجعه: ZP2-Y06JS-N4-B4 آداپتور برای مراجعه: ZPY1-N4-B4
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
راهنمای نصب
PDF دانلود
هشدار + احتیاط (قبل از استفاده بخوانید)
PDF دانلود
