مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

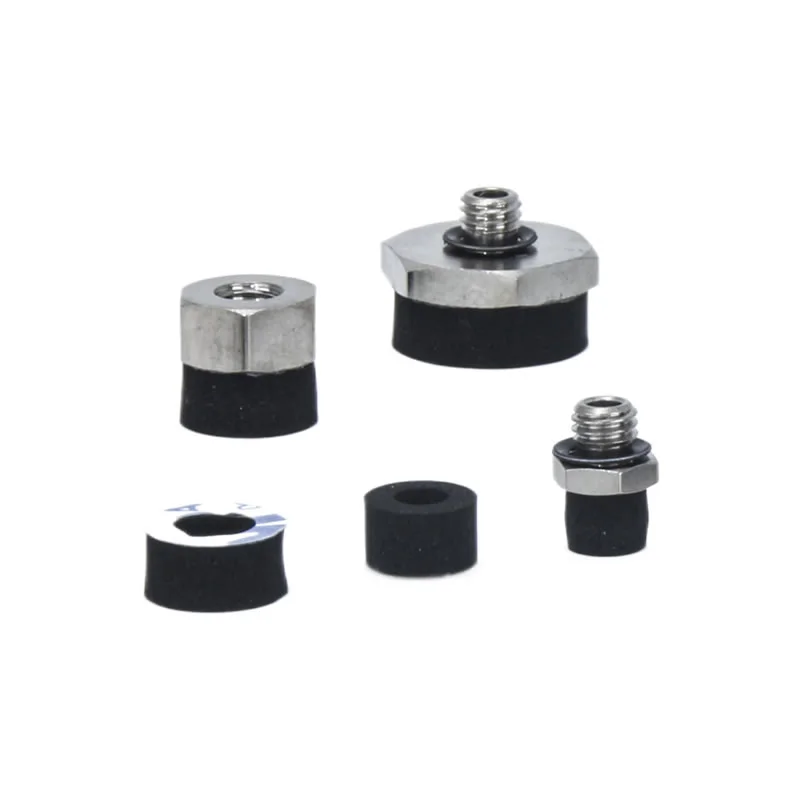

مکنده جاروبرقی اسفنجی ZP2
Commaelec امکانات تولیدی خود را دارد و از لاستیک با کیفیت بالا، سیلیکون و مواد تخصصی مختلف (مانند ترکیبات ضد الکتریسیته ساکن) در تولید خود استفاده می کند. ما طیف گسترده ای از مشخصات اندازه را برای انتخاب ارائه می دهیم. فنجان مکش خلاء اسفنجی ZP2 به طور گسترده در بخش تولید لوازم الکترونیکی استفاده می شود. این سری به طور خاص برای جابجایی قطعات کار ناهموار طراحی شده است، این سری در چهار اندازه جمع و جور موجود است: φ6mm، φ8mm، φ10mm و φ15mm.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده جاروبرقی اسفنجی ZP2

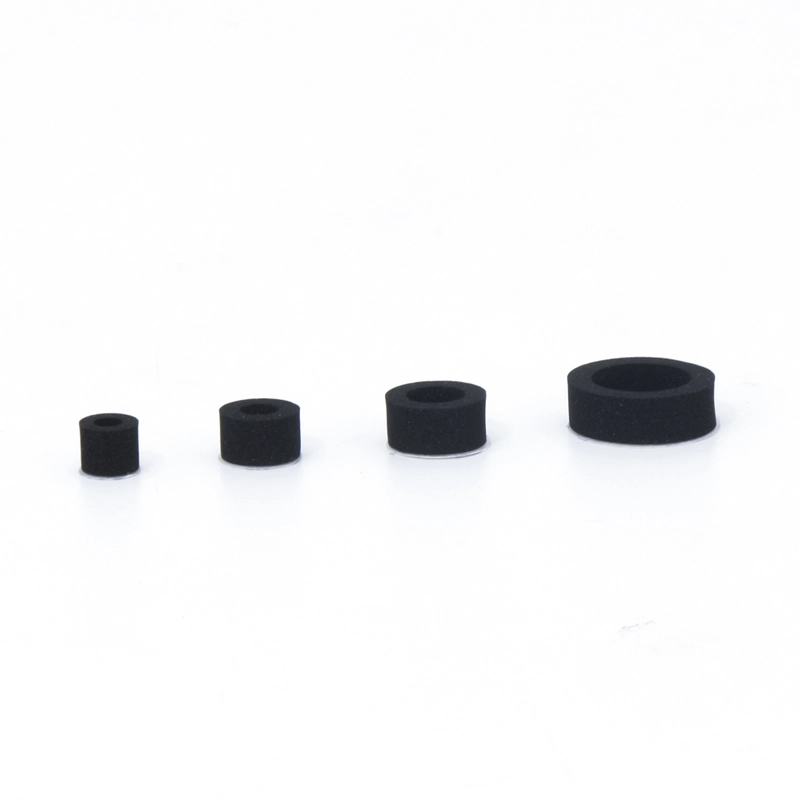

واحد پد جاروبرقی اسفنجی سری ZP2
سری ZP2-T با پد وکیوم اسفنجی آداپتور
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء اسفنجی ZP2 برای گرفتن پایدار سطوح ناهموار، بافت یا نامنظم در سیستم های خودکار طراحی شده است. طراحی جمع و جور و انعطاف پذیر آنها را برای صنایع الکترونیک، قالب گیری تزریقی و صنایع کوچک فلزکاری ایده آل می کند.
ویژگی های کلیدی مکنده جاروبرقی اسفنجی ZP2
مواد بسیار الاستیک
ساخته شده از مواد اسفنجی نرم که با برجستگی ها، فرورفتگی ها و سطوح ناهموار مطابقت دارد
چسبندگی ملایم و در عین حال محکم را بدون آسیب رساندن به اجزای ظریف تضمین می کند
آب بندی عالی
شکاف های سطح را به طور موثر پر می کند تا از نشت خلاء جلوگیری کند
قدرت مکش ثابت را برای جابجایی مطمئن قطعات کار ناهموار حفظ می کند
گزینه های متنوع
سازگار با بازوهای رباتیک و سیستم های حمل خودکار
مناسب برای وسایل الکترونیکی کوچک، بردهای مدار، قطعات قالب گیری شده و قطعات سخت افزاری
طراحی فشرده
ساخت و ساز صرفه جویی در فضا امکان ادغام در خطوط تولید تنگ را فراهم می کند
ایده آل برای ایستگاه هایی با فضای نصب محدود
فرم های موجود
موجود در انواع تخت و بافت برای مطابقت با نیازهای مختلف سطح
سازگار با کاربردهای مختلف اتوماسیون با نیازهای مدیریت دقیق
محدوده قطر
ارائه شده در φ6mm، φ8mm، φ10mm و φ15mm
انعطاف پذیری را متناسب با طیف وسیعی از قطعات کار کوچک و نامنظم فراهم می کند
سوالات متداول
پد اسفنجی ZP2 برای چه مواردی استفاده می شود؟
فنجان مکش خلاء اسفنجی ZP2 برای گرفتن قطعات کار ناهموار، بافت یا نامنظم در سیستم های خودکار ایده آل است که معمولاً در الکترونیک، قالب گیری تزریقی و جابجایی قطعات فلزی کوچک استفاده می شود.
چه اندازه و شکلی موجود است؟
آنها در قطرهای φ6mm، φ8mm، φ10mm و φ15mm با فرم های مسطح یا بافتی هستند که برای ادغام فشرده در بازوهای رباتیک و خطوط تولید خودکار طراحی شده اند.
چگونه باید اندازه مناسب را انتخاب کنم؟
فنجانی را انتخاب کنید که با سطح و وزن قطعه کار مطابقت داشته باشد و از تماس خلاء کافی و سازگاری با سیستم اتوماسیون شما اطمینان حاصل کند.
ظرفیت بار معمولی چیست؟
بار بستگی به اندازه فنجان، نوع سطح و منبع خلاء دارد. فنجان های کوچکتر با اجزای سبک مناسب هستند، در حالی که فنجان های بزرگتر φ15 میلی متر می توانند قطعات کمی سنگین تر یا ناهموار را اداره کنند.
چه زمانی باید آنها را جایگزین کنم؟
در صورت وجود سایش، ترک یا تغییر شکل قابل مشاهده، یا اگر چسبندگی خلاء ناپایدار می شود، فنجان ها را تعویض کنید و از حمل مطمئن و ایمن اطمینان حاصل کنید.

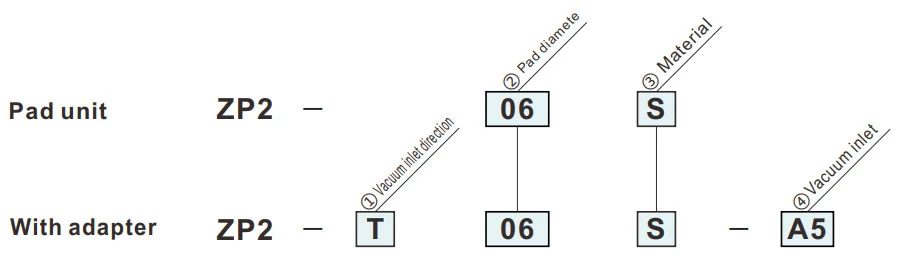

نحوه سفارش
- برای جذب قطعات کار با برجستگی.
| ① جهت ورودی خلاء | |
| T | عمودی |
| ②قطر لنت (میلی متر) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③مواد | |
| S | اسفنج CR (با نوار دو طرفه) |
| ④ورودی خلاء | |
| A5 | M5x0.8 (مرد) |
| B5 | M5x0.8 (مونث) |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
S
پد اسفنجی
| مدل | øA | øB | ||
|
② پد دیا |
③ پد مواد |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
مدل برای مراجعه: ZP2-06S
ابعاد نصب آداپتور
|
پد قابل اجرا: 06S
|
پد قابل اجرا: 08S
|
|
پد قابل اجرا: 10S
|
پد قابل اجرا: 15S
|

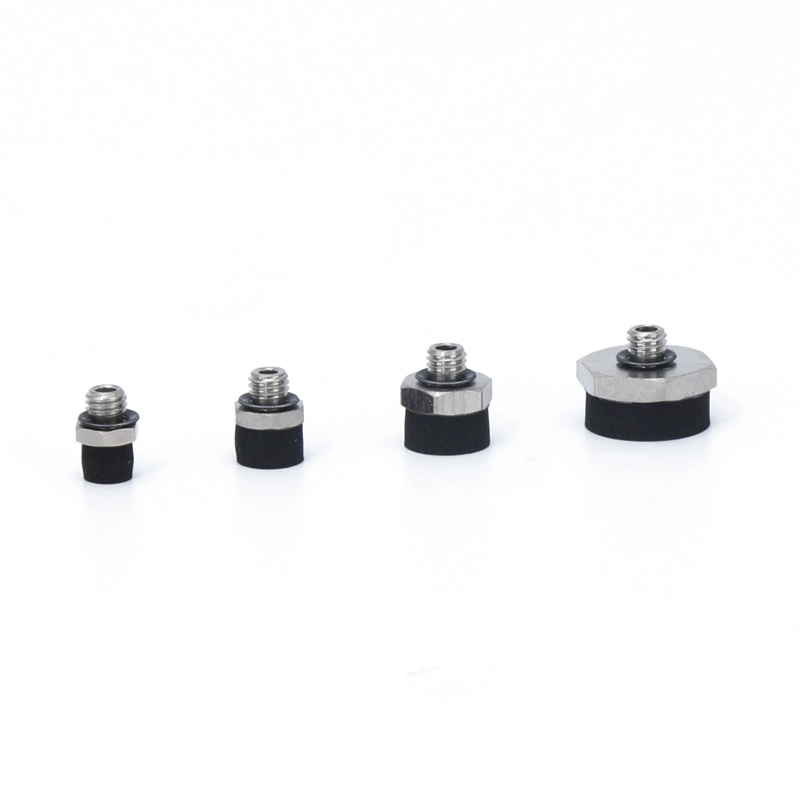

ZP2-T
عمودی
A5
| مدل | øA | øB | øC | D | E | L | آداپتور | ||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد مواد |
④ وکیوم ورودی |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
مدل برای مراجعه: ZP2-T06S-A5

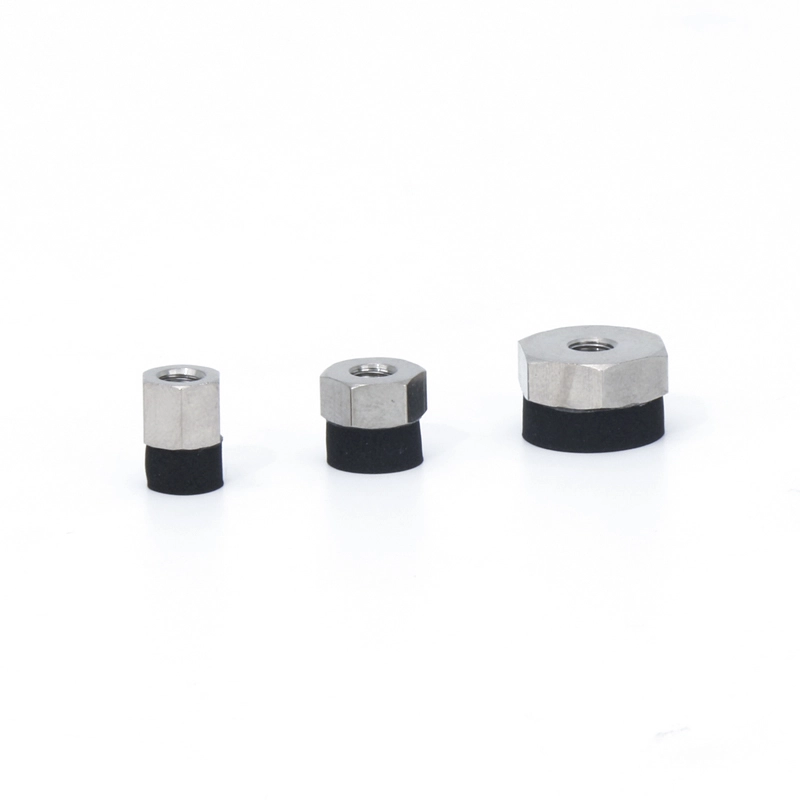

ZP2-T
عمودی
B5
| مدل | øA | øB | øC | E | L | آداپتور | ||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد مواد |
④ وکیوم ورودی |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
مدل برای مراجعه: ZP2-T06S-B5
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
