مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

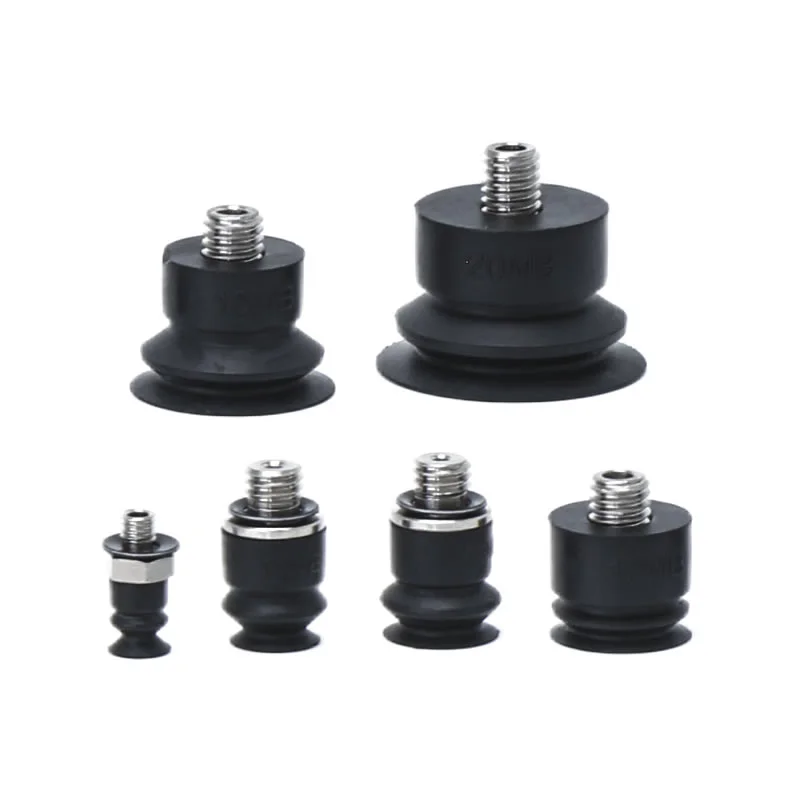

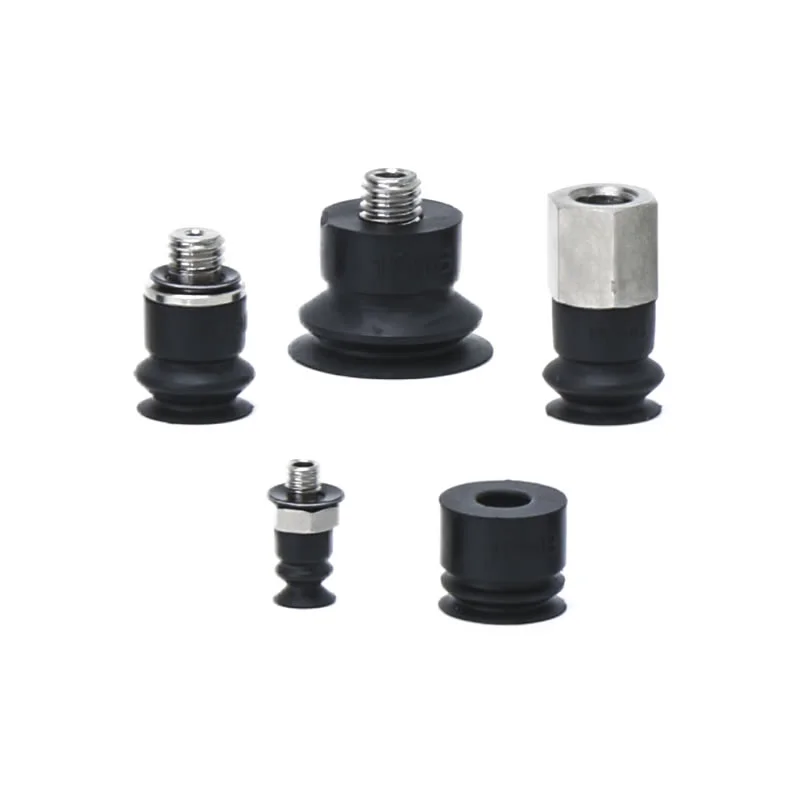

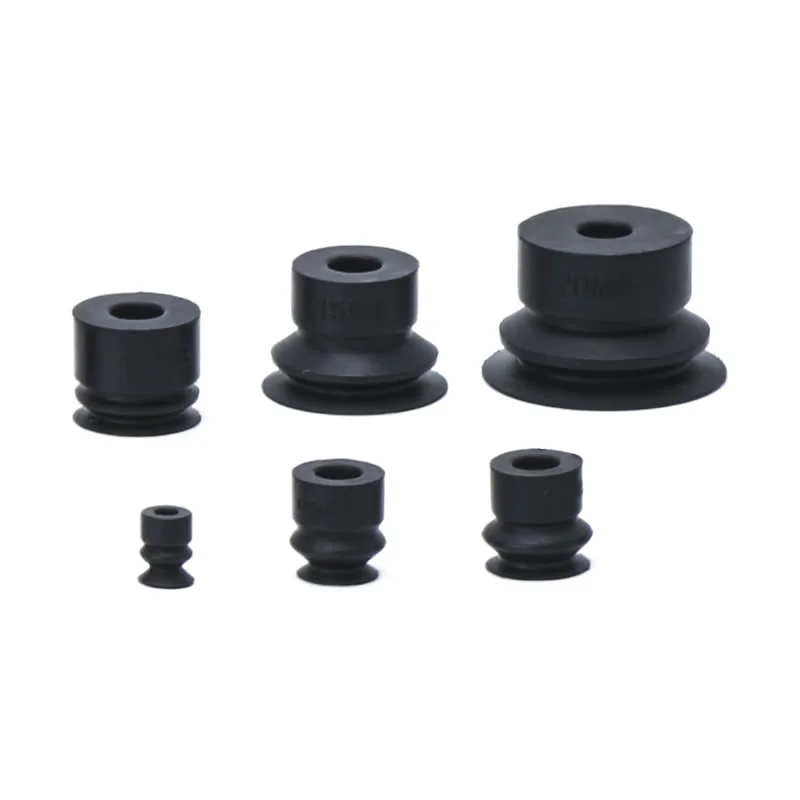

فنجان مکش خلاء Bellows ZP2-MB
کارخانه ما به عنوان یک تولید کننده پیشرو در چین، فنجان مکش خلاء Bellows ZP2-MB (قطر ø4-20 میلی متر) را به طور خاص برای قطعات کار کج یا کروی طراحی شده ارائه می دهد. ما راهحلهایی را ارائه میدهیم که دارای ساختار موجدار (بهسبک آکاردئونی) منحصربهفرد است که عملکرد بالشتک داخلی را بدون نیاز به فضای اضافی ممکن میسازد. ما موجودی آماده را در NBR، سیلیکون و مواد ضد الکتریسیته ساکن نگهداری می کنیم و گزینه های رابط رزوه ای M3/M5 را ارائه می دهیم.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
فنجان مکش خلاء Bellows ZP2-MB
واحد پد جاروبرقی Bellows سری ZP2
سری ZP2-T با پد خلاء آداپتور Bellows
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
شرکت Zhejiang Comma Electric Co., Ltd. به طور حرفه ای فنجان مکش خلاء Bellows ZP2-MB را با کیفیت بالا تولید می کند. کارخانه ما همچنین خدمات سفارشی و نمونه های رایگان را برای شما فراهم می کند. این یک جزء مکش انعطاف پذیر مینیاتوری در سیستم های اتوماسیون پنوماتیک است که به طور خاص برای سطوح نامنظم، کروی یا شیب دار طراحی شده است.
فناوری های اصلی
سازگاری بالا با سطوح نامنظم:فنجانهای مکش خلاء ZP2-MB Bellows با ساختار دمهای آکاردئونی به طور خودکار با سطوح کروی، شیبدار یا نامنظم قطعه کار سازگار میشوند و کاملاً با سطوح قطعه کار منطبق میشوند و فرآیند گرفتن ایمن و پایدار را تضمین میکنند.
طراحی یکپارچه بالشتک:ساختار پلیسه دار الاستیسیته فیزیکی ذاتی را فراهم می کند و به طور موثر ضربه تماس را بدون نیاز به پایه های بافر اضافی با فنر جذب می کند و در نتیجه فضای نصب را به میزان قابل توجهی حفظ می کند.
کاربردهای کوچک سازی دقیق:به طور خاص برای قطعات کوچک و دقیق مهندسی شده است. به عنوان یک راه حل اصلی برای جابجایی ریز قطعات در تولید الکترونیک، مونتاژ دقیق و سیستم های اتوماسیون فشرده عمل می کند.
قابلیت کاربرد چند صنعت:به طور گسترده برای گرفتن قطعات الکترونیکی کروی مینیاتوری، قطعات فلزی نامنظم و اتصالات پلاستیکی شیبدار استفاده می شود. به طور یکپارچه در سیستم های رباتیک مقیاس کوچک و تجهیزات بسته بندی دقیق ادغام می شود.
سازگاری فضای فشرده:به فضای نصب بافر اضافی (از نوع فنری) نیاز نیست. ساختار یکپارچه برای تجهیزات اتوماسیون با محدودیت فضا یا نوک بازوی رباتیک طراحی شده است که امکان ادغام یکپارچه در خطوط تولید فشرده مختلف را فراهم می کند.
مشخصات کلیدی:گزینههای قطر: سری فنجانهای مکش خلاء Bellows ZP2-MB در چندین قطر استاندارد از جمله φ4mm، φ6mm، φ8mm، φ10mm، φ15mm و φ20mm موجود هستند.
انتخاب مواد:طیف گسترده ای از مواد برای برآورده کردن نیازهای عملیاتی مختلف، از جمله لاستیک نیتریل (NBR، با 'N' در نام مدل)، لاستیک سیلیکونی (با علامت 'S')، لاستیک پلی اورتان، و همچنین مواد تخصصی مانند لاستیک نیتریل رسانا و لاستیک سیلیکون رسانا (با علامت 'GS') در دسترس است. این مواد برای برآوردن خواص ضد الکتریسیته ساکن و مقاومت در برابر محیط های شیمیایی خاص طراحی شده اند.
گزینه های اتصال:اتصالات رزوه ای متعددی در دسترس هستند، از جمله A3 برای رزوه های خارجی M3×0.5 (سازگار با کاپ مکش φ4mm) و A5/H5 برای رزوه های خارجی M5×0.8 (سازگار با مکنده های φ6mm، φ8mm و بزرگتر). برخی از مدلها از اتصالات رزوه داخلی B5 نیز پشتیبانی میکنند و یکپارچگی بدون درز با خطوط لوله خلاء و لوازم جانبی بازوی روباتیک را تسهیل میکنند.

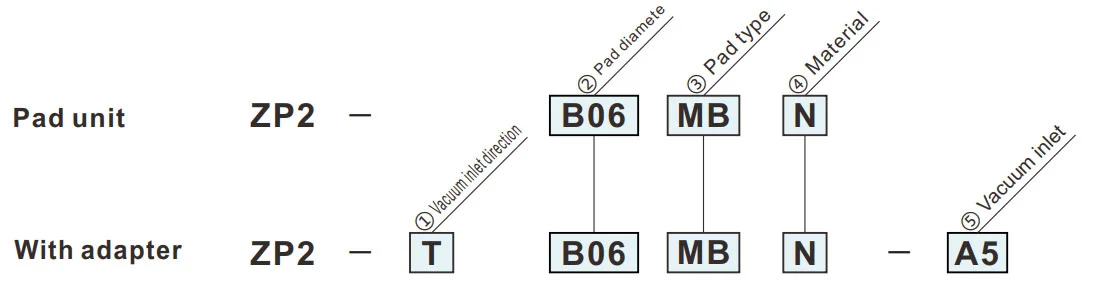

نحوه سفارش
- برای استفاده در جایی که فضایی برای بافر (نوع فنری) وجود ندارد.
- قطعات کار با سطح جذب مایل.
| ① جهت ورودی خلاء | |
| T | عمودی |
| ③نوع پد | |
| مگابایت | دم |
|
⑤ ورودی خلاء
② قطر لنت (میلی متر)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5 (مرد) | ● | — | — | — | — | — |
| H5 | M5x0.8 (مرد) | — | ● | ● | ● | ● | ● |

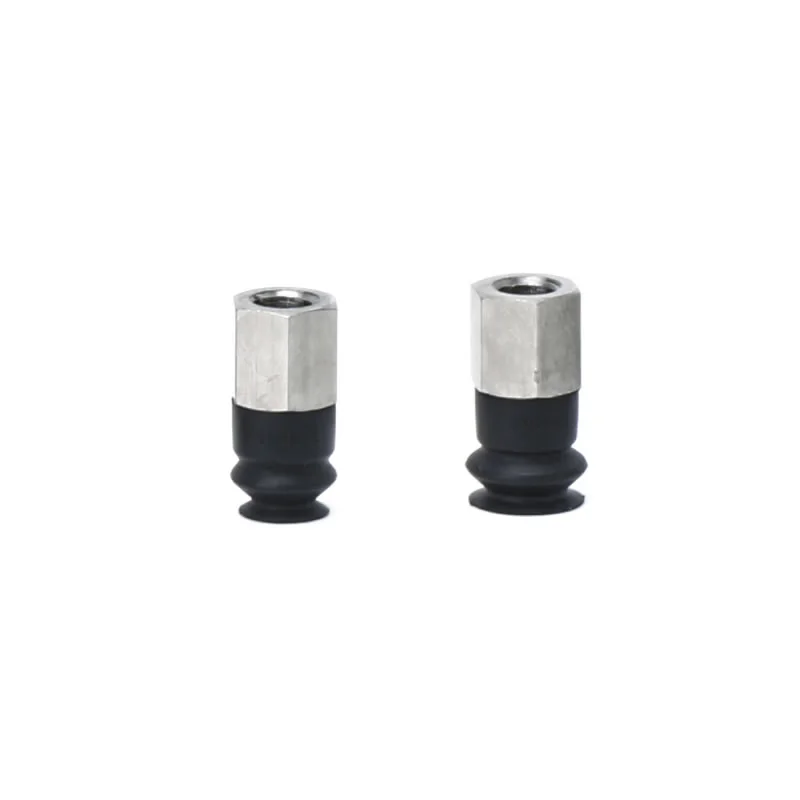

| B5 | M5x0.8 (مونث) | — | ● | ● | — | — | — |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
مگابایت
دم
B04
| مدل | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|
| ZP2 | B02 | مگابایت |
N S U F GN جی اس |
| B04 | |||
| B06 | |||
| 08 | |||
مدل برای مراجعه: ZP2-B04MBS
ابعاد نصب آداپتور
مگابایت
دم
B06، B08
| مدل | øA | øB | øC | øD | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||||
| ZP2 | B06 | مگابایت |
N S U F GN جی اس |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
مدل برای مراجعه: ZP2-B06MBN
ابعاد نصب آداپتور
مگابایت
دم
B10، B15، B20
| مدل | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||||||||
| ZP2 | B10 | مگابایت |
N S U F GN جی اس |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
مدل برای مراجعه: ZP2-B10MBN
ابعاد نصب آداپتور
پد قابل اجرا: B10MB B15MB
پد قابل اجرا: B20MB
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
