هنگامی که تجهیزات خودکار باید اجزای کوچک را در فضاهای بسیار محدود اداره کنند،مکنده مکنده خلاء نوع کوتاه ZP2-MUازکامایک راه حل فشرده و کاربردی برای گرفتن خلاء ارائه می دهد. سری ZP2-MU با قطر پد از φ2 تا φ15 میلیمتر، ساختاری با مشخصات کم، انتخابهای چندگانه مواد، و پیکربندیهای نصب انعطافپذیر، برای کاربردهایی طراحی شده است که مکندههای معمولی ممکن است خیلی بزرگ یا دشوار باشند.

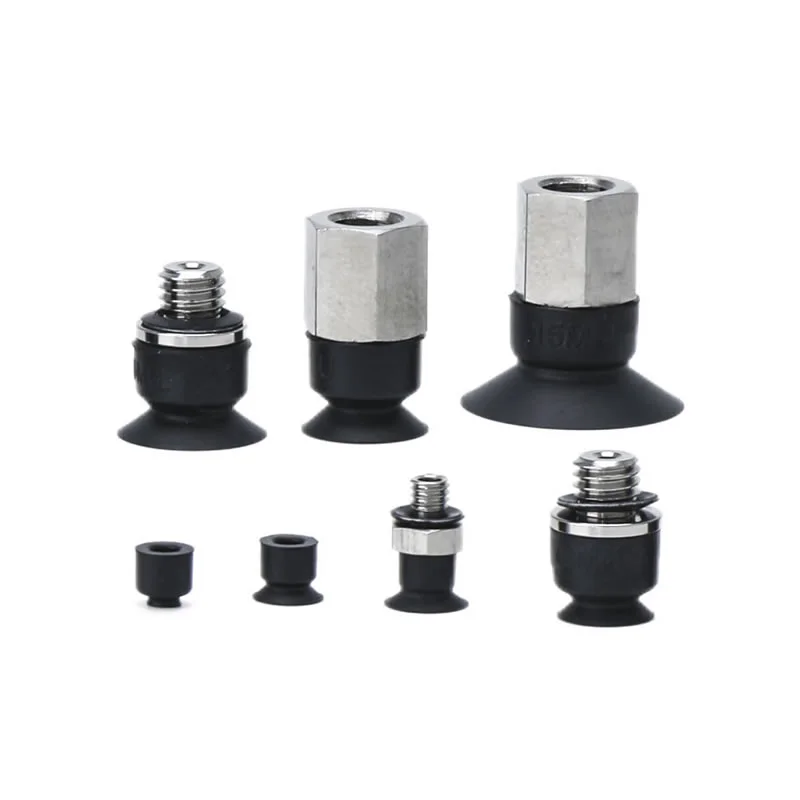

مکنده مکش خلاء نوع کوتاه ZP2-MU پدهای وکیوم فشرده از نوع تخت هستند که برای قطعات کوچک، سبک و دقیق ساخته شده اند. ساختار صرفه جویی در فضا آنها را به ویژه برای تجهیزات اتوماسیون با چیدمان متراکم مناسب می کند، در حالی که گزینه های مواد مانند NBR، لاستیک سیلیکون، لاستیک اورتان، FKM، NBR رسانا و لاستیک سیلیکون رسانا به مهندسان این امکان را می دهد که یک راه حل را با توجه به شرایط عملیاتی انتخاب کنند. این سری از قطر پدهای φ2، φ3.5، φ4، φ5، φ6، φ8، φ10 و φ15 میلیمتر پشتیبانی میکند و آن را برای الکترونیک، نیمهرسانا، مونتاژ دقیق، بستهبندی و سایر کاربردهای حمل خودکار مناسب میسازد.
فهرست مطالب
- مکنده مکش خلاء نوع کوتاه ZP2-MU چیست؟
- چرا طراحی فشرده در اتوماسیون اهمیت دارد؟
- ویژگی های کلیدی ZP2-MU چیست؟
- خریداران چه مشخصاتی را باید در نظر بگیرند؟
- چگونه مواد مختلف پد بر عملکرد تأثیر می گذارد؟
- کجا می توان از مکنده های خلاء ZP2-MU استفاده کرد؟
- مهندسان چگونه باید مدل مناسب را انتخاب کنند؟
- چه مزایایی می توانند برای سیستم های خودکار داشته باشند؟
- پرسشهای متداول درباره فنجانهای مکش خلاء نوع کوتاه ZP2-MU
- چرا ZP2-MU را برای پروژه اتوماسیون بعدی خود در نظر بگیرید؟
مکنده مکش خلاء نوع کوتاه ZP2-MU چیست؟
مکنده خلاء نوع کوتاه ZP2-MU پدهای خلاء نوع مسطح در سری ZP2 هستند که به طور خاص برای کاربردهایی طراحی شده اند که به ابعاد فشرده و جذب قابل اطمینان نیاز دارند. با توجه به مشخصات محصول، قطر پد موجود از φ2 میلیمتر تا φ15 میلیمتر متغیر است، که به مکندهها اجازه میدهد تا قطعات کار بسیار کوچک را در خود جای دهند.
هنگامی که ارتفاع نصب در دسترس محدود باشد، پیکربندی با مشخصات پایین بسیار ارزشمند است. به جای نیاز به یک مجموعه عمودی بزرگ، ساختار کوتاه اجازه می دهد تا پد خلاء نزدیک تر به قطعه کار قرار گیرد. این می تواند به طراحان تجهیزات کمک کند تا گیره های فشرده تری ایجاد کنند و دسترسی به اجزای کوچک را بهبود بخشند.
سطح تماس صاف همچنین از تماس نزدیک با قطعه کار مناسب پشتیبانی می کند. در عملیات انتخاب و جابجایی دقیق، حفظ تماس پایدار مهم است زیرا حرکت بیش از حد، تغییر شکل، یا موقعیت ناسازگار می تواند بر دقت مونتاژ پایین دست تأثیر بگذارد.
برای اطلاعات بیشتر، خریداران می توانند کاما را بررسی کنندصفحه محصول مکنده مکش خلاء نوع کوتاه ZP2-MUبرای اطلاعات دقیق مدل و سفارش تنظیمات.
چرا طراحی فشرده در اتوماسیون اهمیت دارد؟
تجهیزات اتوماسیون مدرن به طور فزاینده ای فشرده می شوند. رباتها، محرکهای خطی، ایستگاههای مونتاژ و سیستمهای کنترل دقیق اغلب نیاز به انجام چندین عملیات در یک پاکت کاری محدود دارند. در چنین محیط هایی، ابعاد هر جزء پنوماتیکی می تواند بر طراحی مکانیکی کلی تأثیر بگذارد.
یک مکنده خلاء کوتاه می تواند چندین مزیت عملی داشته باشد:
- کاهش ارتفاع نصب:ساختار کم مشخصات برای فضاهای عمودی محدود مناسب است.
- دسترسی بهتر:لنت های کوچک می توانند به قطعات کار واقع در طرح بندی اجزای متراکم برسند.
- طراحی گیره فشرده:چندین نقطه مکش کوچک را می توان در یک منطقه محدود ادغام کرد.
- کنترل دقیق:قطر پد کوچک می تواند به طور موثرتری با سطوح کوچک قطعه کار مطابقت داشته باشد.
- ادغام تجهیزات انعطاف پذیر:پیکربندی های مختلف ورودی و رزوه طراحی سیستم پنوماتیک را ساده می کند.
این ویژگیها باعث میشود که پدهای خلاء فشرده به ویژه برای تولیدکنندگانی که تجهیزات تولید خودکار با سرعت و چگالی بالا را توسعه میدهند، مرتبط باشد.
ویژگی های کلیدی ZP2-MU چیست؟
عملکرد یک مکنده وکیوم به بیش از قطر آن بستگی دارد. مهندسان همچنین باید مشخصات، مواد، روش اتصال، مشخصات قطعه کار و محیط عملیاتی آن را در نظر بگیرند.
1. اندازه پد فوق العاده فشرده
مدلهای ZP2-MU در اندازههای φ2، φ3.5، φ4، φ5، φ6، φ8، φ10 و φ15 میلیمتر موجود هستند. این انتخاب گسترده باعث می شود این سری برای قطعات ریز و قطعات سبک وزن مناسب باشد.
2. ساختار تماس مسطح
پیکربندی MU از طراحی صفحه تخت استفاده می کند. این ساختار برای تماس پایدار با قطعات کار با شکل مناسب در نظر گرفته شده است و میتواند به حفظ جذب ثابت در طول چرخههای برداشت و مکان مکرر کمک کند.
3. گزینه های مواد متعدد
کاربران می توانند مواد لاستیکی مختلف را با توجه به دما، قرار گرفتن در معرض مواد شیمیایی، سایش و الزامات الکترواستاتیک انتخاب کنند. این باعث می شود که خانواده محصول نسبت به یک پد خلاء تک ماده سازگارتر باشد.
4. تنظیمات نصب چندگانه
این سری از گزینه های اتصال شامل رشته های خارجی A3 و پیکربندی های H5 یا B5 برای اندازه های مختلف پد پشتیبانی می کند. ترتیبات ورودی خلاء عمودی نیز از طریق تنظیمات ZP2-T در دسترس هستند.
5. گزینه های رسانا برای برنامه های حساس
گزینه های NBR رسانا و لاستیک سیلیکونی رسانا را می توان زمانی که کنترل الکتریسیته ساکن مهم است انتخاب کرد. این امر به ویژه به محیط های الکترونیکی و تولید نیمه هادی مربوط می شود.
خریداران چه مشخصاتی را باید در نظر بگیرند؟
انتخاب فنجان مکش خلاء باید با پیکربندی واقعی قطعه کار و ماشین شروع شود نه صرفاً انتخاب کوچکترین مدل موجود. مشخصات زیر هنگام ارزیابی ZP2-MU برای یک پروژه اتوماسیون مهم هستند.
| مشخصات | گزینه ها / اطلاعات موجود | چرا اهمیت دارد |
|---|---|---|
| نوع پد | نوع تخت MU | از تماس فشرده و پایدار با سطوح مناسب پشتیبانی می کند |
| قطر پد | φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، φ15 میلی متر | اجازه می دهد تا پد را با ابعاد کوچک قطعه کار مطابقت دهد |
| مواد | NBR، سیلیکون، اورتان، FKM، NBR رسانا، سیلیکون رسانا | سازگاری با دما، مواد شیمیایی، سایش و الزامات کنترل استاتیکی را فراهم می کند |
| اتصال | A3، H5، B5 بسته به مدل | پشتیبانی از ادغام با طرح های پنوماتیک مختلف |
| ساختار | کوتاه / مشخصات کم | در جاهایی که ارتفاع نصب محدود است مفید است |
| قطعات کار معمولی | اجزای کوچک و سبک | مناسب برای عملیات چیدن و جابجایی دقیق |
چگونه مواد مختلف پد بر عملکرد تأثیر می گذارد؟
انتخاب مواد یکی از مهمترین تصمیمات هنگام تعیین یک پد خلاء است. مواد مختلف سطوح مختلفی از مقاومت در برابر دما، مقاومت شیمیایی، مقاومت در برابر سایش و مناسب بودن برای محیطهای صنعتی خاص را نشان میدهند.
| مواد | محدوده دمای معمولی | برنامه های کاربردی مناسب |
|---|---|---|
| NBR | 0 تا 120 درجه سانتی گراد | کارهای صنعتی عمومی، صفحات فلزی، روکش و تخته موجدار |
| لاستیک سیلیکونی | -30 تا 200 درجه سانتی گراد | جابجایی نیمه هادی ها، قطعات کار نازک و تجهیزات مرتبط با مواد غذایی |
| لاستیک اورتان | 0 تا 60 درجه سانتی گراد | جابجایی عمومی تخته موجدار، صفحه آهنی و روکش |
| FKM | 0 تا 250 درجه سانتی گراد | کاربردهای مرتبط با مواد شیمیایی و محیطهای دمایی سخت |
| NBR رسانا | 0 تا 100 درجه سانتی گراد | کاربردهای نیمه هادی که نیاز به کنترل الکتریسیته ساکن دارند |
| سیلیکون رسانا | -10 تا 200 درجه سانتی گراد | کاربردهای نیمه هادی و الکترونیک با نگرانی های الکترواستاتیک |
انتخاب واقعی مواد همیشه باید بر اساس محیط عملیاتی کامل، از جمله سطح قطعه کار، دما، مواد شیمیایی، شرایط خلاء، و عمر مفید مورد نیاز باشد.
کجا می توان از مکنده های خلاء ZP2-MU استفاده کرد؟
ابعاد کوچک و انعطافپذیری مواد ZP2-MU این سری را بهخصوص به اتوماسیون دقیق مرتبط میکند.
تولید الکترونیک و نیمه هادی
قطعات الکترونیکی کوچک نیاز به رسیدگی دقیق دارند زیرا نیروی مکانیکی بیش از حد یا تخلیه الکترواستاتیکی می تواند به محصولات حساس آسیب برساند. بنابراین گزینههای سیلیکون رسانا و NBR رسانا را میتوان برای کاربردهایی در نظر گرفت که کنترل استاتیک بخشی از طراحی تجهیزات است.
مونتاژ دقیق
سیستم های مونتاژ خودکار اغلب قطعات کوچک پلاستیکی، فلزی یا الکترونیکی را دستکاری می کنند. یک مکنده جمع و جور می تواند به ابزار انتهای بازو کمک کند تا بدون تداخل با اجزای مجاور به قطعه کار برسد.
اتوماسیون بسته بندی
اجزای سبک وزن بسته بندی و محصولات کوچک را می توان با استفاده از فناوری گرفتن خلاء منتقل کرد. چندین فنجان مکنده کوچک نیز می توانند برای ایجاد یک الگوی گرفتن سفارشی ترتیب داده شوند.
جابجایی میکرو مولفه ها
هنگامی که اندازه قطعه کار فقط چند میلی متر است، یک پد مکش بزرگ ممکن است منطقه تماس کارآمدی را ایجاد نکند. محدوده φ2–φ15 میلیمتری ZP2-MU گزینههای بیشتری را برای تطبیق نقطه چسبندگی با قطعه ارائه میدهد.
مهندسان چگونه باید مدل مناسب را انتخاب کنند؟
یک فرآیند انتخاب سیستماتیک می تواند مشکلات یکپارچه سازی را کاهش دهد و قابلیت اطمینان گرفتن در خلاء را بهبود بخشد.
- منطقه تماس موجود را اندازه گیری کنید.قطر پد را انتخاب کنید که به طور ایمن روی سطح دستگیره مورد نظر قرار گیرد.
- فضای نصب را بررسی کنید.اطمینان حاصل کنید که ساختار نوع کوتاه و پیکربندی اتصال انتخابی متناسب با گیره است.
- مواد قطعه کار را ارزیابی کنید.بافت سطح، سختی، تخلخل و تمیزی می تواند بر عملکرد خلاء تأثیر بگذارد.
- مواد لاستیکی مناسب را انتخاب کنید.دما، مواد شیمیایی، سایش و الکتریسیته ساکن را در نظر بگیرید.
- اتصال خلاء را تأیید کنید.پیکربندی آداپتور A3، H5، B5 یا مربوطه را با سیستم پنوماتیک مطابقت دهید.
- مجموعه کامل را تست کنید.پایداری جذب، زمان چرخه، دقت موقعیتیابی و رفتار آزادسازی را تحت شرایط عملیاتی واقعی بررسی کنید.
این رویکرد به ویژه برای خریدارانی که به دنبال تولید کننده یا تامین کننده چینی هستند که قادر به پشتیبانی از الزامات قطعات پنوماتیک سفارشی شده هستند مفید است.
چه مزایایی می توانند برای سیستم های خودکار داشته باشند؟
برای سازندگان ماشین، ارزش یک پد خلاء فشرده صرفاً به اندازه کوچک آن نیست. مزیت واقعی آن ناشی از این است که چگونه این فشردگی به سیستم اتوماسیون کلی کمک می کند.
- بهره وری فضا:ساخت و ساز کوتاه به مهندسان کمک می کند تا در مناطق نصب محدود کار کنند.
- سازگاری اجزا:اندازه های متعدد پد، قطعات کار کوچک مختلف را در خود جای می دهد.
- انعطاف پذیری مواد:چندین انتخاب لاستیک از محیط های صنعتی مختلف پشتیبانی می کند.
- هندلینگ دقیق گرا:سطوح تماس کوچک را می توان بهتر برای ریز اجزاء مناسب دانست.
- گزینه های کنترل استاتیک:مواد رسانا برای کاربردهای الکترونیک و نیمه هادی در دسترس هستند.
- انعطاف پذیری یکپارچه سازی:پیکربندی های مختلف ورودی و رزوه می تواند طراحی تجهیزات را ساده کند.
- ثبات تولید فله:برای سیستمهای خودکار با استفاده از فنجانهای مکنده متعدد، ثبات ابعادی برای عملکرد قابل تکرار گرفتن مهم است.
پرسشهای متداول درباره فنجانهای مکش خلاء نوع کوتاه ZP2-MU
MU در سری ZP2 به چه معناست؟
MU پیکربندی مسطح و کوتاه در سری ZP2 را شناسایی می کند. برای نصب فشرده و جابجایی دقیق قطعات کار کوچک و سبک طراحی شده است.
چه اندازه هایی برای ZP2-MU موجود است؟
قطر پدهای موجود شامل φ2، φ3.5، φ4، φ5، φ6، φ8، φ10 و φ15 میلیمتر است. اندازه مناسب باید با توجه به ابعاد قطعه کار و سطح تماس قابل استفاده انتخاب شود.
کدام ماده برای کاربردهای نیمه هادی مناسب است؟
لاستیک سیلیکونی برای کاربردهای مرتبط با نیمه هادی ها فهرست شده است، در حالی که NBR رسانا و لاستیک سیلیکونی رسانا در صورت نیاز به کنترل الکتریسیته ساکن در دسترس هستند. انتخاب نهایی باید محیط فرآیند خاص را در نظر بگیرد.
آیا می توان از ZP2-MU در فضاهای نصب محدود استفاده کرد؟
بله. ساختار کوتاه و کم مشخصات آن به طور خاص برای برنامه هایی در نظر گرفته شده است که ارتفاع نصب محدود است.
آیا می توان مکنده ها را سفارشی کرد؟
تنظیمات انتخاب شده را می توان سفارشی کرد. خریداران باید اطلاعاتی در مورد قطعه کار، قطر لنت مورد نیاز، مواد، پیکربندی نصب، جهت ورودی خلاء و محیط کار ارائه دهند تا بتوان پیکربندی مناسب را ارزیابی کرد.
چرا ZP2-MU را برای پروژه اتوماسیون بعدی خود در نظر بگیرید؟
فنجان مکش خلاء نوع کوتاه ZP2-MU ساختار فشرده، قطر پد کوچک، انتخاب مواد انعطاف پذیر و گزینه های نصب متعدد را به یک راه حل عملی برای جابجایی دقیق خلاء ترکیب می کند. از تولید نیمه هادی و الکترونیک گرفته تا مونتاژ دقیق و اتوماسیون بسته بندی، این سری می تواند به طراحان ماشین کمک کند تا چالش های قطعات کار کوچک و فضاهای نصب محدود را برطرف کنند.
اگر منبع مکش های فشرده خلاء برای تجهیزات خودکار، ارزیابی مواد مختلف پد، یا توسعه یک راه حل پنوماتیک سفارشی برای گرفتن، دارید،کامامی تواند به شما در شناسایی یک پیکربندی مناسب ZP2-MU با توجه به نیازهای برنامه کمک کند. برای انتخاب مدل، خرید عمده، راه حل های سفارشی، یا سوالات فنی،با ما تماس بگیریدبرای بحث در مورد پروژه خود و یافتن راه حل مناسب مکنده خلاء برای سیستم اتوماسیون خود.
