How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

تامین کننده انبوه فنجان مکش خلاء نوع پیشرفته چین ZP2-MU

مکنده مکنده خلاء نوع کوتاه ZP2-MU

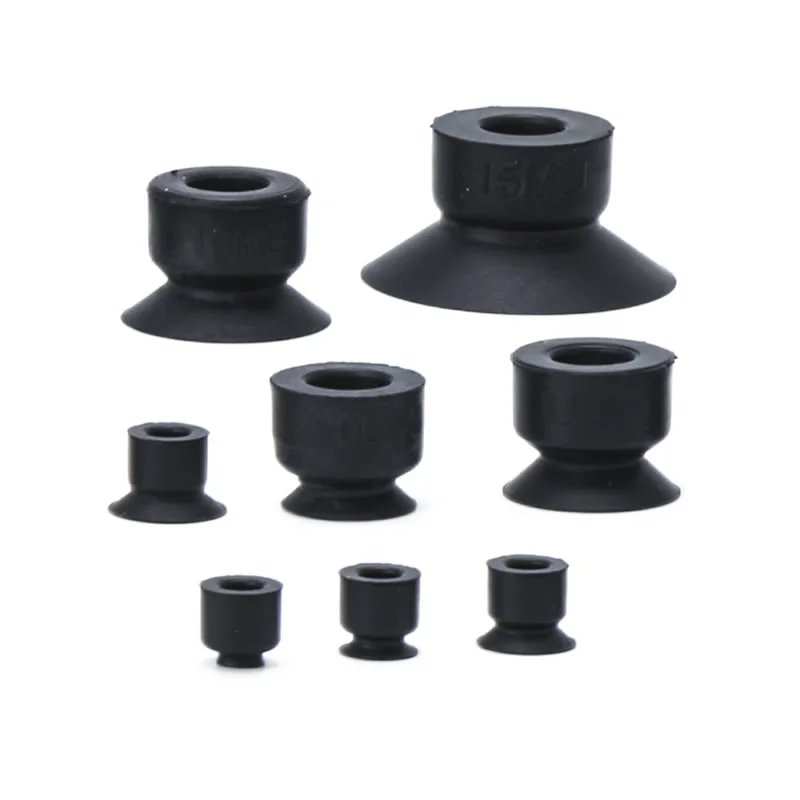

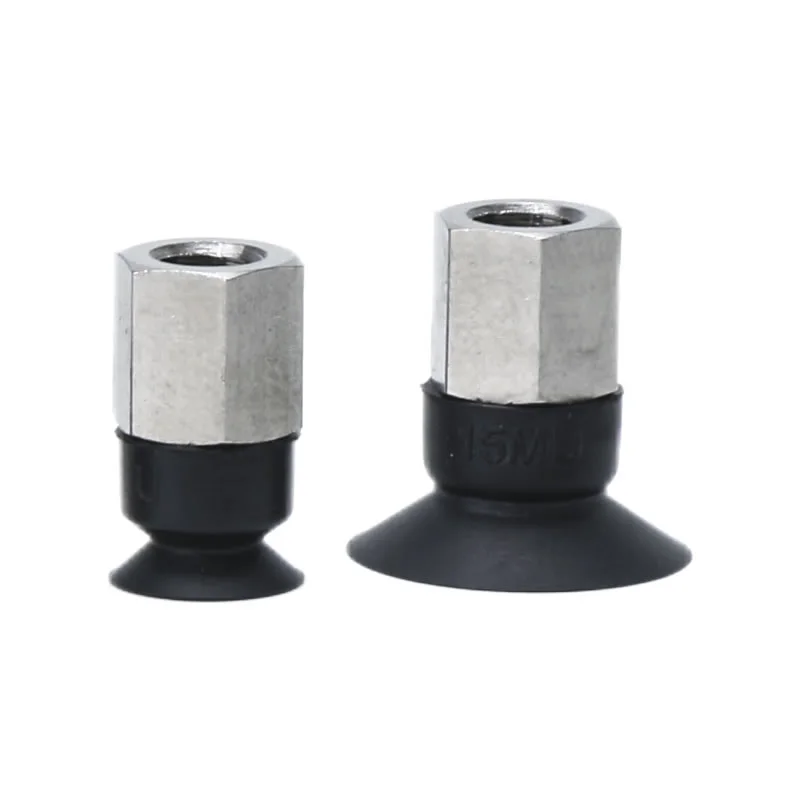

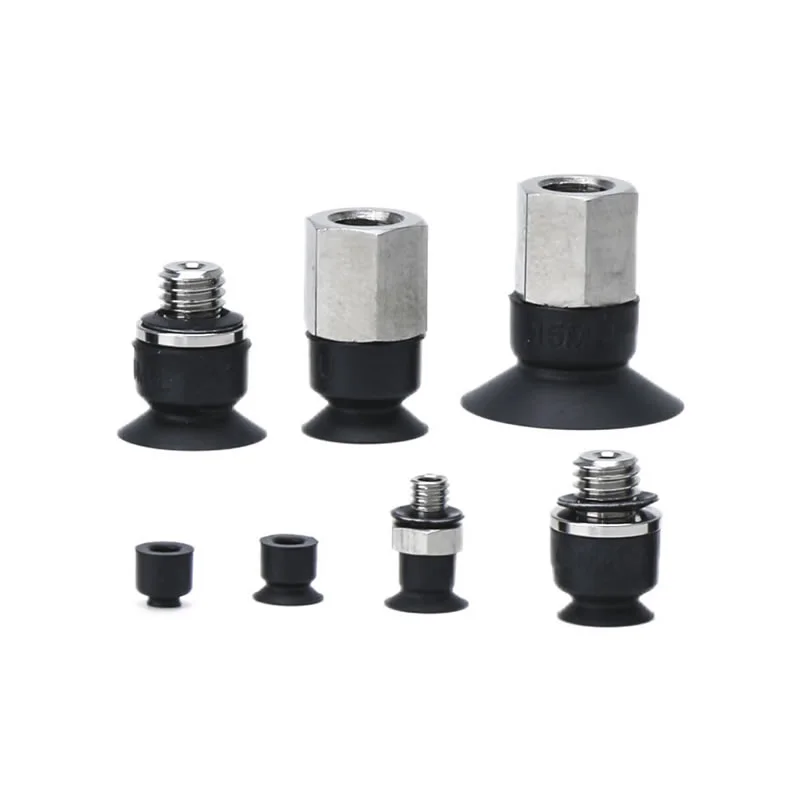

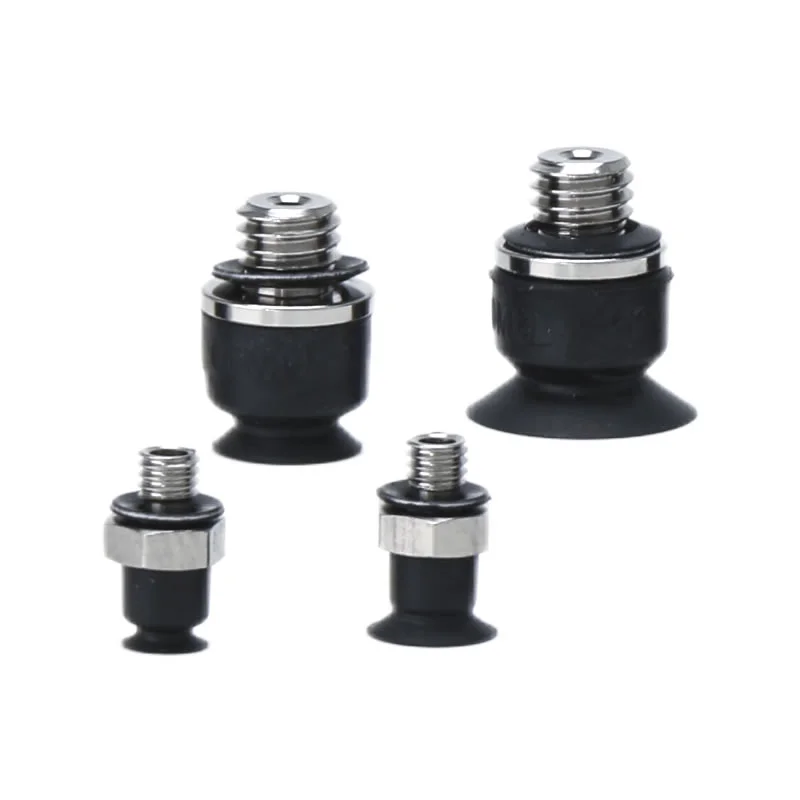

به عنوان یک تولید کننده پیشرو در چین، کارخانه ما فنجان های مکش خلاء نوع کوتاه سفارشی ZP2-MU (ø2-15mm) را ارائه می دهد. دارای مشخصات کم برای فضاهای تنگ و سیلیکون ضد الکتریسیته ساکن. این محصول با استفاده از مواد سیلیکونی وارداتی، NBR و ضد الکتریسیته ساکن به همراه اجزای تمام فولاد ضد زنگ، برای استفاده در صنایع باتری لیتیومی و نیمه هادی ها مناسب است.

سوالات متداول

نوع "MU" در ZP2 چیست؟

نوع "MU" به یک طراحی کوچک و فوق فشرده (میکرو) در سری ZP2 اشاره دارد.
قطرهای بسیار کوچک (φ2-φ15) برای جابجایی دقیق
ساختار کم مشخصات برای فضاهای نصب تنگ
بهینه شده برای قطعات کار سبک وزن
Commaelec مکنده های خلاء نوع کوتاه ZP2-MU را با دقت ابعادی پایدار تولید می کند که عملکرد ثابت را در سیستم های با دقت بالا تضمین می کند.

مزایای کلیدی ZP2-MU چیست؟

اندازه جمع و جور: ایده آل برای چیدمان متراکم و فضای محدود
جذب پایدار: طراحی مسطح آب بندی قابل اعتماد را بر روی قطعات کوچک تضمین می کند
جابجایی دقیق: تغییر شکل را در حین جابجایی به حداقل می رساند
انعطاف پذیری مواد: گزینه های NBR، سیلیکون و ضد الکتریسیته ساکن موجود است
ثبات بالا: تولید کنترل شده Commaelec کیفیت یکنواخت را در استفاده فله تضمین می کند

برنامه های کاربردی چیست؟

صنعت الکترونیک: تراشه ها، قطعات کوچک، جابجایی PCB (گزینه های ضد استاتیک موجود)
خطوط مونتاژ دقیق: قطعات پلاستیکی یا فلزی کوچک
اتوماسیون بسته بندی: اقلام سبک وزن و عملیات چرخه سریع
جابجایی میکرو مولفه: جایی که فضا و دقت بسیار مهم است

I. نقاط قوت اصلی

مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

II. استخراج برنامه های کاربردی بر اساس صنعت

الف- پزشکی و صنعت پزشکی

A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل

الف.2 سناریوهای کلیدی:

1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)

2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)

3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)

ب- صنایع الکترونیک و نیمه هادی

ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش

ب.2 سناریوهای کلیدی:

1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)

2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)

3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)

ج- صنعت خودرو و قطعات خودرو

ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش

ج.2 سناریوهای کلیدی:

4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)

5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)

6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)

د. صنایع غذایی و بسته بندی

D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن

د.2 سناریوهای کلیدی:

1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)

2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)

E. صنعت لجستیک و انبارداری

E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط

E.2 سناریوهای کلیدی:

1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)

2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)

و- انرژی های نو و صنایع ویژه

F.1 انرژی جدید (باتری لیتیومی/pv):

1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)

F.2 چاپ و کاغذ

1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)

III. خلاصه ای از منطق سازگاری اصلی

مشخصات قطعه کار	برنامه انطباق پیپت	سناریوهای صنعت مربوطه
نازک / شکننده / دقیق	مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش	نیمه هادی های الکترونیکی، داروسازی
اقلام سنگین / سایز بزرگ	مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده	اتومبیل، پانل های تدارکات
سلامت/پیشگیری از آلودگی	سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن	دارو، غذا
سطوح نرم / نامنظم	مواد اسفنجی، مکنده قابل تغییر شکل	داخل خودرو، غذا
الزامات آنتی استاتیک	سیلیکون آنتی استاتیک، باد یونی کمکی	نیمه هادی الکترونیکی

⑤ ورودی خلاء ② قطر لنت (میلی متر)		B02	B035	B04	B05	B06	B08	B10	B15
⑤ ورودی خلاء ② قطر لنت (میلی متر)		ø2	ø3.5	ø4	ø5	ø6	ø8	ø10	ø15
A3	M3x0.5 (مرد)	●	●	●	●	—	—	—	—
H5	M5x0.8 (مرد)	—	—	—	—	●	●	●	●
B5	M5x0.8 (مونث)	—	—	—	—	●	●	●	●

④مواد
N	NBR
S	لاستیک سیلیکونی
U	لاستیک اورتان
F	FKM
GN	NBR رسانا
جی اس	لاستیک سیلیکونی رسانا

مدل				øA	øB	øC	D	øE	øF	øG	H	Y
	② پد دیا	③ پد نوع	④ پد مواد
ZP2	B02	MU	N S U F GN جی اس	2	2.4	4	4	1	3	2	2.5	0.5
	B035			3.5	3.8
	B04			4	4.8			1.4				0.8
	B05			5	5.8
	B06			6	6.7	7.5	6.5	2	6	4	4	0.8
	B08			8	8.8	8	7					1.2
	B10			10	10.6
	B15			15	15.6	9	8					2

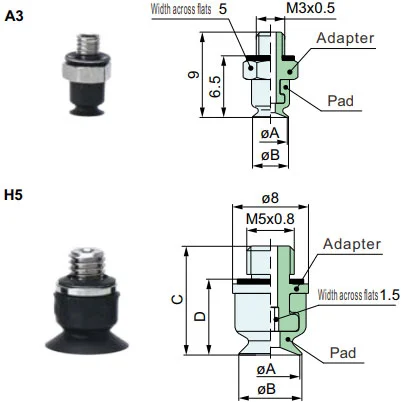

مدل						øA	øB	C	D	آداپتور
	① وکیوم ورودی جهت	② پد دیا	③ پد نوع	④ پد مواد	⑤ وکیوم ورودی
ZP2	T	B02	MU	N S U F GN جی اس	A3	2	2.4	—	—	ZP2A-M01P
		B035				3.5	3.8
		B04				4	4.8
		B05				5	5.8
		B06			H5	6	6.7	11.5	8	ZP2A-M02P
		B08				8	8.8	12	8.5
		B10				10	10.6
		B15				15	15.6	13	9.5

مدل						øA	øB	C	D	آداپتور
	① وکیوم جهت ورودی	② پد دیا	③ پد نوع	④ پد مواد	⑤ وکیوم ورودی
ZP2	T	B06	MU	N S U F GN جی اس	B5	6	6.7	14.5	6.5	ZP2A-M04
		B08				8	8.8	15	7
		B10				10	10.6
		B15				15	15.6	16	8

مکنده مکنده خلاء نوع کوتاه ZP2-MU

مکنده مکنده خلاء نوع کوتاه ZP2-EU

واحد پد خلاء نوع کوتاه سری ZP2

سری ZP2-T با پد خلاء نوع کوتاه آداپتور

ویژگی های محصول:

مشخصات:

مواد:

گزینه های اتصال:

سوالات متداول

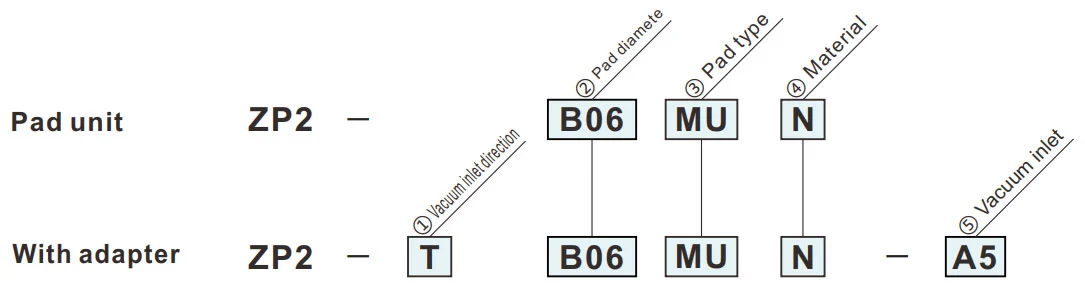

نحوه سفارش

ابعاد (میلی متر)

مواد و ویژگی های پد

طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی

③نوع پد
MU	نوع تخت
