مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

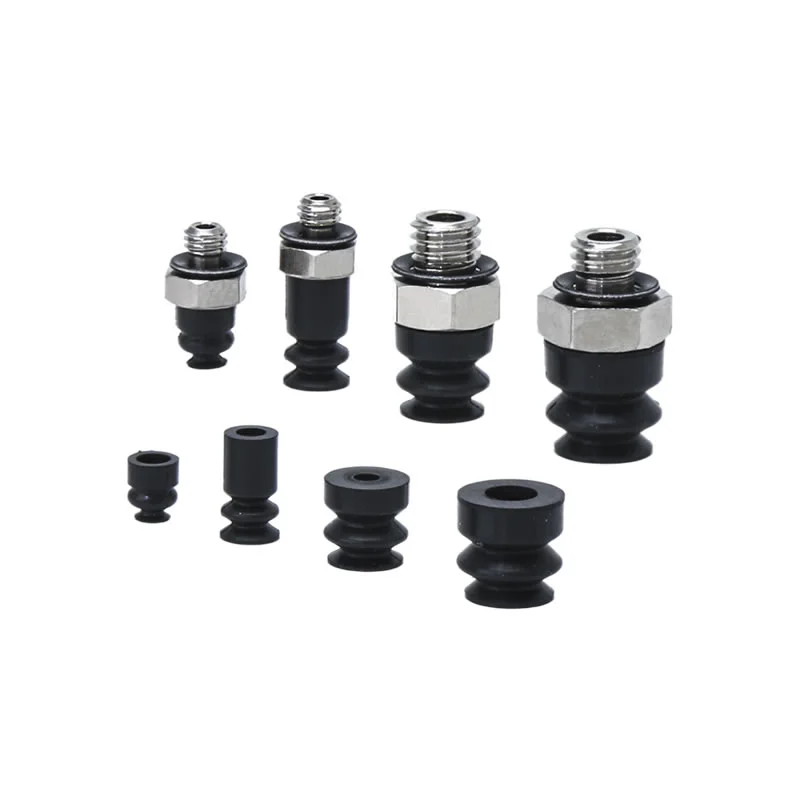

مکنده جاروبرقی Mini Bellows ZP2-ZJ
مجموعه عظیمی از فنجان مکش خلاء کوچک ZP2-ZJ از چین را در شرکت ژجیانگ کاما الکتریک، آموزشی ویبولیتین پیدا کنید. این واحدها دارای طراحی دم به سبک آکاردئونی هستند: چهار اندازه خاص (φ2mm، φ4mm، φ5mm، و φ6mm) از ساختار دم 1.5 استفاده می کنند، در حالی که مابقی دم های 1.5mm (φ1mm، 5, φ3,5, φ2, φ3, 5, 5, 2,5, 5mm) φ40 میلیمتر و φ46 میلیمتر) از ساختار 4.5 دمشی استفاده میکنند. تمام مکنده های این سری با استفاده از مواد لاستیکی و سیلیکونی با کیفیت بالا تولید می شوند و گزینه های مواد ویژه ای مانند انواع ضد الکتریسیته ساکن نیز موجود است.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده جاروبرقی Mini Bellows ZP2-ZJ
واحد پد جاروبرقی Bellows سری ZP2
سری ZP2-T با پد خلاء آداپتور Bellows
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
Commaelec تولید کننده پیشرو است، Mini Bellows Vacuum Suction Cups ZP2-ZJ یک راه حل ایده آل برای جابجایی دقیق و پایدار در محیط های صنعتی فشرده و با راندمان بالا است.
ویژگی های کلیدی لنت های ZP2-ZJ چیست؟
ساختار Bellows
طراحی به سبک آکاردئونی با پیکربندی های 1.5 لایه (φ2-φ6) و 4.5 لایه (φ15-φ46)
چین های انعطاف پذیر با سطوح ناهموار، منحنی یا شیب دار قطعه کار سازگار می شوند
جبران داخلی برای انحرافات ارتفاع و زاویه، کاهش خطاهای موقعیت یابی
نیاز به فضای بافر اضافی را که برای چیدمان تجهیزات فشرده ایده آل است، از بین می برد
گزینه های مواد
NBR:مقرون به صرفه و مقاوم در برابر سایش برای کاربردهای عمومی
سیلیکون:مناسب برای محیط های با دمای بالا و تمیز
مواد سفارشی (به عنوان مثال، آنتی استاتیک) برای الکترونیک و صنایع حساس
کاما کیفیت مواد پایدار و عملکرد ثابت را در هر دسته تضمین می کند
عملکرد بالا
مکش قوی و پایدار حتی روی سطوح نامنظم یا کج شده
خطر جدا شدن را در مقایسه با فنجان های تخت معمولی کاهش می دهد
فن آوری آب بندی خلاء بالغ و نگهداری فشار برای عملکرد قابل اعتماد
پشتیبانی شده توسط چین Mini Bellows وکیوم فنجان مکش ZP2-ZJ مزایای سازنده:کارایی هزینه، مدل های متنوع و زنجیره تامین پایدار
نحوه انتخاب فنجان مکش جاروبرقی Mini Bellows ZP2-ZJ
انتخاب مناسب مکنده جاروبرقی Mini Bellows ZP2-ZJ به شرایط کاری واقعی شما بستگی دارد. روی عوامل عملی زیر تمرکز کنید:
1. شکل و سطح قطعه کار
سطوح ناهموار / منحنی ← برای انعطافپذیری بهتر، لایههای دم بیشتری (4.5 لایه) انتخاب کنید.
قطعات کوچک و کمی ناهموار → 1.5 لایه کافی و پایدارتر است
ساختار دم به جبران تفاوت های زاویه و ارتفاع در هنگام گرفتن کمک می کند
2. اندازه و وزن قطعه کار
قطعات کوچک/سبک → φ2–φ6
قطعات بزرگتر یا سنگین تر → φ15–φ46
قطرهای بزرگتر نیروی مکش قوی تر و پایداری بهتر را فراهم می کند
3. محیط کار
شرایط عادی → NBR (مقرون به صرفه)
دمای بالا / محیط تمیز → سیلیکون
الکترونیک / قطعات حساس → مواد ضد الکتریسیته ساکن
کاما از سفارشی سازی مواد برای مطابقت با نیازهای خاص صنعت پشتیبانی می کند
4. فضای تجهیزات و چیدمان
سیستم های اتوماسیون فشرده → ZP2-ZJ به دلیل عدم نیاز به فضای بافر اضافی ایده آل است
اطمینان حاصل کنید که ارتفاع فنجان و ضربه با طراحی دستگاه شما مطابقت دارد
سازگاری با سیستم های نصب و خلاء موجود را بررسی کنید
5. دست زدن به سرعت و دقت
انتخاب و جاسازی با سرعت بالا → فنجان های کوچکتر با پاسخ سریع
موقعیت یابی دقیق مورد نیاز است ← لایه های دم مناسب را برای کاهش ناهماهنگی انتخاب کنید
6. الزامات ثبات
اگر قطعات کار کج می شوند یا به طور ناسازگاری در محل قرار می گیرند، اولویت بندی کنید:
دم چند لایه
منطقه تماس بزرگتر
این امر آب بندی را بهبود می بخشد و شکست مکش را کاهش می دهد
نکته عملی انتخاب
اگر مطمئن نیستید، با این موارد شروع کنید:
اندازه متوسط (به عنوان مثال φ15-φ30)
سیلیکون یا مواد NBR
1.5 لایه برای استفاده عمومی / 4.5 لایه برای سطوح پیچیده
سپس بر اساس عملکرد تست واقعی بهینه سازی کنید.

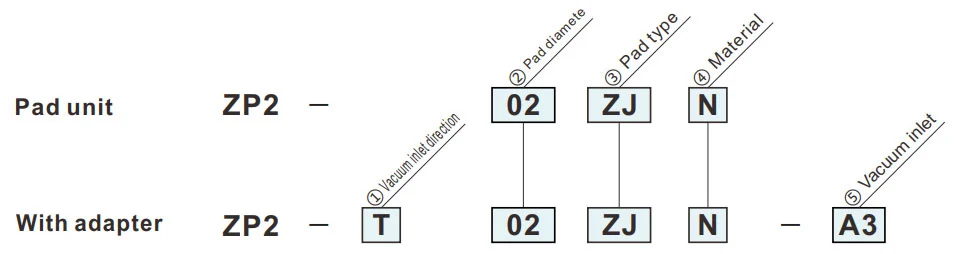

نحوه سفارش
- برای استفاده در جایی که فضایی برای بافر (نوع فنری) وجود ندارد.
- قطعات کار با سطح جذب مایل.
| ① جهت ورودی خلاء | |
| T | عمودی |
| ③نوع پد | |
| ZJ | دم |
|
⑤ ورودی خلاء
② قطر لنت (میلی متر)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5 (مرد) | ● | ● | — | — |
| A5 | M5x0.8 (مرد) | — | — | ● | ● |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.

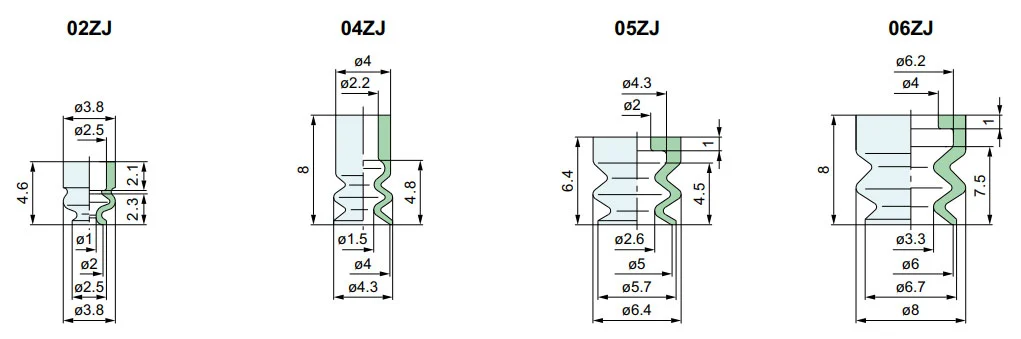

ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
ZJ
دم
| مدل | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|
| ZP2 | 02 | ZJ |
N S U F GN جی اس |
| 04 | |||
| 05 | |||
| 06 | |||
مدل برای مراجعه: ZP2-02ZJS

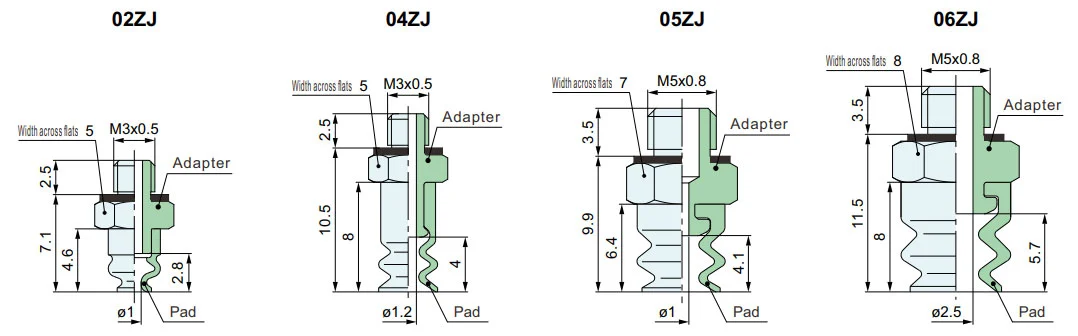

ZP2-T
عمودی
| مدل | آداپتور | |||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑤ وکیوم ورودی |
||
| ZP2 | T | 02 | ZJ |
N S U F GN جی اس |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
مدل برای مراجعه: ZP2-T04ZJGS-A3
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
