مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

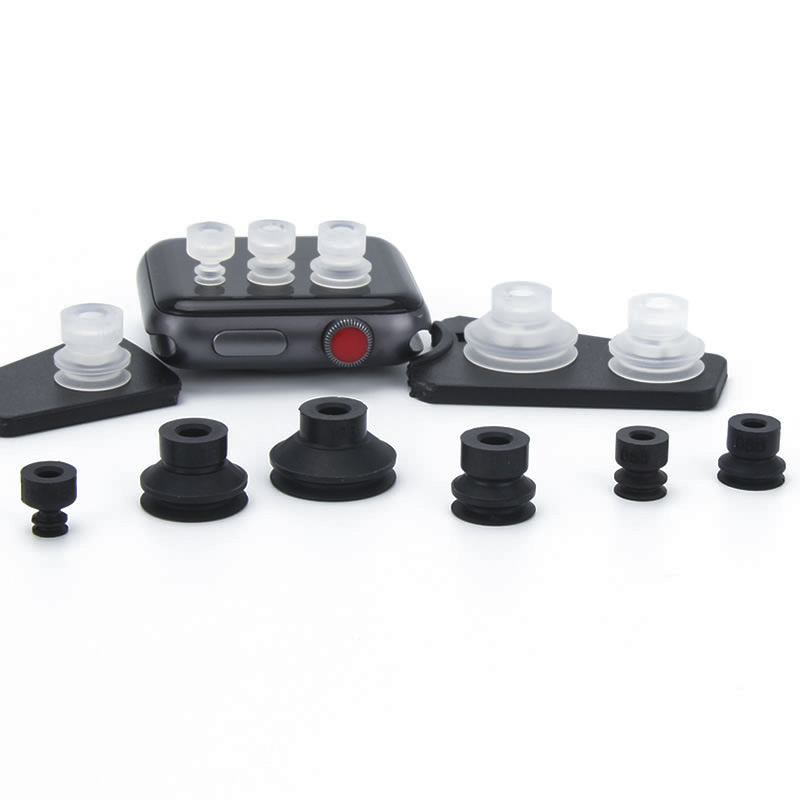

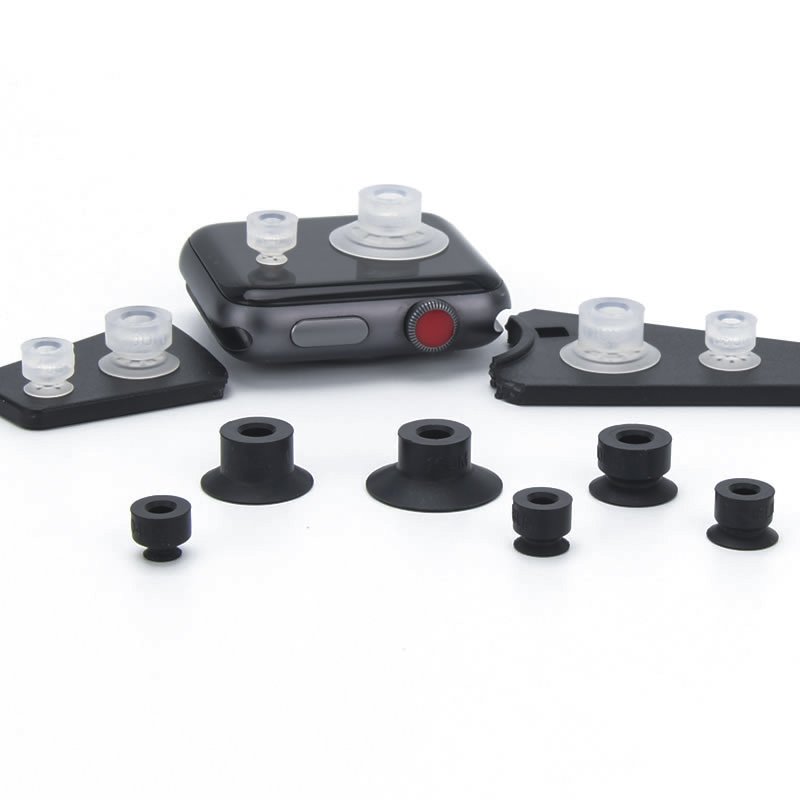

مکنده جاروبرقی با نصب مستقیم کم اصطکاک ZP3
Commaelec یک تولید کننده و تامین کننده حرفه ای است که در فنجان های مکش خلاء نصب مستقیم کم اصطکاک ZP3 فنجان های مکش خلاء با اصطکاک کم و نصب مستقیم تخصص دارد. این واحدهای جمع و جور که قطر آنها از 4 میلی متر تا 16 میلی متر متغیر است، به طور خاص برای صنعت الکترونیک طراحی شده اند. با داشتن یک میله بافر تلسکوپی داخلی که حداقل گرد و غبار را تولید می کند، به ویژه برای استفاده در کاربردهای الکترونیکی دقیق، پزشکی و دارویی مناسب هستند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده جاروبرقی با نصب مستقیم کم اصطکاک ZP3
سری ZP3-T با پد خلاء فشرده با بافر کم اصطکاک
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع

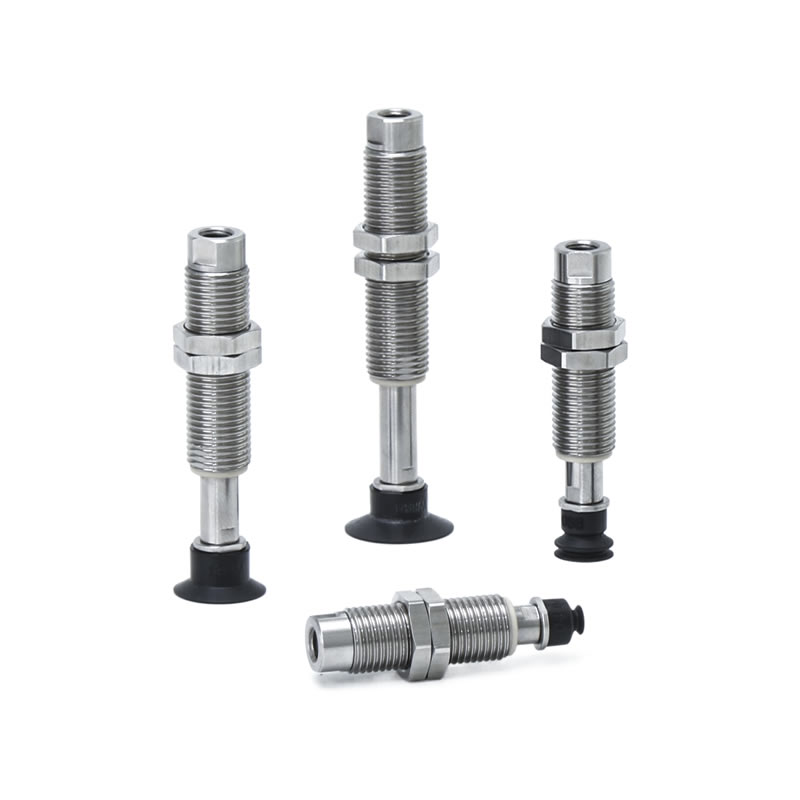

ساکشن کاپ های خلاء با نصب مستقیم کم اصطکاک ZP3 مکنده های فشرده و با مهندسی دقیقی هستند که برای صنایع الکترونیک، پزشکی و دارویی طراحی شده اند. با قطرهای بین 4 تا 16 میلی متر، این فنجان های خلاء دارای یک میله بافر تلسکوپی داخلی هستند که تولید گرد و غبار را به حداقل می رساند و از حمل و نقل ایمن و تمیز اجزای ظریف اطمینان حاصل می کند.
مکنده جاروبرقی با نصب مستقیم کم اصطکاک ZP3 چیست؟
پد خلاء تخصصی با قابلیت نصب مستقیم برای سیستم های خودکار.
دارای یک بافر تلسکوپی با اصطکاک کم است که سایش و آلودگی را در طول چرخه های تکراری کاهش می دهد.
سازگار با جهت های ورودی خلاء عمودی و جانبی، اجازه نصب انعطاف پذیر در خطوط تولید تنگ را می دهد.
موجود در مواد لاستیکی، سیلیکونی و ضد الکتریسیته ساکن با کیفیت بالا، با آداپتورهای اختیاری و لوازم جانبی تمام فولاد ضد زنگ برای کاربردهای باتری لیتیومی.
برنامه های کاربردی
حمل و نقل الکترونیکی دقیق، مانند برد مدار و ریزتراشه.
مونتاژ پزشکی و دارویی، که در آن پاکیزگی و آلودگی کم بسیار مهم است.
ادغام در سیستمهای انتخاب و مکان رباتیک و خطوط مونتاژ خودکار.
مدیریت قطعات سخت افزاری کوچک و باتری های لیتیومی که به حداقل تولید گرد و غبار نیاز دارند.
مزایا
طراحی فشرده و کم اصطکاک، سایش، گرد و غبار و نگهداری را به حداقل می رساند.
سازگاری بالا، پشتیبانی از جهت گیری های ورودی خلاء متعدد و تنظیمات بافر.
مکنده جاروبرقی با نصب مستقیم کم اصطکاک ZP3 از مواد بادوام - مانند سیلیکون و لاستیک - ساخته شده است تا مکش پایدار و طولانی مدت را تضمین کند و در نتیجه عمر مفید بیشتری را ارائه دهد.
گزینه های انعطاف پذیر با آداپتورها، براکت های بافر و لوازم جانبی فولاد ضد زنگ برای نیازهای صنعتی تخصصی.
تولید مقرون به صرفه ساخت چین با فناوری بالغ و زنجیره تامین پایدار، تحویل به موقع و عملکرد با کیفیت بالا را تضمین می کند.
چرا Commaelec را انتخاب کنید؟
تولید کننده و تامین کننده قابل اعتماد با تولید داخلی و موجودی گسترده.
سبد محصولات متنوع شامل مشخصات، اشکال و گزینه های مواد متعدد.
تکنولوژی بالغ که چسبندگی قوی، پایداری و جابجایی ایمن مواد را تضمین می کند.
خدمات مشتری مدار با پاسخ سریع، سفارشی سازی و پشتیبانی فنی برای یکپارچه سازی یکپارچه.
نحوه سفارش
- ذرات کاهش یافته کمتر از 1/10 (در مقایسه با محصولات قبلی).
- آلیاژ مس استفاده نشده
- با اصطکاک کم، سر و صدای کم! سطح نویز 45 دسی بل
- حرکت رو به بالا و پایین بر اساس ساختار ضد غیر عادی.
- مشکل گیر کردن شفت با توجه به کشش لوله حل شد!
| ① جهت ورودی خلاء | |
| T | عمودی |
| ②قطر لنت (میلی متر) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③نوع پد | |
| UM | تخت با شیار |
| B | دم |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑤مشخصات بافر | |
| D | چرخشی (اصطکاک کم) |
| ⑥ ضربه بافر (میلی متر) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ ورودی خلاء | |
| B5 | M5 x 0.8 |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
UM
تخت با شیار
| مدل | A | B | C | D | بافر | |||||||
|
① وکیوم ورودی جهت |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑤ بافر مشخصات |
⑥ بافر سکته |
⑧ وکیوم ورودی |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN جی اس |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
مدل برای مراجعه: ZP3-T16UMND15-B5
B
دم
| مدل | A | B | C | D | بافر | |||||||
|
① وکیوم ورودی جهت |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑤ بافر مشخصات |
⑥ بافر سکته |
⑧ وکیوم ورودی |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN جی اس |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
مدل برای مراجعه: ZP3-T08BND6-B5
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
| نوع پد | قطر لنت (میلی متر) | برنامه | سطوح و اشکال قطعه کار معمولی | |||||||
| تخت | دست تکان داد | مایل | ارتفاع های مختلف | محدب | روغنی | |||||
|
|
|
|
|
|
|||||
| آگهی فشرده P | تخت (U) |
|
ø1.5~ø3.5 | برای جذب قطعات کار با سطح صاف و بدون تغییر شکل | ⚪ | X | X | X | X | X |

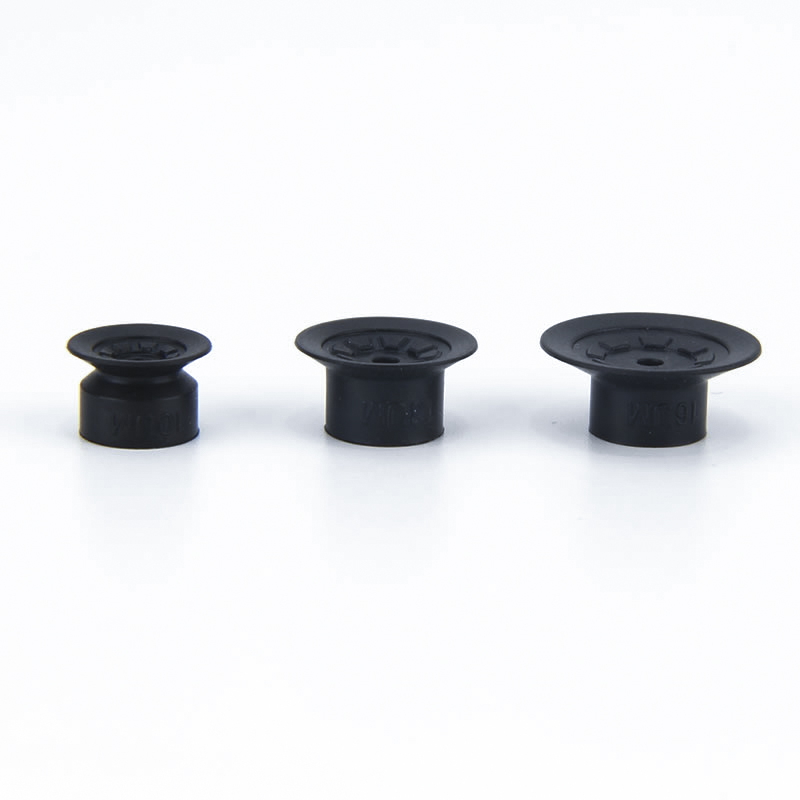

| تخت با شیار (UM) |
|
ø4~ø16 | برای قطعه کار که احتمال تغییر شکل دارد | ⚪ | X | X | X | X | △ | |
| دم (B) |
|
ø4~ø16 | برای جذب قطعات کار با سطح شیبدار | ⚪ | △ | ⚪ | X | △ | X | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
