مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

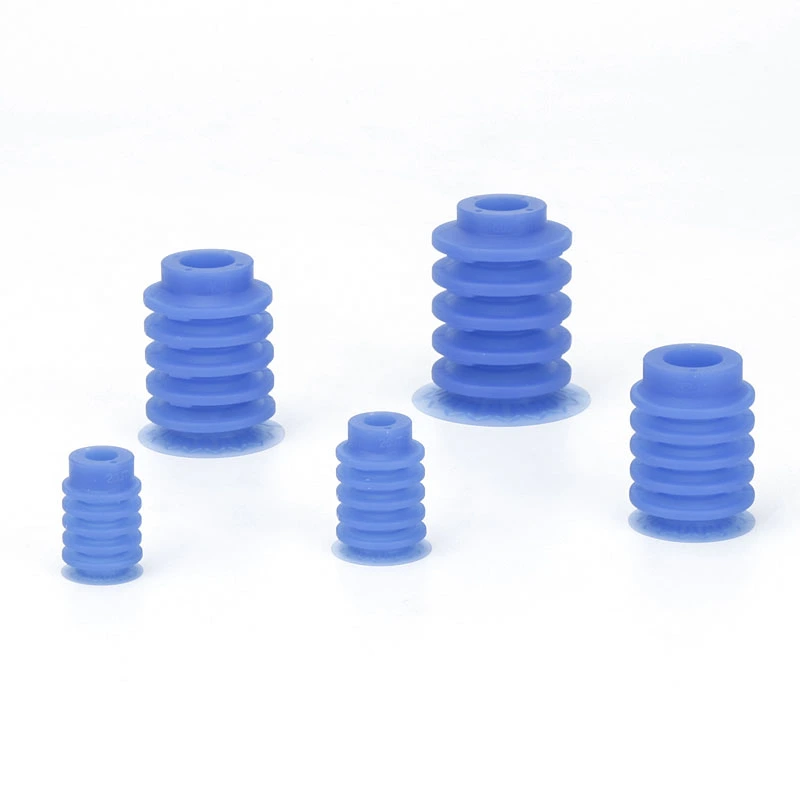

فنجان مکش خلاء 5.5 مرحله ای دمنده ZP3P-JT
ما از شما دعوت می کنیم که از فنجان های مکش خلاء 5.5 مرحله ای Bellows کارخانه ما ZP3P-JT که در طیف وسیعی از قطرها شامل 20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر و 50 میلی متر موجود است، انتخاب کنید. این سری به طور خاص برای کاربردهای بسته بندی خودکار فیلم در صنایع غذایی و پزشکی مهندسی شده است و همچنین برای جابجایی مواد انعطاف پذیر مختلف که مستعد تغییر شکل هستند، ایده آل است. ساختار 5.5 زیر (آکاردئون) دارای دنده های پشتیبانی داخلی تعبیه شده است که به طور موثر از چسبیدن دیواره های فنجان مکنده به یکدیگر جلوگیری می کند. علاوه بر این، قابلیت ضربه زدن بالشتک ذاتی این طرح به طور خودکار اختلافات ارتفاعی را که هنگام گرفتن مواد کیسه ای با آن مواجه می شود، جبران می کند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
فنجان مکش خلاء 5.5 مرحله ای دمنده ZP3P-JT

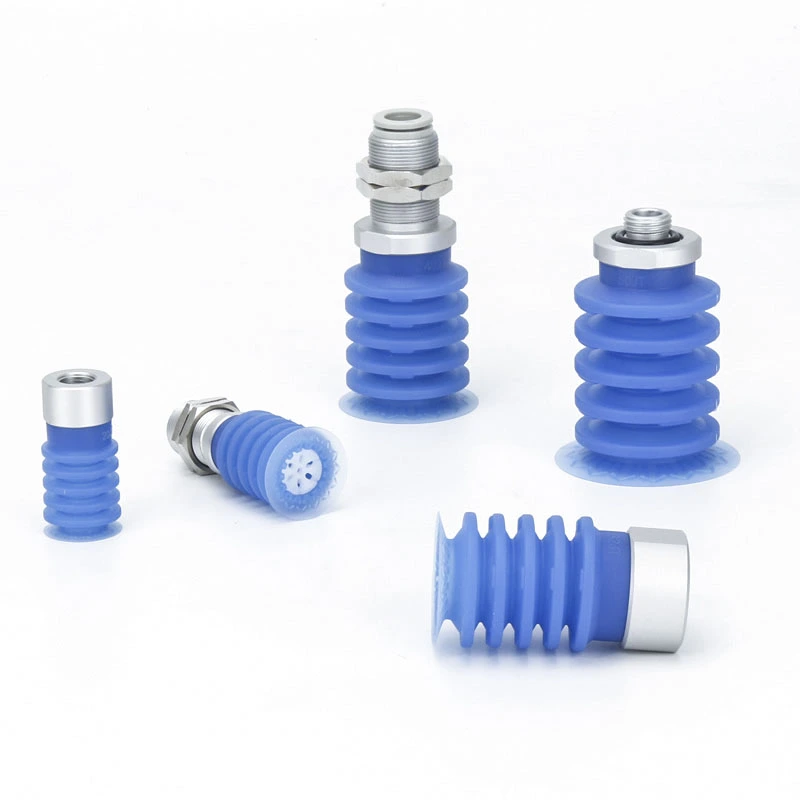

واحد پد خلاء 5.5 مرحله ای سری ZP3P Bellows
سری ZP3P-T با دم آداپتور 5.5 مرحله ای وکیوم پد
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء 5.5 مرحله ای Bellows ZP3P-JT برای چه مواردی استفاده می شود؟
طراحی شده برای جابجایی خودکار بسته بندی فیلم بسیار تغییر شکل پذیر در صنایع غذایی و پزشکی.
بسته بندی مایع/پودر، از جمله کیسه های نوشیدنی، بسته های سس، کیسه های پودر شیر و کیسه های آرد را کنترل می کند.
مناسب برای لایههای نازک، ورقهای اتیلن، ورقهای پلاستیکی و سایر مواد انعطافپذیر در سیستمهای انتخاب و جابجایی خودکار با دقت بالا.
همچنین از سناریوهای اتوماسیون صنعتی سبک با الزامات بهداشتی دقیق پشتیبانی می کند.
ویژگی های کلیدی Bellows 5.5 مرحله ای
ساختار آکاردئونی:فنجان مکش خلاء 5.5 مرحله ای Bellows ZP3P-JT دارای طراحی دم چند لایه تقویت شده با دنده های نگهدارنده است که به طور موثر از چسبندگی جلوگیری می کند و عملکرد صاف را تضمین می کند.

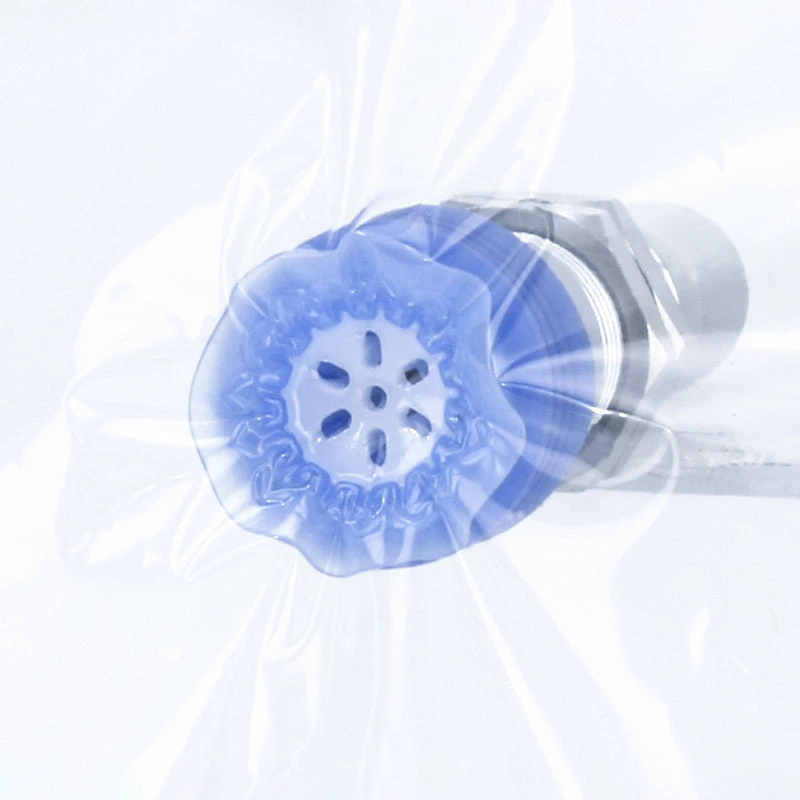

دامن فیلم انعطاف پذیر:مهر و موم محکم را تضمین می کند، نشت را کاهش می دهد و از چین و چروک جلوگیری می کند.
کانال های خلاء هزارتویی:منطقه مکش را گسترش دهید و جریان خلاء را برای گرفتن قابل اعتماد حفظ کنید.

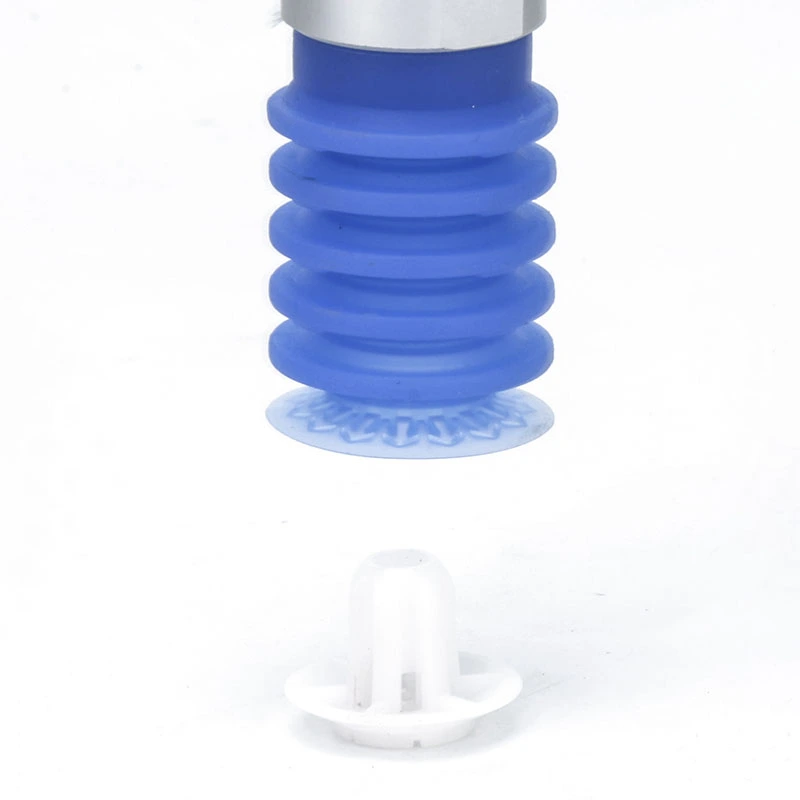

پیوست راهنما:تغییر شکل فنجان و لرزش اجزا را در حین کار به حداقل می رساند.
سکته مغزی بالشتکی:تغییرات ارتفاع در قطعات کیسه ای را جبران می کند.
صفحه فیلتر فولادی ضد زنگ:از نفوذ اجسام خارجی جلوگیری می کند و امکان تمیز کردن آسان را فراهم می کند.
مواد و ساخت و ساز
ساخته شده از سیلیکون دارای گواهی FDA برای فیلم های درجه پزشکی.
گزینه سیلیکونی آبی مناسب برای خطوط فرآوری مواد غذایی و بسته بندی لوازم آرایشی و بهداشتی با قابلیت تشخیص آلودگی.
پیوست های موجود
راهنمای پیوستها برای افزایش پایداری.
بافرهای اختیاری برای کاهش تغییر شکل.
پیکربندی های تک یا چند لایه بر اساس نیازهای برنامه.
اندازه های موجود
قطرها:20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر، 50 میلی متر.
سازگار با سیستم های خودکار برای سناریوهای مختلف حمل و نقل صنعتی و قطعه کار.

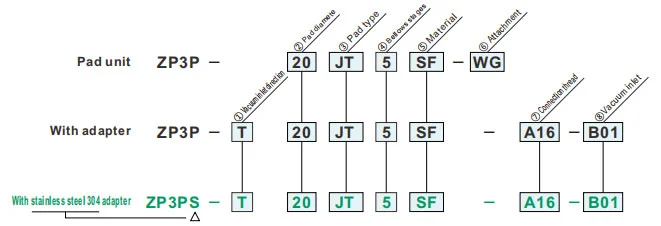

نحوه سفارش

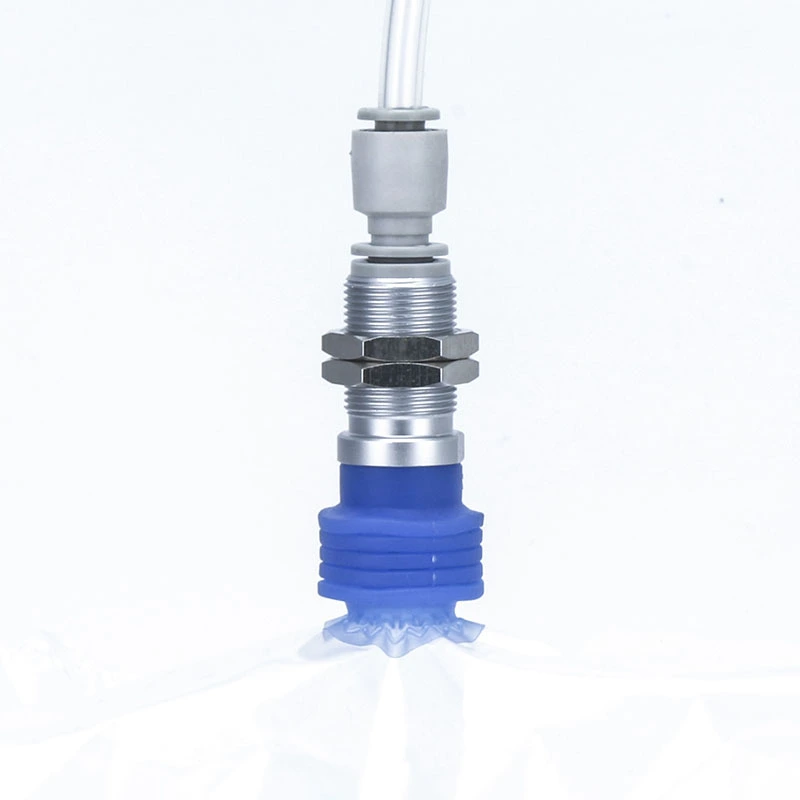

- برای انتقال جذب قطعات کار با بسته بندی فیلم نرم انعطاف پذیر
- دامن فیلم نازک و دنده های شکل خاص
- پیوست راهنما، شتاب/کاهش سرعت: انتقال جذب در 4G امکان پذیر است
- پد رنگ آبی، به راحتی می توان پد خلاء را با رنگ در طول بازرسی آلودگی تشخیص داد
| ① جهت ورودی خلاء | |
| T | عمودی |
| ②قطر لنت (میلی متر) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③نوع پد | |
| JT | نوع دم |
| ④مراحل دم | |
| 5 | 5.5-مرحله |
| ⑤مواد | |
| SF | لاستیک سیلیکونی |
| ⑥ضمیمه | |
| WG | با پیوست |
| ⑦ نخ اتصال | ⑧ ورودی خلاء | قطر پد | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | صفر | - | مرد نخ |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| زن نخ |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| مرد نخ |
A16 | M16 x1.0 | زن نخ |
B01 | Rc1/8 | ● | - |
| تک لمسی مناسب |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | زن نخ |
B02 | 8 میلی متر | - | ● | |
| تک لمسی مناسب |
10 | 10 میلی متر | - | ● | |||
پیوست را جایگزین کنید
مشخصات
| محدوده دمای عملیاتی | - 30 تا 90 درجه سانتیگراد | |
| پد | مواد | لاستیک سیلیکونی |
| رنگ | آبی | |
| سختی (شور A: ± 5 درجه) | A40/S | |
| پیوست | مواد | رزین مصنوعی |
| رنگ | سفید | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
