مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
ساکشن فنجان خلاء مفصلی با سفتی بالا ZP3E
فنجان مکش خلاء مفصلی با استحکام بالا ZP3E از چین Commaelec راه حل های سفارشی برای حمل بارهای سنگین و مساحت بزرگ ارائه می دهد. با سطح آب بندی شیاردار و طراحی اتصال توپی، چسبندگی پایدار را روی مواد ناهموار یا متخلخل تضمین می کنند. ایده آل برای شیشه، ورق های فلزی، و بسته بندی، آنها عملکرد بدون علامت گذاری و قابل اعتماد را در سیستم های خودکار ارائه می دهند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول

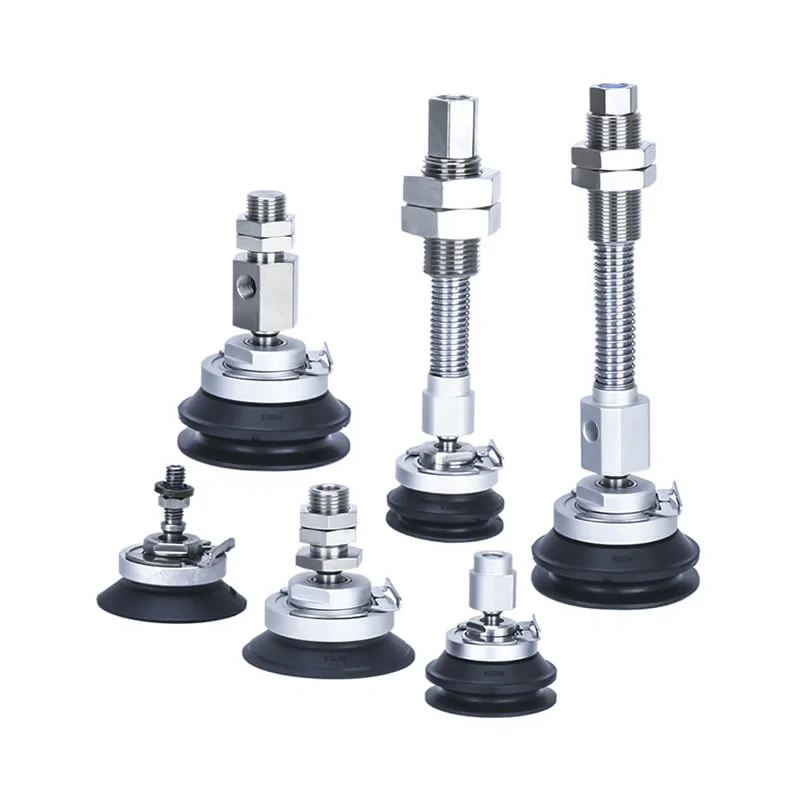

ساکشن فنجان خلاء مفصلی با سفتی بالا ZP3E

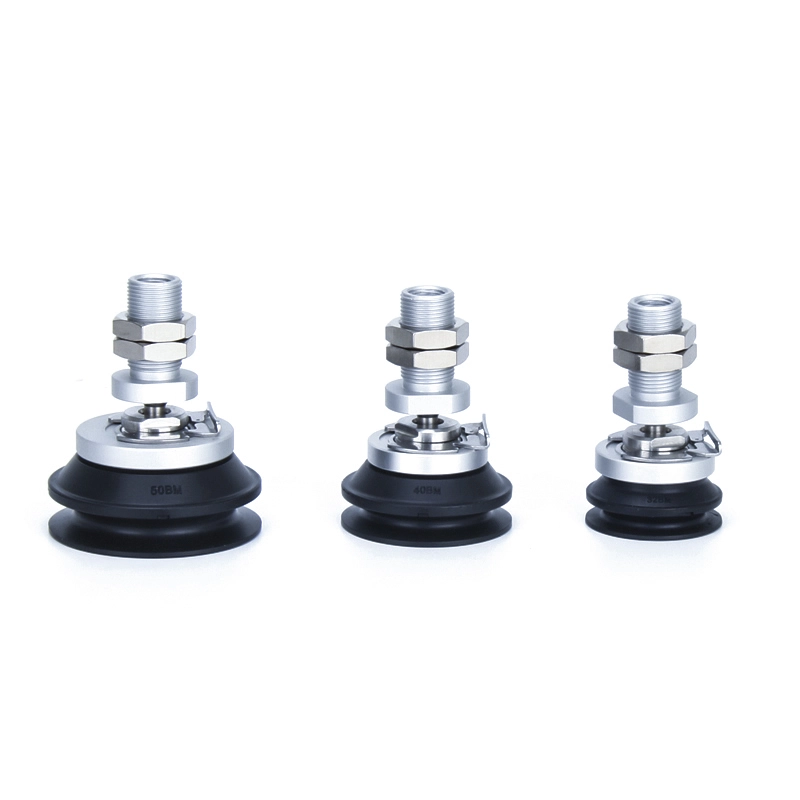

سری ZP3E-TF با پدهای خلاء نوع اتصال توپی با سختی بالا آداپتور

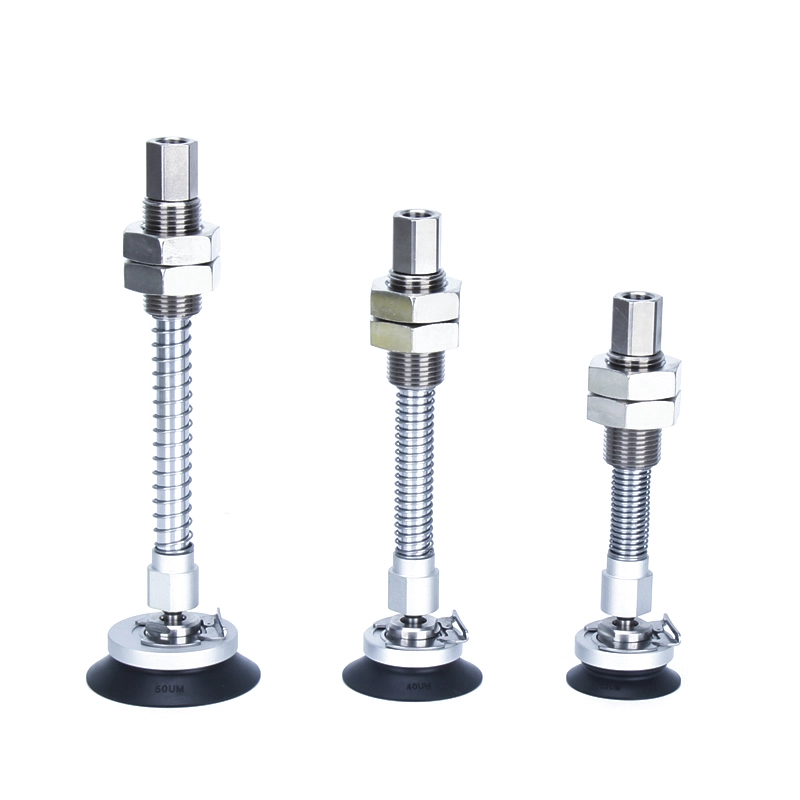

سری ZP3E-TF با پدهای خلاء نوع اتصال توپی با استحکام بالا

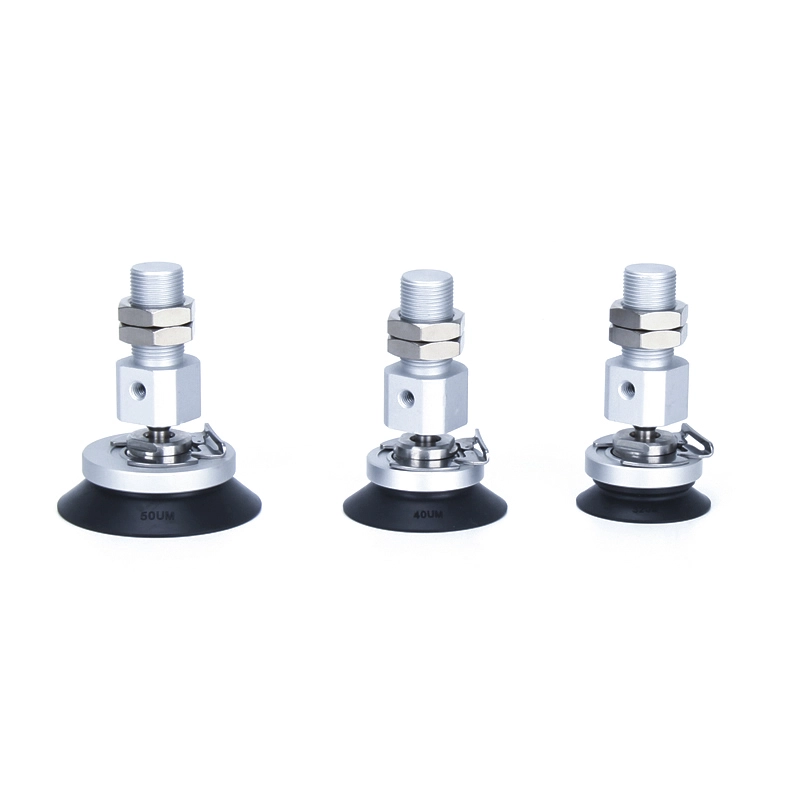

سری ZP3E-YF با پدهای خلاء نوع اتصال توپی با سختی بالا آداپتور

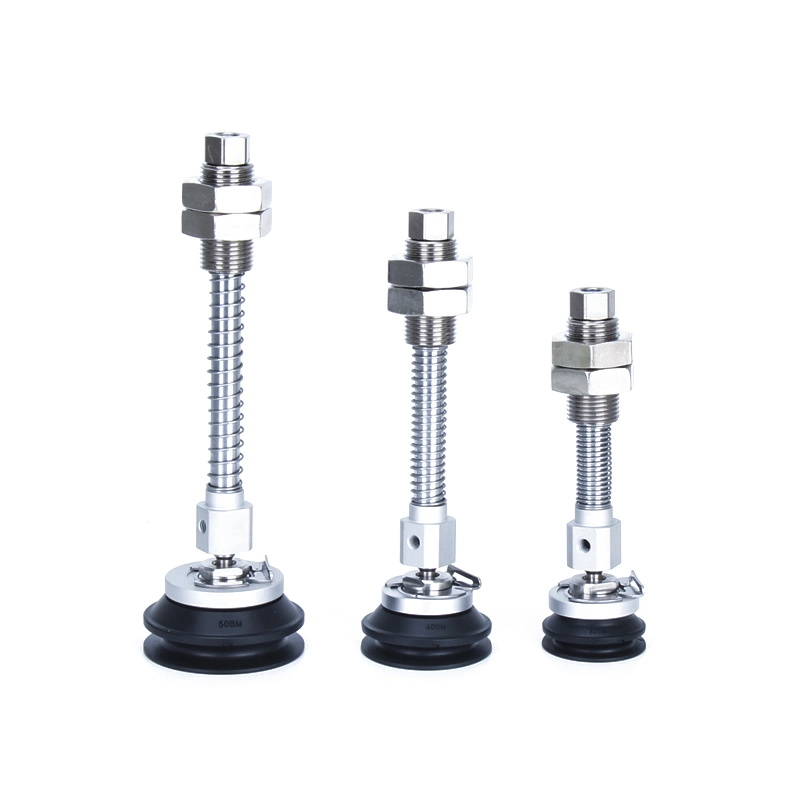

سری ZP3E-YF با پدهای خلاء نوع اتصال توپی با استحکام بالا
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء مفصلی با سفتی بالا ZP3E یک مکنده مکش خلاء درجه صنعتی است که به طور خاص برای جابجایی قطعات سنگین، بزرگ یا با سطح نامنظم در سیستم های خودکار طراحی شده است.
ساختار با استحکام بالا، چسبندگی پایدار بر روی مواد سنگین مانند شیشه، ورق های فلزی و مقوا را تضمین می کند.
طراحی اتصال توپی امکان تنظیم چند زاویه ای را فراهم می کند و فنجان را قادر می سازد تا به طور خودکار با سطوح کج یا نامنظم سازگار شود.
سطح آب بندی شیاردار قابلیت نگهداری خلاء را افزایش می دهد و مکش موثر را حتی در هنگام کار با مواد متخلخل تضمین می کند.
این سری محصول به طور گسترده در زمینه هایی مانند اتوماسیون رباتیک، بسته بندی، ساخت خودرو و پردازش شیشه استفاده می شود. این به ویژه برای برنامه هایی با تقاضای بسیار بالا برای گرفتن نیروی، ثبات و انعطاف پذیری مناسب است.
ویژگی های کلیدی
**سختی و پایداری بالا**
این سری به طور خاص برای قطعات سنگین و با سطوح بزرگ طراحی شده است - مانند شیشه، ورق های فلزی و مقوا - این سری محدوده قطری از 32 میلی متر تا 125 میلی متر را ارائه می دهد و گزینه هایی برای ساختارهای تک لایه و دو لایه دارد. سطح دارای یک بافت شیاردار است که به طور موثر حفظ خلاء را افزایش می دهد و پایداری در گرفتن را تضمین می کند، حتی در هنگام دست زدن به مواد متخلخل.
**عملکرد مفصل توپ**
با ترکیب ساختار یکپارچه اتصال توپ، این واحد امکان تنظیم انعطاف پذیر و چند زاویه ای را فراهم می کند. این به طور خودکار سطوح قطعه کار کج شده یا ناهموار را جبران می کند و عملکرد آب بندی ثابت و نیروی مکش قابل اعتماد را در طول عملیات جابجایی دینامیکی تضمین می کند.
**مکانیسم بافر اختیاری**
یک مکانیسم بافر اختیاری را می توان برای جذب نیروهای ضربه ای که در تماس مکنده با قطعه کار ایجاد می شود اضافه کرد. این به طور موثری از بدنه مکنده و سطوح قطعات کار دقیق در برابر آسیب محافظت می کند. در محیط های دوچرخه سواری با فرکانس بالا، این ویژگی به افزایش طول عمر تجهیزات و افزایش دوام کلی کمک می کند.
**گزینه های مواد**
فنجان مکش خلاء مفصلی با استحکام بالا ZP3E با استفاده از مواد لاستیکی و سیلیکونی با کیفیت بالا تولید می شود که قابلیت آب بندی عالی و مقاومت در برابر سایش را ارائه می دهد. مواد ضد الکتریسیته ساکن به عنوان یک گزینه در دسترس هستند که این دستگاه را برای استفاده در تولید لوازم الکترونیکی و محیط های اتاق تمیز مناسب می کند. علاوه بر این، می توان آن را با اتصالات فولادی ضد زنگ جفت کرد تا نیازهای کاربردی خاص تولید باتری لیتیوم یون و تنظیمات سخت صنعتی را برآورده کند.
**طراحی جداشدنی**
فنجان مکش خلاء مفصلی با استحکام بالا ZP3E با داشتن ساختار مدولار، تعمیر و نگهداری معمولی و تعویض قطعات را آسان می کند. این به طور موثر زمان خرابی را به حداقل می رساند و هزینه های عملیاتی طولانی مدت را کاهش می دهد. علاوه بر این، گزینه های پیکربندی انعطاف پذیر آن به آن اجازه می دهد تا به طور یکپارچه در طیف گسترده ای از سیستم های خودکار ادغام شود.

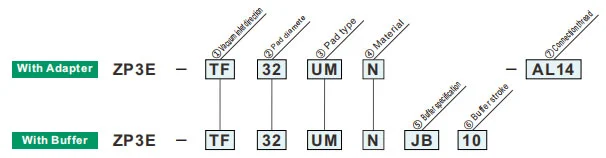

نحوه سفارش
| ① جهت ورودی خلاء | |
| TF | عمودی |
| YF | جانبی |
| ②قطر لنت (میلی متر) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤مشخصات بافر | |
| JB | چرخشی (برنجی، با بوش) |
| جی اف | دوار (فولاد، با بوش) |
| ③نوع پد | |
| UM | نوع تخت با شیار |
| BM | نوع دم با دنده و شیار |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑥سکته مغزی بافر | |
| 10 | 10 میلی متر |
| 25 | 25 میلی متر |
| 30 | 30 میلی متر |
| 50 | 50 میلی متر |
| 75 | 75 میلی متر |
| 100 | 100 میلی متر |
| ⑦ ورودی خلاء | ZP3E-T /عمودی | ZP3E-Y /جانبی | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| نخ نر | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| زن | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
نیروی واکنشی فنری
| قطر پد (میلی متر) |
گشتاور سفت شدن ± 5% [N·m] | ضربه بافر (میلی متر) | نیروی واکنش فنری [N] | ||
| برنج، با بوش (JB) | فولاد، با بوش (JF) | در 0 سکته مغزی | در سکته کامل | ||
| ø32 ~ ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63 ~ ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
