مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

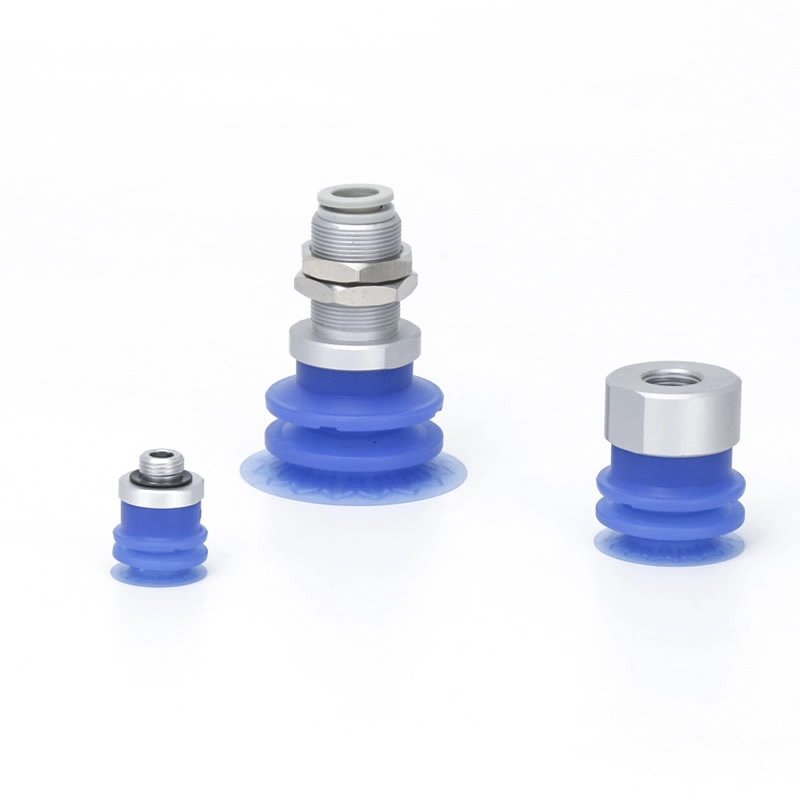

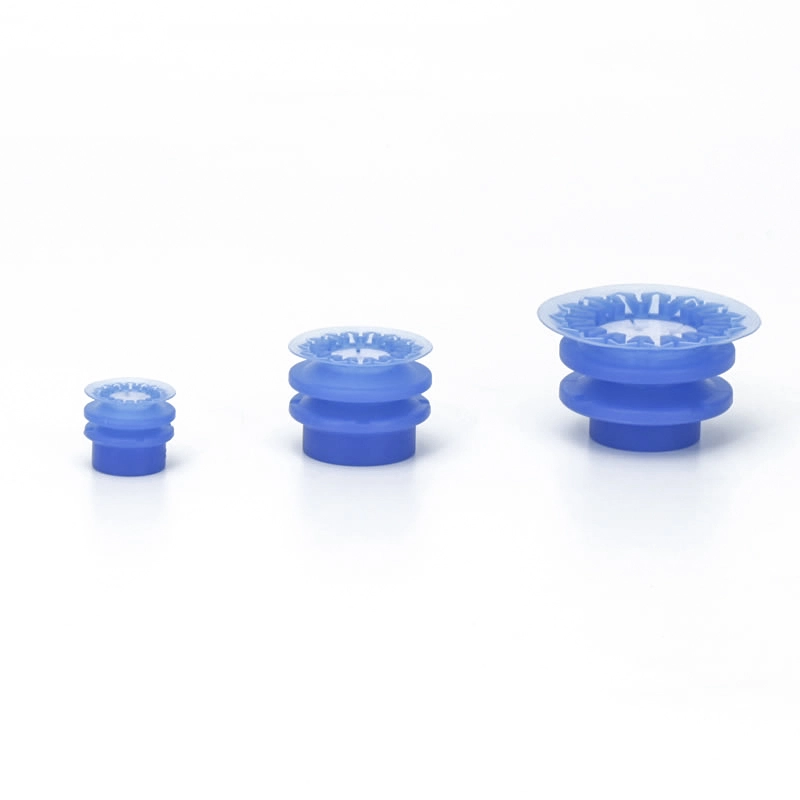

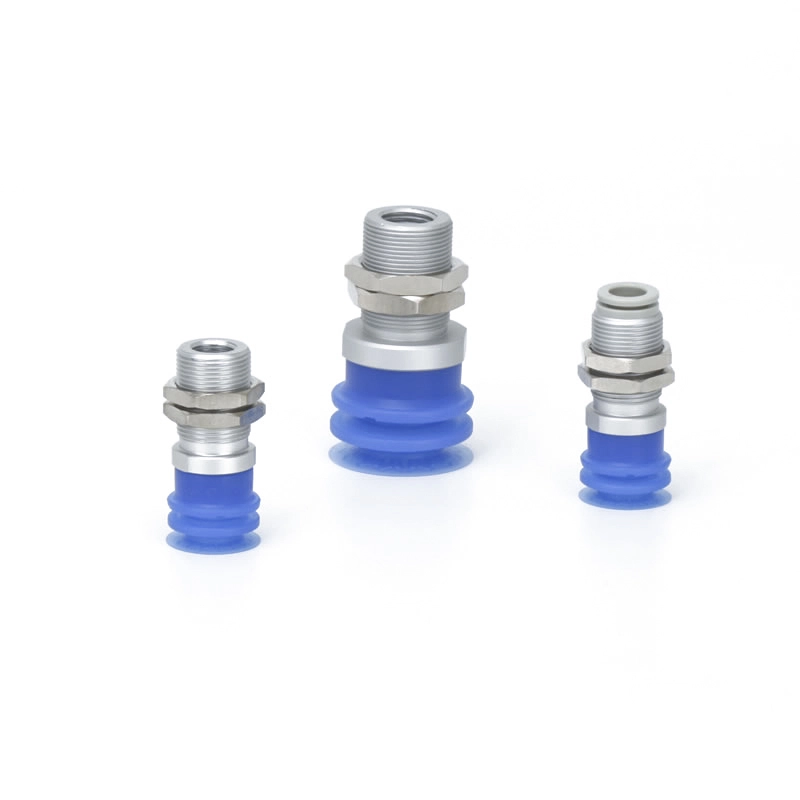

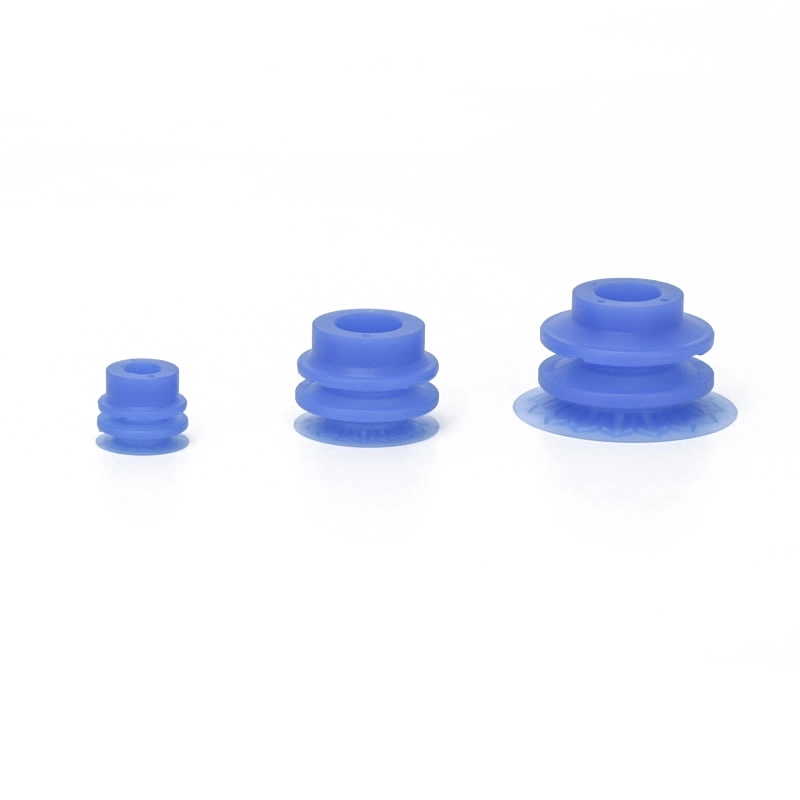

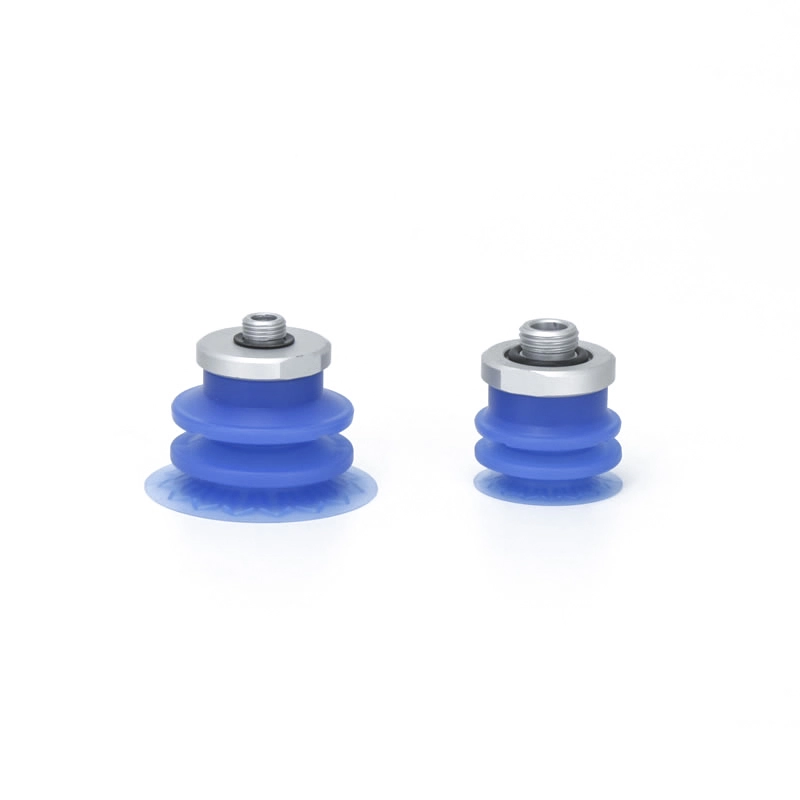

فنجان مکش خلاء 2.5 مرحله ای Bellows ZP3P-JT
فنجان های مکش خلاء 2.5 مرحله ای For Bellows ZP3P-JT برای جابجایی با دقت بالا مواد نازک، انعطاف پذیر و به راحتی قابل تغییر شکل می باشد. آنها به طور گسترده در خطوط بستهبندی خودکار برای محصولات غذایی، پزشکی و مصرفی استفاده میشوند و امکان گرفتن پایدار کیسههای فیلم، ورقهای پلاستیکی و بستهبندی نرم را فراهم میکنند. با لبه آب بندی انعطاف پذیر و مواد سیلیکونی بهداشتی، چسبندگی ثابت را تضمین می کنند، تغییر شکل را کاهش می دهند و از عملکرد تمیز و کارآمد در محیط های اتوماسیون با سرعت بالا پشتیبانی می کنند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
فنجان مکش خلاء 2.5 مرحله ای Bellows ZP3P-JT
واحد پد خلاء 2.5 مرحله ای سری ZP3P Bellows
سری ZP3P-T با دم آداپتور 2.5 مرحله ای وکیوم پد
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
مزایای کلیدی فنجان مکش خلاء 2.5 مرحله ای Bellows ZP3P-JT
سازگاری و انعطاف پذیری بهینه:ساختار دم و دامن منعطف با سطوح فیلم ناهموار یا منحنی مطابقت دارد و گرفتن ایمن را تضمین می کند.
اثر میرایی عالی:طراحی آکاردئون ارتعاش را در طول عملیات با سرعت بالا جذب می کند و تغییر شکل فیلم را کاهش می دهد.
جبران قد:لایه های چند مرحله ای امکان جابجایی فیلم ها با ضخامت های متفاوت را بدون از دست دادن مکش فراهم می کنند.
کاهش آسیب/علامت گذاری:سیلیکون نرم و دامن های تخصصی از بسته بندی ظریف محافظت می کند و از چین و چروک، پارگی یا لک جلوگیری می کند.
جابجایی مواد همه کاره:مناسب برای فیلم های بسته بندی مواد غذایی، پزشکی و آرایشی و بهداشتی و همچنین پلاستیک های نازک و ورق های اتیلن.
طراحی ساده شده:پیکربندی های تک لایه یا چند لایه از نصب و ادغام آسان در سیستم های خودکار انتخاب و مکان پشتیبانی می کنند.
سوالات متداول
سری ZP3P-JT برای چه مواردی استفاده می شود؟
فنجان مکش خلاء 2.5 مرحله ای Bellows ZP3P-JT برای جابجایی فیلم های انعطاف پذیر و مواد نازک و قابل تغییر شکل استفاده می شود. آنها به طور گسترده در بسته بندی مواد غذایی و پزشکی، از جمله کیسه های نوشیدنی، کیسه های پودر و بسته بندی دارویی، و همچنین مرتب سازی لجستیک و پردازش خودکار فیلم استفاده می شوند.
آیا گزینه ای برای کاهش تغییر شکل کیسه وجود دارد؟
بله، دامن آب بندی انعطاف پذیر و ساختار دنده بهینه به توزیع یکنواخت فشار کمک می کند
چین و چروک، نشت و تغییر شکل را در حین جابجایی به حداقل می رساند
ویژگی های کلیدی ساکشن کاپ ZP3P-JT چیست؟
فنجان مکش خلاء 2.5 مرحله ای Bellows ZP3P-JT دارای ساختار دمنده 2.5 مرحله ای است که ترکیبی از انعطاف پذیری و قابلیت جذب ضربه را ارائه می دهد. دامن آن دارای یک طرح دنده تقویت شده است که به طور موثر عملکرد آب بندی و پایداری را افزایش می دهد. سطح مکش مسطح چسبندگی ایمن بر روی مواد لایه نازک را تضمین می کند، در حالی که واحد از شتاب تا 4G پشتیبانی می کند و به طور موثر لرزش و تغییر شکل را سرکوب می کند.
آیا آنها برای کاربردهای با سرعت بالا مناسب هستند؟
بله، برای خطوط تولید خودکار با سرعت بالا طراحی شده است
عملکرد پایدار تحت شتاب/کاهش سریع (تا 4G)
ایده آل برای برداشت سریع و عملیات بسته بندی

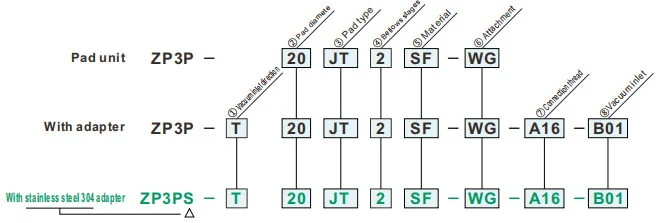

نحوه سفارش
- برای انتقال جذب قطعات کار با بسته بندی فیلم نرم انعطاف پذیر
- دامن فیلم نازک و دنده های شکل خاص
- چسب صاف برای کاهش چین و چروک
- پد رنگ آبی، به راحتی می توان پد خلاء را با رنگ در طول بازرسی آلودگی تشخیص داد
مشخصات
| محدوده دمای عملیاتی | - 30 تا 90 درجه سانتیگراد | |
| پد | مواد | لاستیک سیلیکونی |
| رنگ | آبی | |
| سختی (شور A: ± 5 درجه) | A40/S | |
| پیوست | مواد | رزین مصنوعی / فولاد ضد زنگ |
| رنگ | سفید | |
| ① جهت ورودی خلاء | |
| T | عمودی |
| ②قطر لنت (میلی متر) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③نوع پد | |
| JT | نوع دم |
| ④مراحل دم | |
| 2 | 2.5-مرحله |
| ⑤مواد | |
| SF | لاستیک سیلیکونی |
| ⑥ضمیمه | |
| صفر | بدون دلبستگی |
| W | پیوست سوراخ بزرگ |
| WF | پیوست تخت |
| WM | پیوست مش |
| WG | پیوست متخلخل |
| ⑦ نخ اتصال | ⑧ ورودی خلاء | قطر پد | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | صفر | - | مرد نخ |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| زن نخ |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| مرد نخ |
A16 | M16 x1.0 | زن نخ |
B01 | Rc1/8 | ● | - |
| تک لمسی مناسب |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | زن نخ |
B02 | 8 میلی متر | - | ● | |
| تک لمسی مناسب |
10 | 10 میلی متر | - | ● | |||
| پیوست | W | WF | WM | WG | |
| تصویر قسمت |
|
|
|
|
|
| توضیحات | اندازه سوراخ گسترش یافته برای اطمینان از سرعت جریان مکش سازگار با پمپ های وکیوم دمنده |
برای کاهش چین و چروک برای قطعات کار نازک با تغییر شکل اندک، درگاه مکش با یک سطح صاف مهر و موم شده است تا مکش قطعه کار را مهار کند. حرکت دامن را محدود می کند و آسیب به قطعه کار را کاهش می دهد |
جلوگیری از نفوذ مواد خارجی به لوله کشی آسان برای بررسی گرفتگی و تمیز کردن آسان. فیلتر مکش کاهش یافته فرکانس تعویض | - | |
| شماره قطعه | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
