مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
فنجان مکش خلاء با استحکام بالا ZP3E
فنجان مکش خلاء با سفتی بالا ZP3E برای حمل بارهای سنگین قطعات کار بزرگ یا متخلخل طراحی شده است. با داشتن سطح آب بندی شیاردار و ساختار آکاردئونی، چسبندگی قوی روی سطوح ناهموار را تضمین می کنند. ایدهآل برای شیشه، ورقهای فلزی و بستهبندی، چسبندگی پایدار، جابجایی بدون علامت و عملکرد قابل اعتماد در سیستمهای اتوماسیون با جریان بالا را ارائه میکنند. همچنین به طور گسترده در خطوط تولید در صنایع از جمله تولید الکترونیک، مونتاژ خودرو و مرتب سازی لجستیک استفاده می شود.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
فنجان مکش خلاء با استحکام بالا ZP3E

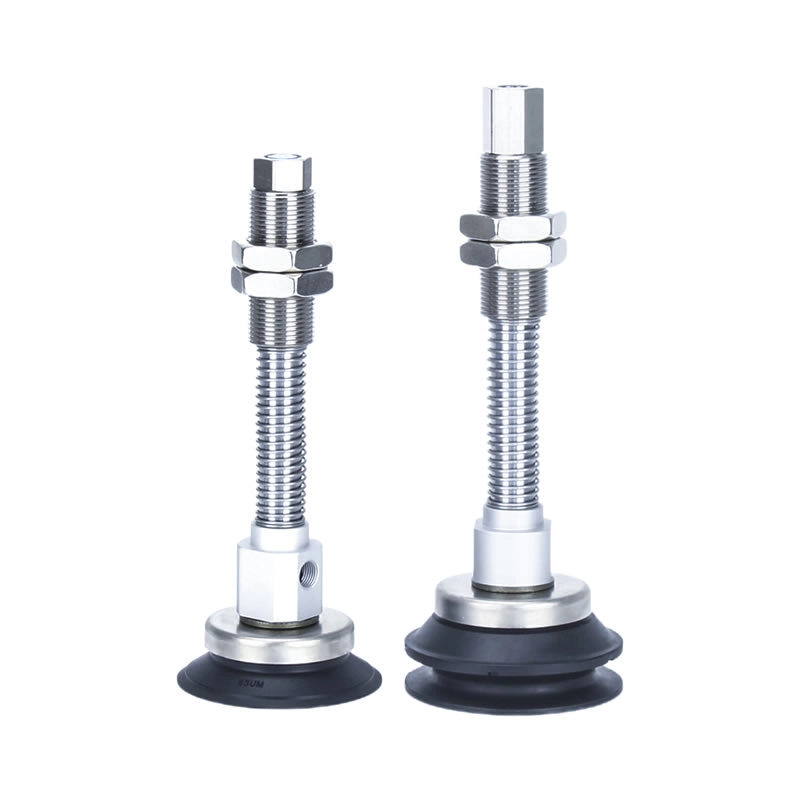

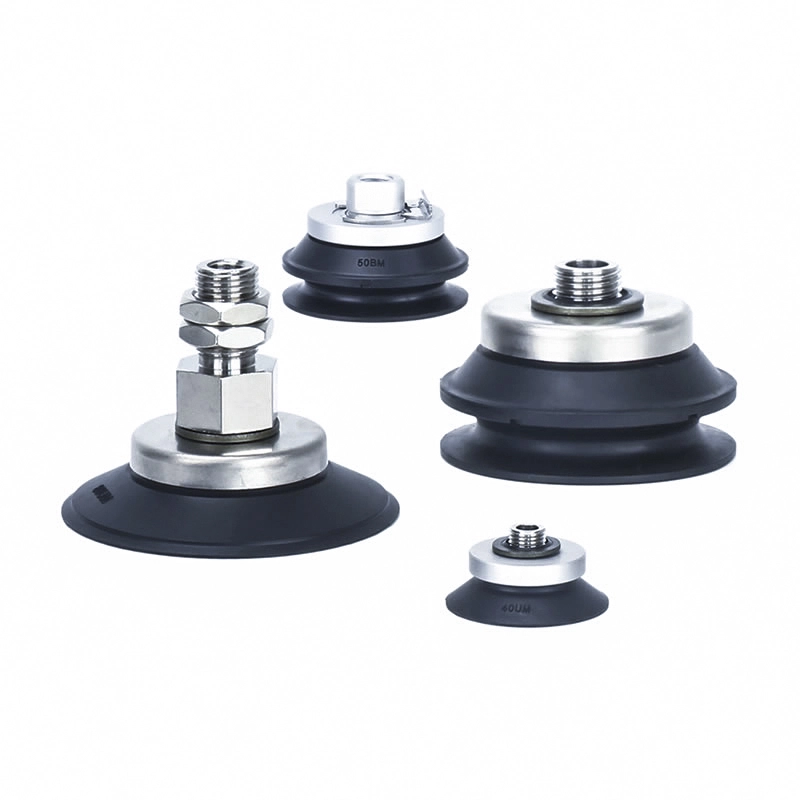

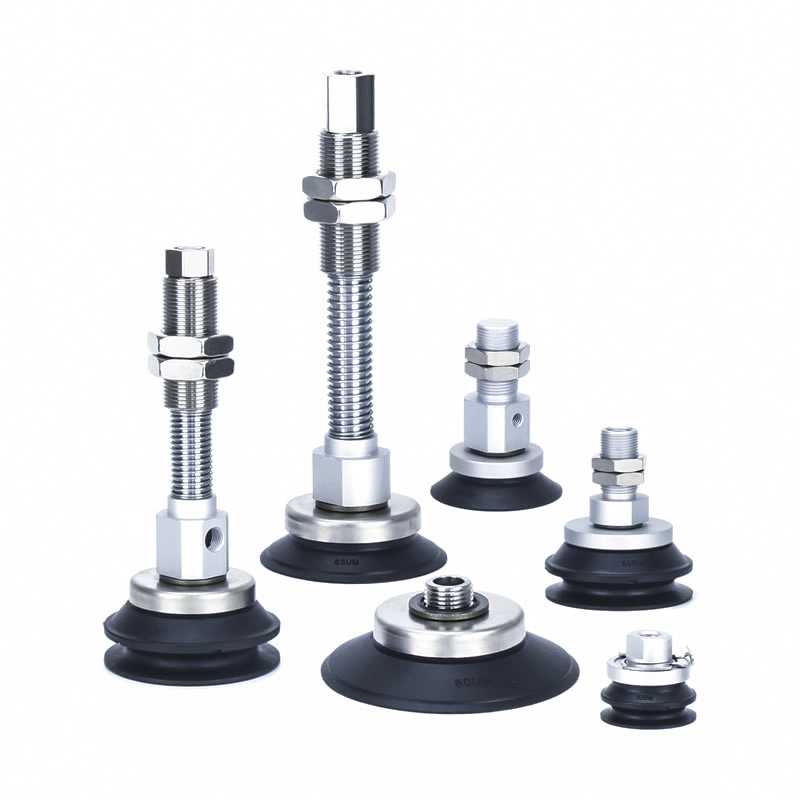

واحد پد خلاء با سفتی بالا سری ZP3E

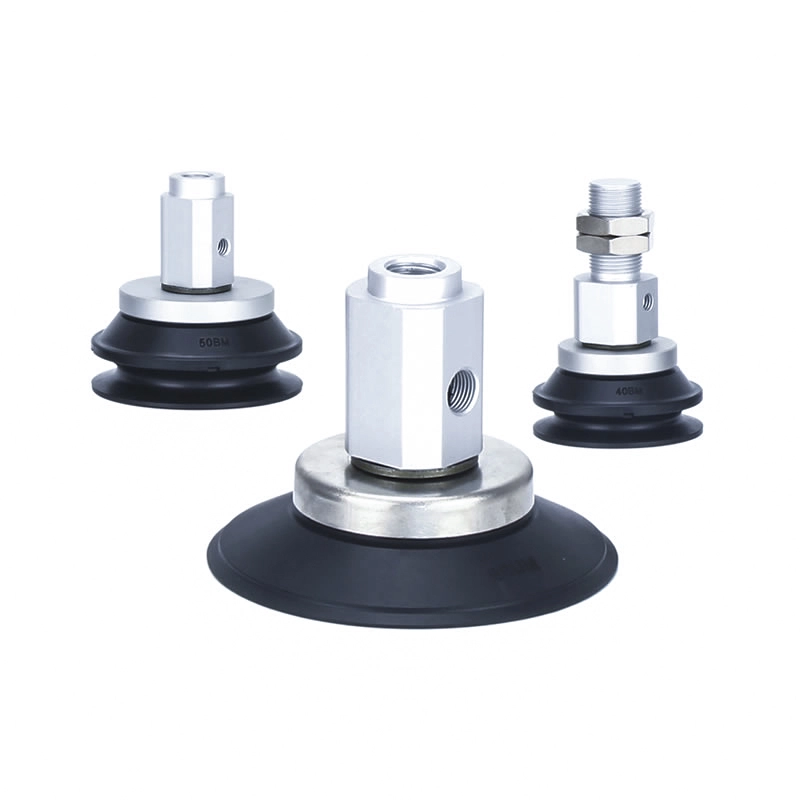

سری ZP3E-T با پدهای خلاء با سختی بالا آداپتور
سری ZP3E-T با پدهای خلاء با سفتی بالا
سری ZP3E-Y با پدهای خلاء با سختی بالا آداپتور
سری ZP3E-Y با پدهای خلاء با سفتی بالا
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء با استحکام بالا ZP3E فنجان های خلاء صنعتی هستند که برای جابجایی قطعه کار با بارهای سنگین و مساحت بزرگ طراحی شده اند. آنها برای کاربردهایی که نیاز به چسبندگی قوی، هوابندی بالا و گرفتن پایدار دارند، حتی روی سطوح ناهموار یا کمی نفوذپذیر ایده آل هستند.
ویژگی های کلیدی
قابلیت حمل و نقل سنگین
فنجان مکش خلاء با استحکام بالا ZP3E به طور خاص برای قطعات کار بزرگ و سنگین مانند مقوا، صفحات شیشه ای و ورق های فلزی طراحی شده است.
محدوده قطر:32 تا 125 میلی متر
در پیکربندی های تک لایه و دو لایه موجود است
عملکرد آب بندی پیشرفته
سطح مکش شیاردار پایداری در دست گرفتن را بهبود می بخشد و خلاء را حفظ می کند
ساختار آب بندی آکاردئونی شکل با سطوح شیبدار یا ناهموار سازگار است
چسبندگی قابل اعتماد را حتی برای قطعات کار منحنی یا نامنظم تضمین می کند
بهینه شده برای مواد متخلخل
مناسب برای مقوا، مقوا و سایر مواد قابل نفوذ
به طور موثر با سیستم های خلاء جریان بالا کار می کند
با وجود نشتی اندک هوا، مکش ثابت را حفظ می کند
نصب انعطاف پذیر
چندین گزینه نصب برای تنظیمات مختلف اتوماسیون
سازگار با بازوهای رباتیک و خطوط تولید خودکار
برنامه های کاربردی
تجهیزات اتوماسیون صنعتی
دستگاه های شکل دهی جعبه کاغذی:ورق های مقوایی حمل و نقل و موقعیت
سیستم های بسته بندی:کارتن ها و مواد سنگین را روی هم چیده و جابه جا کنید
اتوماسیون رباتیک:گرفتن پایدار و رهاسازی سریع در خطوط مونتاژ
جابجایی قطعه کار
پردازش شیشه:جابجایی بدون علامت گذاری پانل های شیشه ای صاف و سنگین
ورق های فلزی و پلاستیکی:صفحات فولادی، ورق های آلومینیومی و تخته های پلاستیکی ضخیم
لجستیک و انبارداری:چیدن خودکار محصولات سنگین
مزایای عملکرد
ساختار با استحکام بالا ثبات را در هنگام حمل بار سنگین تضمین می کند.
طراحی بدون علامت از سطوح حساس - مانند شیشه - در برابر آسیب محافظت می کند.
قابلیت حفظ خلاء قوی، عملکرد قابل اعتماد را در محیط های سخت تضمین می کند.
کاپ مکش خلاء با استحکام بالا ZP3E برای استفاده در صنایع الکترونیک، خودرو، لجستیک و تولید مناسب است.
چرا لیوان های جاروبرقی ZP3E ساخت چین را انتخاب کنید؟
تولید مقرون به صرفه با عملکرد قابل اعتماد
تکنولوژی بالغ با استفاده از سیلیکون با کیفیت بالا و آب بندی پیشرفته خلاء
طیف گسترده ای از محصولات برای رفع نیازهای مختلف صنعتی
زنجیره تامین پایدار که تحویل سریع و ثابت را تضمین می کند

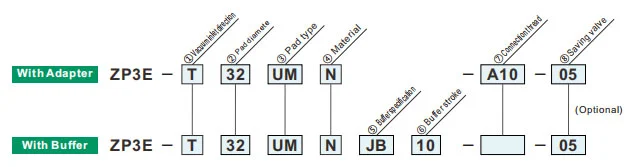

نحوه سفارش
| ②قطر لنت (میلی متر) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

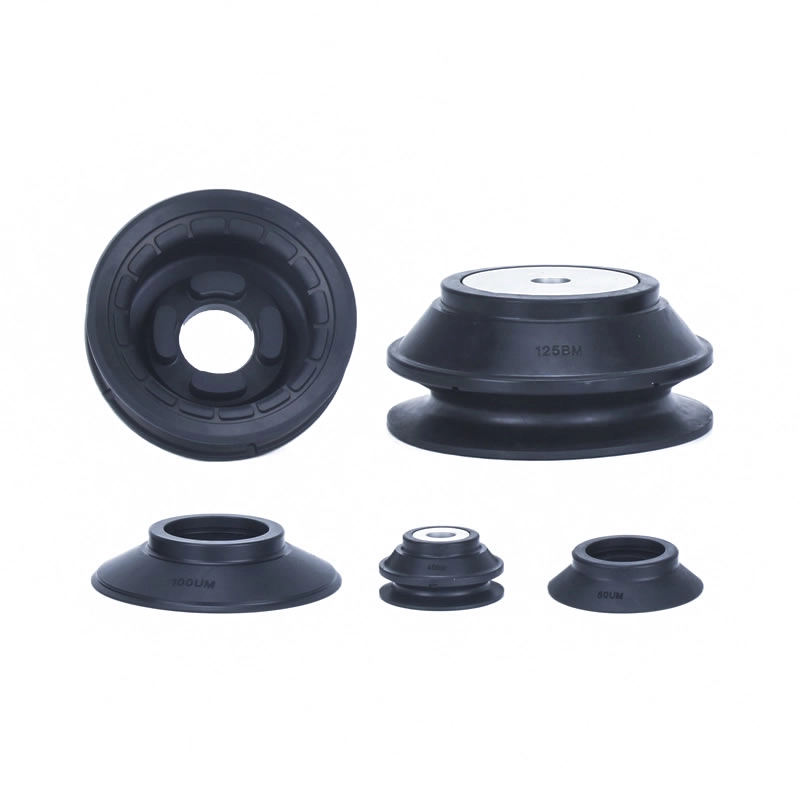

| ③نوع پد | |
| UM | نوع تخت با شیار |
| BM | نوع دم با دنده و شیار |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑧صفحه | |
| صفر | بدون بشقاب |
| P | با بشقاب |
|
مدل
②قطر لنت (میلی متر)
|
نوع تخت با شیار (UM) | نوع دم با دنده و شیار (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① جهت ورودی خلاء | |
| T | عمودی |
| Y | جانبی |
| ②قطر لنت (میلی متر) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③نوع پد | |
| UM | نوع تخت با شیار |
| BM | نوع دم با دنده و شیار |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑦ ورودی خلاء | ZP3E-T /عمودی | ZP3E-Y /جانبی | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| نخ نر | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| موضوع زن | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤مشخصات بافر | |
| JB | چرخشی (برنجی، با بوش) |
| جی اف | دوار (فولاد، با بوش) |
| کیلوبایت | غیر چرخشی (برنجی، با بوش) |
| ⑦ ورودی خلاء | A14 | صفر | A18 | صفر | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥سکته مغزی بافر | ø32 ~ ø50 | ø32 ~ ø50 | ø63 ~ ø80 | ø63 ~ ø125 | |
| 10 | 10 میلی متر | ● | ● | ● | ● |
| 20 | 20 میلی متر | ● | — | — | — |
| 25 | 25 میلی متر | — | ● | ● | ● |
| 30 | 30 میلی متر | ● | ● | ● | ● |
| 50 | 50 میلی متر | — | ● | ● | ● |
| 75 | 75 میلی متر | — | ● | ● | ● |
| 100 | 100 میلی متر | — | — | — | ● |
| ⑧ صرفه جویی دریچه ثابت روزنه | |||
| اندازه (میلی متر) |
قطر پد | ||
| ø32 ~ ø50 | ø63 ~ ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | مرجع SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
نیروی واکنشی فنری
| رشته اتصال | گشتاور سفت شدن ± 5% [N·m] | ضربه بافر (میلی متر) | نیروی واکنش فنری[N] | ||
| برنج، با بوش (JB/KB) | فولاد، با بوش (JF) | در 0 سکته مغزی | در سکته کامل | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
راهنمای نصب
PDF دانلود
هشدار + احتیاط (قبل از استفاده بخوانید)
PDF دانلود
