مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

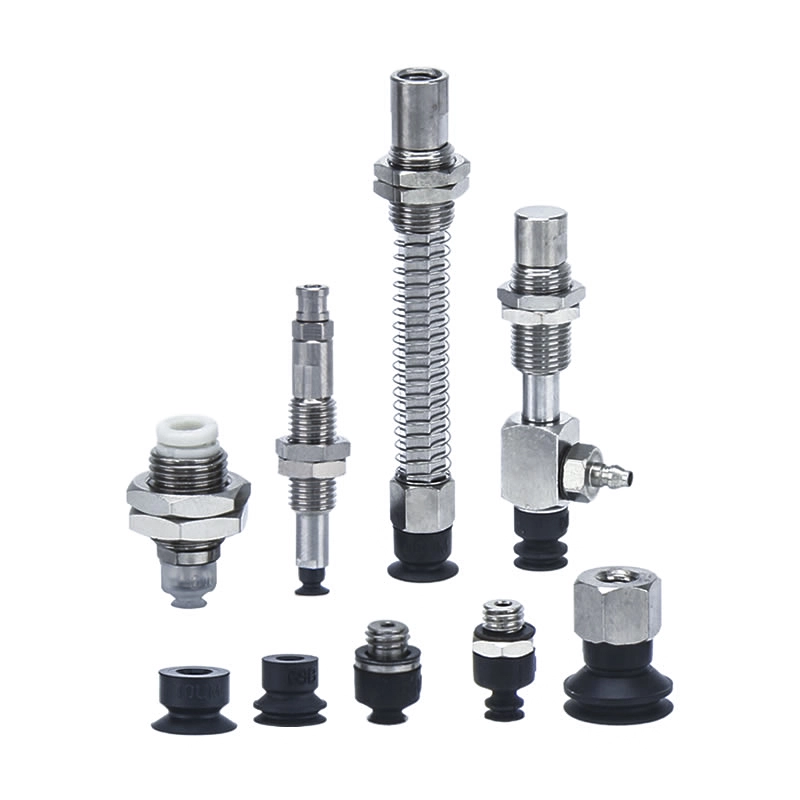

مکنده جاروبرقی فشرده ZP3
کارخانه Commaelec دارای موجودی آماده حمل گسترده است و گزینه های باکیفیت را در لاستیک، سیلیکون و مواد تخصصی از جمله انواع ضد الکتریسیته ساکن ارائه می دهد. فنجان مکش خلاء فشرده ZP3 دارای محدوده قطری بین 1.5 تا 16 میلی متر است. این قطعات مینیاتوری به طور دقیق برای صنعت الکترونیک طراحی شده اند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده جاروبرقی فشرده ZP3

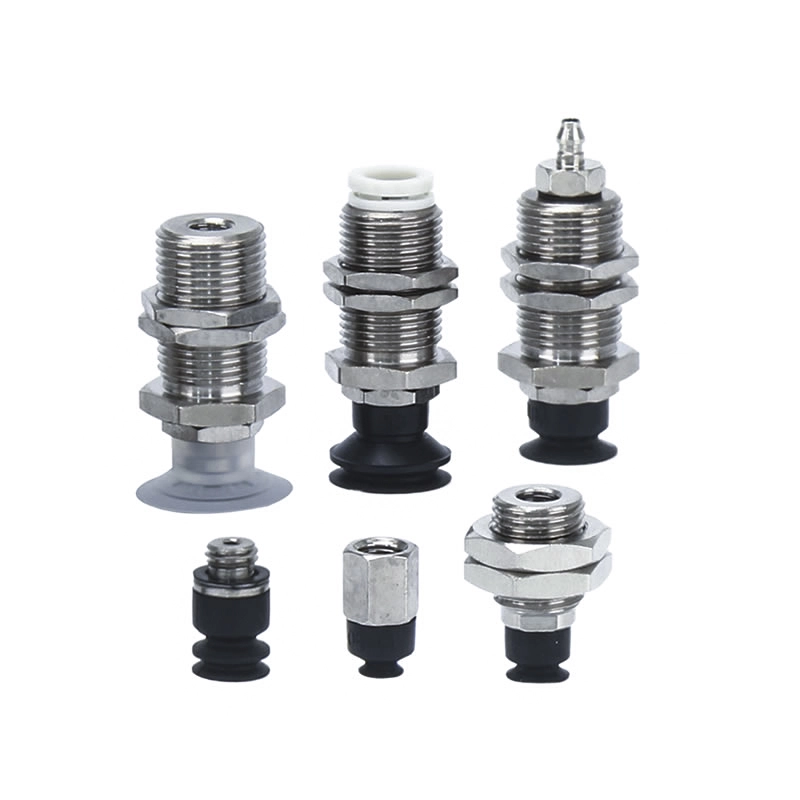

واحد پد جاروبرقی فشرده سری ZP3

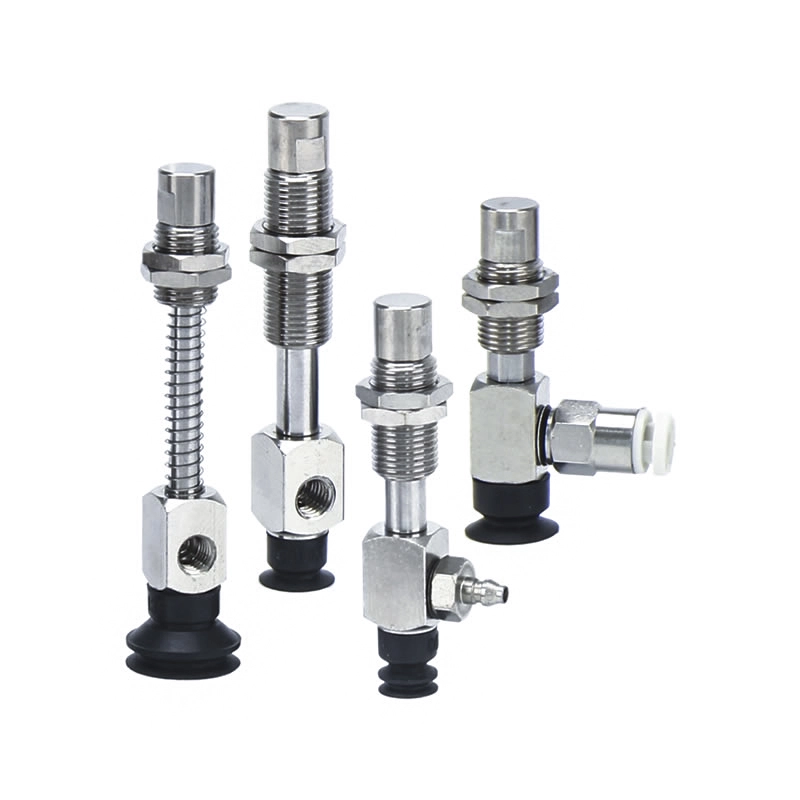

سری ZP3-T با پدهای جاروبرقی فشرده آداپتور

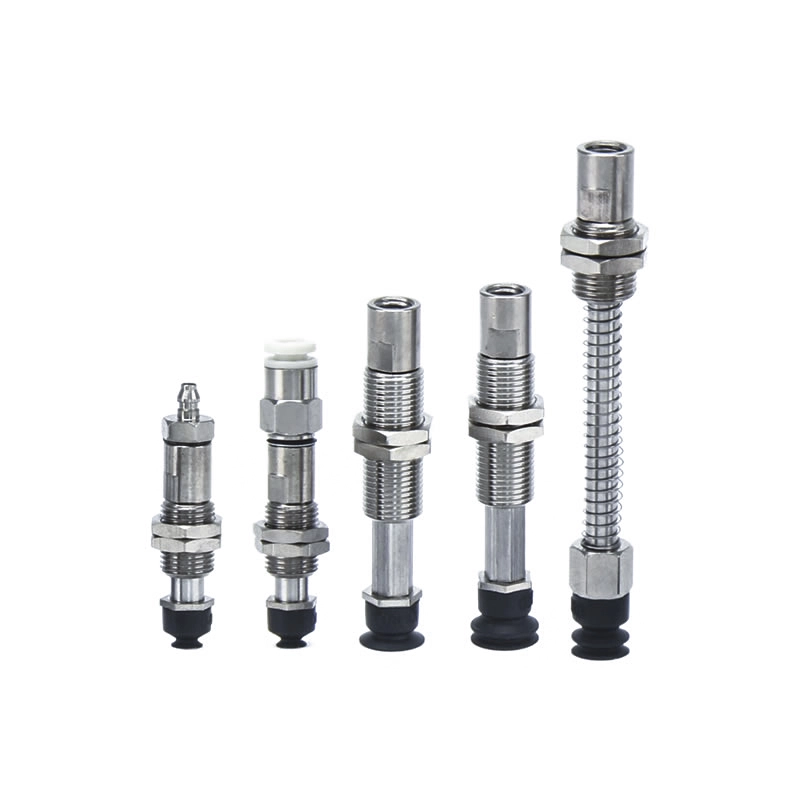

سری ZP3-T با پدهای خلاء فشرده بافر
سری ZP3-Y با پدهای خلاء فشرده آداپتور
سری ZP3-Y با پدهای خلاء فشرده بافر
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع

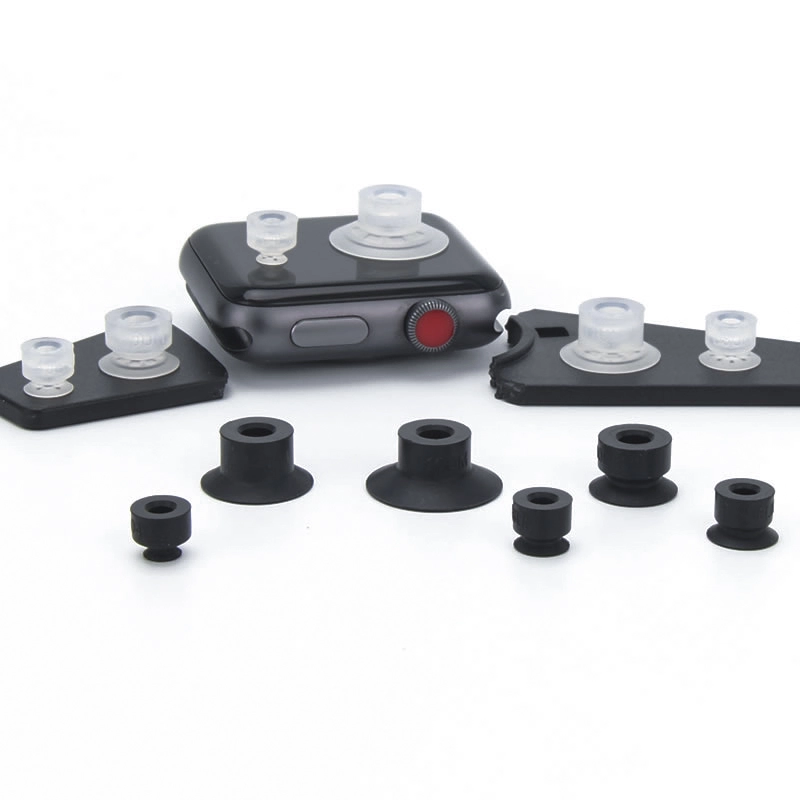

مکنده جاروبرقی جمع و جور ZP3 به طور ویژه برای صنعت الکترونیک طراحی شده است و چسبندگی دقیق و قابل اعتمادی را برای قطعات کوچک یا ظریف فراهم می کند. با قطرهای 1.5 میلی متر تا 16 میلی متر، آنها به طور یکپارچه در تولید خودکار و سیستم های رباتیک ادغام می شوند.
سوالات متداول
برنامه های کاربردی معمولی چیست؟
جابجایی قطعات الکترونیکی کوچک و بردهای مدار.
حمل قطعات فلزی دقیق و سلول های باتری لیتیومی.
ادغام در خطوط مونتاژ رباتیک برای عملیات سریع و قابل تکرار
سری ZP3P چیست؟
یک نوع با عملکرد بالا از ZP3 که برای اتوماسیون چرخه بالا طراحی شده است.
اندازهها، شکلها و گزینههای مواد متعددی را ارائه میدهد که نیازهای مختلف دستگیره صنعتی را برآورده میکند.
تفاوت بین ZP3 و ZP3-T چیست؟
ZP3:فنجان جاروبرقی فشرده استاندارد برای جابجایی دقیق.
ZP3-T:برای محیط های با دمای بالا یا حساس به مواد شیمیایی، با استفاده از مواد تخصصی بهبود یافته است.
ویژگی های کلیدی طراحی
اندازه جمع و جور برای فضاهای نصب تنگ.
جهت ورودی خلاء انعطاف پذیر (عمودی و جانبی).
آداپتورهای اختیاری، براکت های بافر و لوازم جانبی تمام فولاد ضد زنگ.
برای چسبندگی پایدار و حداقل از دست دادن خلاء طراحی شده است.
چه موادی موجود است؟
لاستیک و سیلیکون با کیفیت بالا.
انواع آنتی استاتیک برای الکترونیک.
لوازم جانبی فولاد ضد زنگ برای کاربردهای باتری لیتیومی.
از کدام شکل پد استفاده کنم؟
تخت:برای سطوح صاف و یکدست.
دم یا عمیق:برای اجزای ناهموار، کمی تغییر شکل یا بافت.
اشکال سفارشی:مکنده جاروبرقی فشرده ZP3 را می توان برای برآوردن نیازهای خاص قطعه کار و نیازهای سیستم یکپارچه سازی خودکار سفارشی کرد.

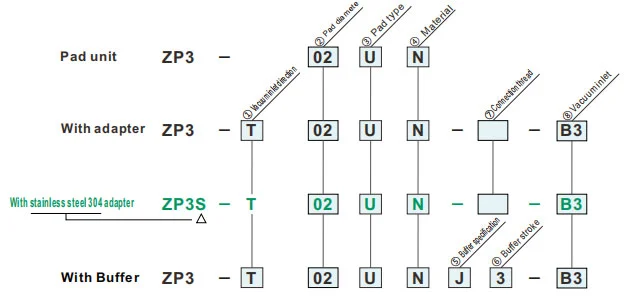

نحوه سفارش
| ① جهت ورودی خلاء | ⑦ نخ اتصال | ⑧ ورودی خلاء | |||||
| T | عمودی |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | جانبی |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②قطر لنت (میلی متر) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③نوع پد | |
| U | تخت |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑤مشخصات بافر | |
| J | در حال چرخش |
| K | غیر چرخشی |
| ⑥سکته مغزی بافر | |
| 3 | 3 میلی متر |
| 6 | 6 میلی متر |
| ⑦ نخ اتصال | |
| A6 | M6x0.75 (رشته مرد) |
| B3 | M3x0.5 (رشته زن) |
| ⑧ ورودی خلاء | |
| A3 | M3x0.5 (رشته مرد) |
| A4 | M4x0.7 (رشته مرد) |
| B3 | M3x0.5 (نخ زن) |
| 04 | ø4 (اتصال با یک لمس) |
| U2 | ø2 (تناسب با خار) |
| U4 | ø4 (تناسب با خار) |
نیروی واکنشی فنری
| نوع پد | مشخصات بافر | ضربه بافر (mm) | رشته اتصال | گشتاور سفت شدن %5± [N·m] |
نیروی واکنش فنری[N] | |
| در 0 سکته مغزی | در سکته کامل | |||||
| ø1.5~ø3.5 | J | 3،6 | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| ابعاد نصب آداپتور |
|
قطر لنت: ø4 ~ ø8
|
|
قطر لنت: ø10 ~ ø16
|
| ① جهت ورودی خلاء | ⑦ نخ اتصال | ⑧ ورودی خلاء | ||
| T | عمودی |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | جانبی |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②قطر لنت (میلی متر) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③نوع پد | |
| UM | تخت با شیار |
| B | دم |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
|
⑤مشخصات بافر
⑥ ضربه بافر (میلی متر)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | در حال چرخش | ● | ● | ● | — | — |
| JB | چرخشی (با بوش) | — | — | — | ● | ● |
| K | غیر چرخشی | ● | ● | ● | ● | ● |
| ⑦ نخ اتصال | |
| A10 | M10x1 (رشته نر) |
| A12 | M12x1 (رشته نر) |
| B5 | M5x0.8 (رشته زن) |
| ⑧ ورودی خلاء | |
| A4 | M4x0.7 (رشته مرد) |
| A5 | M5x0.8 (رشته مرد) |
| H5 | M5x0.8 (رشته مرد) |
| B4 | M4x0.7 (رشته زن) |
| B5 | M5x0.8 (رشته زن) |
| 04 | ø4 (اتصال با یک لمس) |
| 06 | ø6 (اتصال با یک لمس) |
| U2 | ø2 (تناسب با خار) |
| U4 | ø4 (تناسب با خار) |
| U6 | ø6 (تناسب با خار) |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
U
تخت
| مدل | øA | øB | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||
| ZP2 | 015 | U |
N S U F GN جی اس |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
مدل برای مراجعه: ZP3-015UGN
ابعاد نصب آداپتور
UM
تخت با شیار
| مدل | øA | øB | øC | øD | E | Y | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||||||
| ZP3 | 04 | UM |
N S U F GN جی اس |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
مدل برای مراجعه: ZP3-04UMGN
B
دم
| مدل | øA | øB | øC | øD | E | F | Y | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
||||||||
| ZP3 | 04 | B |
N S U F GN جی اس |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
مدل برای مراجعه: ZP3-04UMGN
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
| نوع پد | قطر لنت (میلی متر) | برنامه | سطوح و اشکال قطعه کار معمولی | |||||||
| تخت | دست تکان داد | مایل | ارتفاع های مختلف | محدب | روغنی | |||||
|
|
|
|
|
|
|||||
| آگهی فشرده P | تخت (U) |
|
ø1.5~ø3.5 | برای جذب قطعات کار با سطح صاف و بدون تغییر شکل | ⚪ | X | X | X | X | X |
| تخت با شیار (UM) |
|
ø4~ø16 | برای قطعه کار که احتمال تغییر شکل دارد | ⚪ | X | X | X | X | △ | |
| دم (B) |
|
ø4~ø16 | برای جذب قطعات کار با سطح شیبدار | ⚪ | △ | ⚪ | X | △ | X | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
