مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

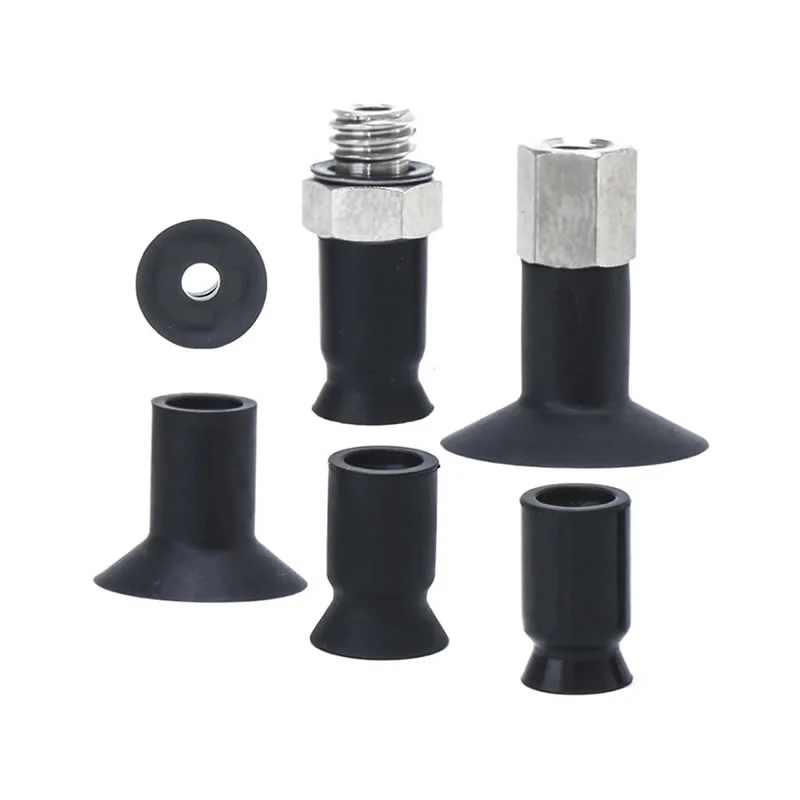

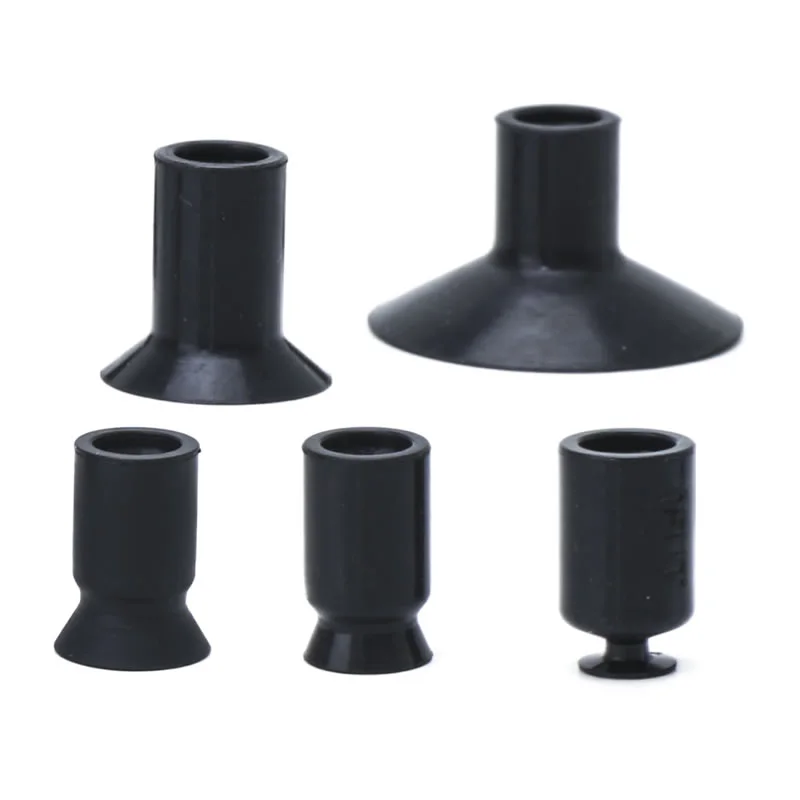

مکنده جاروبرقی فشرده ZP2
به عنوان یک تولید کننده حرفه ای در چین، کارخانه ما مکنده جاروبرقی فشرده سفارشی ZP2 (ø6-8) را با تقویت دنده برای تحمل بار بالا و مقاومت در برابر تغییر شکل ارائه می دهد. ما همچنین سری UT نازک ZP2 (ø5-20) را با یک دامن باریک برای جابجایی بدون چروک با مواد شکننده ارائه می کنیم. ما گزینه های ضد الکتریسیته ساکن و فولاد ضد زنگ را برای خطوط باتری های الکترونیکی و لیتیومی موجود می کنیم.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده جاروبرقی فشرده ZP2
واحد پد جاروبرقی فشرده سری ZP2
سری ZP2-T با پد خلاء فشرده آداپتور
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
به عنوان یک تولید کننده پیشرو چینی، کارخانه ما راه حل های سفارشی مکش خلاء فشرده ZP2 را ارائه می دهد که به طور خاص برای صنایع دقیق طراحی شده است و دارای مزایای اصلی زیر است:
کارایی بالا، هزینه کم:با استفاده از یک زنجیره تامین داخلی بالغ، ما به طور موثر هزینهها را کنترل میکنیم و در عین حال عملکرد مکش استثنایی را تضمین میکنیم، در نتیجه هزینههای خرید را برای مشتریان خود کاهش میدهیم.
طراحی بار بالا سری ZP2:مکنده جاروبرقی جمع و جور ما ZP2 (ø6-8) دارای ساختار منحصر به فرد تقویت شده با دنده است. حتی در ابعاد بسیار کوچک، مقاومت فوقالعادهای در برابر تغییر شکل و پایداری بار ارائه میکنند، و آنها را به انتخاب ارجح برای جابجایی ورقهای فلزی نازک و قطعات پلاستیکی دقیق تبدیل میکند.
سری UT با مشخصات نازک ZP2:این سری که به طور خاص برای قطعات کار انعطاف پذیر (ø5-20) طراحی شده است، دارای ساختار دامن فوق العاده نازک است. این طراحی کم حاشیه به طور موثری از چروک شدن یا تغییر شکل مواد شکننده - مانند لایه های نازک و ورق های وینیل - در طول فرآیند مکش جلوگیری می کند.
تامین پایدار:با پشتیبانی از فرآیندهای تولید بالغ، ما از مواد با کیفیت بالا (مانند سیلیکون) در ارتباط با فناوری نگهداری خلاء پیشرفته برای اطمینان از عملیات گیر کردن ایمن و پایدار استفاده می کنیم. علاوه بر این، موجودی قابل توجه ما امکان تحویل سریع را برای برآورده کردن خواسته های مشتری فراهم می کند.
سوالات متداول
انواع مختلف پد ZP2 چیست؟
فنجان مکش خلاء فشرده ZP2 چندین ساختار پد را برای مطابقت با شرایط کاری واقعی ارائه می دهد:
نوع تخت: برای سطوح صاف و صلب با آب بندی پایدار
تخت با دنده: آب بندی خلاء را روی سطوح کمی ناهموار بهبود می بخشد
نوع دم: تفاوت ارتفاع را جبران می کند و باعث ایجاد بالشتک می شود
Commaelec پیکربندی های متعددی را برای اطمینان از تناسب و عملکرد بهتر در سیستم های اتوماسیون ارائه می دهد.
چه محدوده اندازه ای موجود است؟
اندازه های استاندارد عبارتند از: φ40، φ50، φ63، φ80، φ100، φ125
قطرهای کوچکتر: مناسب برای قطعات دقیق یا سبک
قطرهای بزرگتر: مکش قوی تر برای قطعات سنگین یا بزرگ
کارخانه Commaelec موجودی پایدار را حفظ می کند و از اندازه های سفارشی برای نیازهای مبتنی بر پروژه پشتیبانی می کند.
فنجان های ZP2 چگونه با ZP3 یا ZP مقایسه می شوند؟
سری ZP2: طراحی متعادل با استحکام بالاتر و سازگاری مفصل توپ، مناسب برای استفاده عمومی تا سنگین
سری ZP3: معمولاً برای کنترل سبک تر، سریع تر و تنظیمات فشرده تر بهینه شده است
سری ZP (استاندارد): کاربردهای اساسی با ساختار ساده تر
در مقایسه با سایرین، مکنده جاروبرقی فشرده ZP2 پایداری بهتری را روی سطوح ناهموار ارائه میکند و در عین حال انعطافپذیری را در نصب و انتخاب مواد حفظ میکند.
آیا آنها برای قطعات ظریف مناسب هستند؟
بله، با پیکربندی مناسب:
برای تماس ملایم از مواد نرم مانند سیلیکون استفاده کنید
برای کاهش نیروی ضربه، دم یا انواع بالشتکی را انتخاب کنید
پایه های بافر اختیاری به محافظت از سطوح شکننده مانند شیشه یا قطعات پوشش داده شده کمک می کند
نحوه سفارش
- 8 نوع ø6 تا ø20 اضافه شده است.
- ج: برای قطعات کار که به راحتی تغییر شکل می دهند. به لطف دنده ها، قطعات کار به راحتی جدا می شوند.
- UT: برای جذب قطعات کار نرم مانند ورقه های نازک یا وینیل. چروکیدگی یا تغییر شکل در حین جذب کاهش می یابد.
- قابل استفاده برای آداپتور سری ZP.
|
③ نوع پد
② قطر لنت (میلی متر)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | نوع تخت با دنده | — | — | ● | ● | ● | — | — | — | — |
| UT | نوع تخت نازک | ● | ● | — | — | — | ● | ● | ● | ● |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ابعاد نصب آداپتور | |
| اگر یک آداپتور توسط مشتری ساخته می شود، آداپتور را با ابعاد نشان داده شده در سمت راست طراحی کنید. |
|
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
HT
تخت نازک با نوع دنده
| مدل | øA | øB | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| جی اس | |||||
مدل برای مراجعه: ZP2-B06CGN
HT
تخت نازک با نوع دنده
| مدل | øA | øB | øC | Y | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | جی اس | 20 | 21 | 1.8 | |||
مدل برای مراجعه: ZP2-05UTN
مشخصات
| حلقه قفل / نوع پد | قطر/ابعاد پد | برنامه | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقه قفل | نوع تخت (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع بیضی (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | برای قطعات کاری با محدودیت در سطح جذب | |
| نوع تخت نازک (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. چروک شدن یا تغییر شکل در حین جذب را می توان کاهش داد. | |
| نوع تخت نازک با دنده ها (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | برای قطعات کار نرم مانند ورق های نازک یا وینیل. به لطف دنده ها، قطعات کار به راحتی جدا می شوند | |
| نوع دم (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| با حلقه قفل | نوع تخت (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار با سطوح صاف و بدون تغییر شکل |
| نوع تخت با دنده ها (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای قطعات کار که به راحتی تغییر شکل می دهند. به لطف دنده ها، قطعات کار به راحتی جدا می شوند | |
| نوع دم (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | برای استفاده در جایی که فضایی برای بافر یا برای قطعات کار با سطوح شیبدار وجود ندارد | |
| نوع عمیق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | برای قطعات کار با سطوح منحنی یا برای قطعات کار کروی | |
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
