مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
ساکشن فنجان خلاء مفصلی با سفتی بالا ZP2
به عنوان یک تولید کننده حرفه ای، ما به ارائه فنجان های مکش خلاء مفصلی توپی با کیفیت بالا و استحکام بالا ZP2 اختصاص داریم. محصولات ما دارای پایداری استثنایی هستند و آنها را به ویژه برای جابجایی قطعات کار سنگین و آنهایی که سطوح ناهموار دارند مناسب می کند. طراحی منحصر به فرد اتصال توپی به طور خودکار با سطوح کج شده سازگار می شود و در نتیجه قابلیت اطمینان مکش را به طور قابل توجهی افزایش می دهد. این سری محصول در طیف گسترده ای از اندازه ها و مواد - از جمله NBR، سیلیکون، PU، FKM، و EPR- موجود است و می تواند برای برآورده کردن نیازهای برنامه خاص شما سفارشی شود. علاوه بر این، یک طرح بافر اختیاری برای ارائه حفاظت سطح جامع برای قطعات کار شکننده در دسترس است.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول

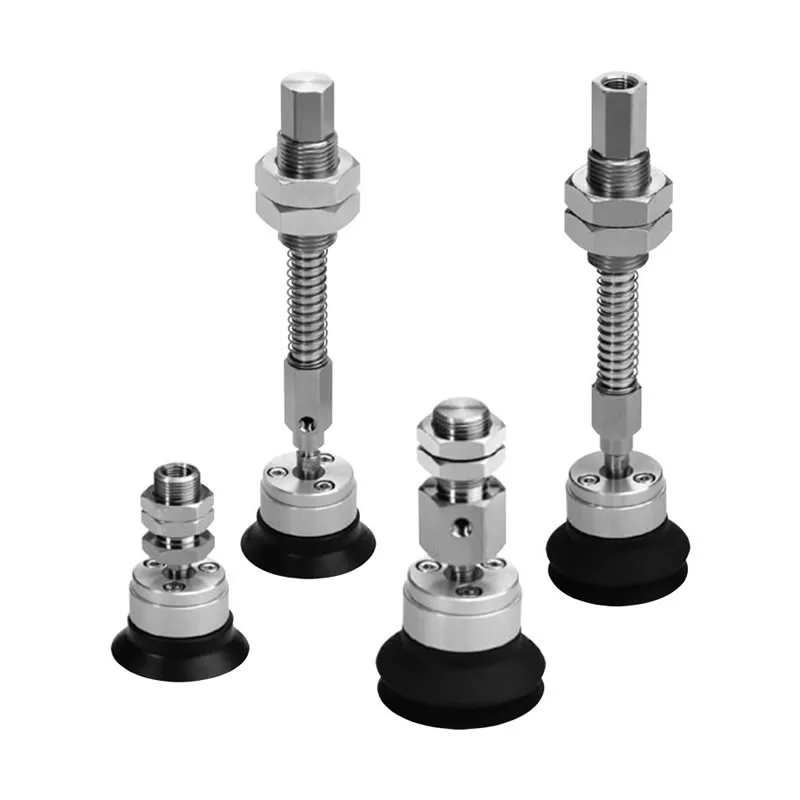

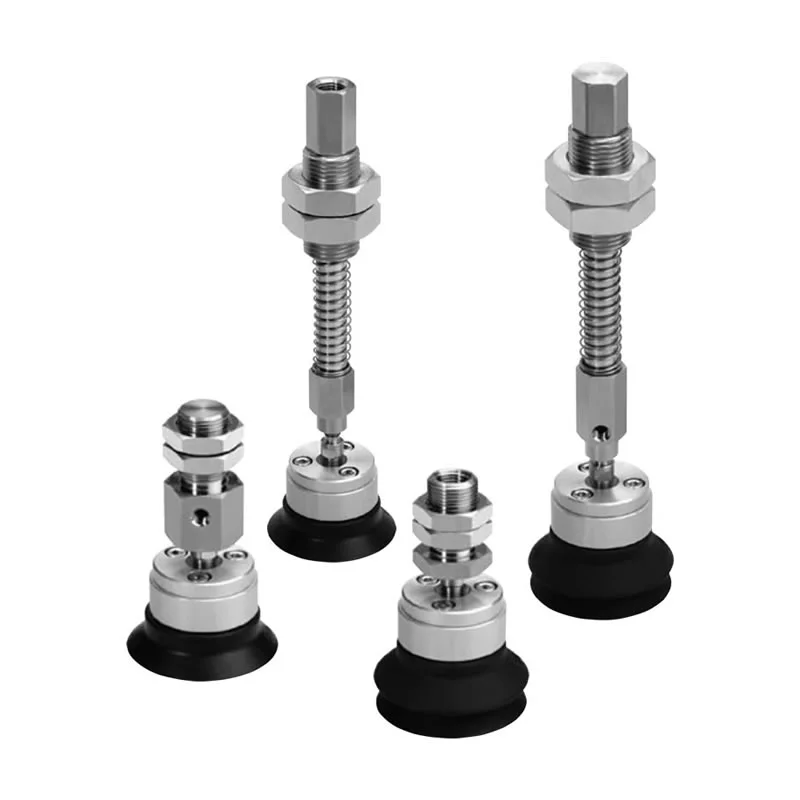

ساکشن فنجان خلاء مفصلی با سفتی بالا ZP2
نوع مفصل توپی سنگین سری ZP2-TF با پدهای خلاء آداپتور
سری ZP2-TF نوع اتصال توپی سنگین با پدهای خلاء بافر
نوع مفصل توپی سنگین سری ZP2-XF با پدهای خلاء آداپتور
سری ZP2-XF نوع اتصال توپی سنگین با پدهای خلاء بافر
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
Commaelec بهعنوان تولیدکننده فنجانهای مکش خلاء مفصلی ZP2 مقرونبهصرفه و با استحکام بالا، از فناوریهای پیشرفته آببندی خلاء و نگهداشتن فشار استفاده میکند. فنجان مکش خلاء مفصلی با استحکام بالا ZP2 یک گیره خلاء سنگین است که برای کاربردهای اتوماسیون صنعتی طراحی شده است. این به طور خاص برای گرفتن قطعات کار سنگین، دارای سطوح ناهموار یا در شیب طراحی شده است. این مکنده با ترکیب یک چارچوب ساختاری با استحکام بالا با مکانیزم اتصال توپی، نیروی گیرش قدرتمندی را تضمین میکند و در عین حال به طور خودکار زاویه آن را برای انطباق بهینه با سطح قطعه کار تنظیم میکند و در نتیجه پایداری مکش و ایمنی عملیاتی را افزایش میدهد.
ویژگی های کلیدی
ساختار با سختی بالا:فنجان مکش خلاء مفصلی با استحکام بالا ZP2 برای جابجایی قطعه کار سنگین ایده آل است و در برابر تغییر شکل بسیار مقاوم است.
طراحی چرخشی توپی مفصل:با سطوح ناهموار یا شیبدار سازگار است.
مکش قدرتمند:عملیات جابجایی پایدار و قابل اعتماد را تضمین می کند.
چند اندازه و مواد:شرایط عملیاتی متنوع را در خود جای می دهد.
مکانیزم بالشتک اختیاری:تاثیر تماس را به حداقل می رساند و از قطعه کار محافظت می کند.
مزایا
سختی بالا و وظیفه سنگین
ساختار تقویت شده برای جابجایی قطعات سنگین بدون تغییر شکل طراحی شده است
نیروی مکش پایدار را در طول عملیات صنعتی مداوم حفظ می کند
تولید شده توسط Commaelec با کنترل کیفیت دقیق برای عمر طولانی
طراحی مفصل توپی / چرخشی
امکان تنظیم زاویه ای را برای قرار دادن سطوح ناهموار یا شیب دار فراهم می کند
عملکرد آب بندی را بهبود می بخشد و نشت هوا را کاهش می دهد
ثبات گرفتن را در محیط های تولید واقعی افزایش می دهد
انواع پدها
چندین ساختار پد برای مطابقت با شرایط مختلف قطعه کار موجود است
از سطوح صاف و کمی بافت پشتیبانی می کند
انتخاب انعطاف پذیر بر اساس نیازهای برنامه
تخت با دنده
فنجان مکش خلاء مفصلی با استحکام بالا ZP2 برای سطوح صاف و صاف مانند ورق های فلزی و شیشه مناسب است.
طراحی آجدار باعث بهبود آب بندی و جلوگیری از لغزش می شود
مکش مداوم را در اتوماسیون با سرعت بالا فراهم می کند
دم
مناسب برای سطوح منحنی یا ناهموار
جلوه بالش و جبران ارتفاع را ارائه می دهد
خطاهای موقعیت یابی را در حین انجام وظایف انتخاب و مکان کاهش می دهد
طیف گسترده ای از مواد
NBR:مقرون به صرفه و مقاوم در برابر سایش برای استفاده عمومی
سیلیکون:مناسب برای محیط های با دمای بالا
PU:دوام بالا برای عملیات مکرر
FKM:مقاومت شیمیایی عالی
مواد سفارشی (به عنوان مثال، ضد الکتریسیته ساکن) موجود در Commaelec
قطرهای بزرگ
فنجان مکش خلاء مفصلی با استحکام بالا ZP2 در طیف وسیعی از قطرها - از φ40 تا φ125 - برای پاسخگویی به نیازهای بار مختلف موجود است.
قطرهای بزرگتر نیروی چسبندگی قوی تری را برای قطعات سنگین فراهم می کند
انتخاب آسان بر اساس وزن و وضعیت سطح
نصب انعطاف پذیر
از اتصالات رزوه داخلی و خارجی پشتیبانی می کند
سازگار با آداپتورها و براکت های بافر
گزینه های ورودی خلاء عمودی یا جانبی برای طرح بندی های مختلف
گزینه های بافر
ساختار بالشتکی اختیاری ضربه را در هنگام تماس کاهش می دهد
از سطوح شکننده مانند شیشه یا مواد پوشش داده شده محافظت می کند
ایمنی حمل و نقل و کیفیت محصول را بهبود می بخشد
برنامه های کاربردی
خطوط تولید خودکار و بازوهای رباتیک
ورق های فلزی، پانل های شیشه ای و جابجایی قطعات بزرگ
باتری لیتیوم و صنایع الکترونیک (گزینه های فولاد ضد زنگ موجود)
هر سناریویی که نیاز به گرفتن پایدار قطعات سنگین یا ناهموار دارد

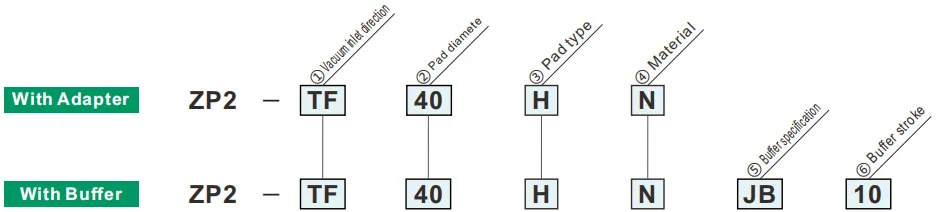

نحوه سفارش
| ① جهت ورودی خلاء | |
| TF | عمودی |
| XF | جانبی |
| ②قطر لنت | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
نماد سبز مدل های سفارشی است
| ⑥سکته مغزی بافر | قطر پد | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 میلی متر | ● | ● | ||||
| 25 | 25 میلی متر | ● | ● | ||||
| 30 | 30 میلی متر | ● | ● | ||||
| 50 | 50 میلی متر | ● | ● | ||||
| 75 | 75 میلی متر | ● | ● | ||||
| 100 | 100 میلی متر | — | ● | ||||
| ③نوع پد | |
| H | تخت با دنده |
| HB | نوع دم |
| ⑤ مشخصات بافر | |
| JB | چرخشی (برنجی، با بوش) |
| جی اف | دوار (فولاد، با بوش) |
نیروی واکنش فنری
| رشته اتصال | گشتاور سفت شدن ± 5% [N·m] | ضربه بافر (mm) | نیروی واکنش فنری[N] | ||
| برنج، با بوش (JB) | فولاد، با بوش (JF) | در 0 سکته مغزی | در سکته کامل | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
راهنمای نصب
PDF دانلود
هشدار + احتیاط (قبل از استفاده بخوانید)
PDF دانلود
