How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

فنجان مکش خلاء با سفتی بالا ZP2 سازنده در چین

فنجان مکش خلاء با سفتی بالا ZP2

کارخانه ما به عنوان یک تولید کننده برتر چین، فنجان مکش خلاء با استحکام بالا سفارشی سازی شده ZP2 (Ø150-250mm) را برای کارهای سنگین ارائه می دهد. این ابزار مستقیم از تامین کننده، با طراحی نوسان برای سطوح شیبدار و گزینه های NBR/سیلیکون/ضد استاتیک، جذب پایدار و کاهش ضربه را تضمین می کند.

فک

چه اندازه هایی موجود است؟

کاپ مکش خلاء با استحکام بالا Commaelec ZP2 در قطرهای استاندارد موجود است: φ40، φ50، φ63، φ80، φ100 و φ125.
اندازه های کوچکتر: مناسب برای قطعات سبک تر یا دقیق
اندازه های بزرگتر: مکش قوی تری را برای حمل و نقل سنگین فراهم می کند
کارخانه Commaelec موجودی معمولی را نگه می دارد و همچنین از اندازه های سفارشی برای پروژه های خاص پشتیبانی می کند.

چه زمانی باید تعویض شوند؟

تعویض زمانی توصیه می شود که:
لب سایش، ترک یا تغییر شکل را نشان می دهد
نیروی مکش ناپایدار می شود یا کاهش می یابد
نشت هوای مکرر در حین کار رخ می دهد
در اتوماسیون چرخه بالا، بازرسی منظم مهم است. Commaelec از مواد با کیفیت بالا (NBR، سیلیکون، PU و غیره) برای افزایش طول عمر استفاده می کند، اما تعویض به موقع ایمنی و کارایی را تضمین می کند.

آیا آنها با بافر کار می کنند؟

بله. فنجان مکش خلاء با استحکام بالا ZP2 را می توان به پایه های بافر (بالشتک) مجهز کرد.
ضربه را در هنگام تماس با قطعه کار کاهش می دهد
از سطوح شکننده مانند شیشه یا مواد پوشش داده شده محافظت می کند
دقت موقعیت یابی را در سیستم های خودکار بهبود می بخشد
Commaelec براکت‌های بافر و آداپتورهای سازگار را برای ادغام انعطاف‌پذیر فراهم می‌کند.

برنامه های کاربردی معمولی چیست؟

این مکنده ها به طور گسترده در موارد زیر استفاده می شوند:
بازوهای رباتیک و خطوط تولید خودکار
جابجایی ورق های فلزی، پانل های شیشه ای و قطعات سنگین
سطوح ناهموار یا کمی شیبدار که نیاز به گرفتن پایدار است
باتری لیتیومی و صنایع الکترونیک (با لوازم جانبی فولاد ضد زنگ)

I. نقاط قوت اصلی

مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

II. استخراج برنامه های کاربردی بر اساس صنعت

الف- پزشکی و صنعت پزشکی

A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل

الف.2 سناریوهای کلیدی:

1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)

2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)

3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)

ب- صنایع الکترونیک و نیمه هادی

ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش

ب.2 سناریوهای کلیدی:

1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)

2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)

3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)

ج- صنعت خودرو و قطعات خودرو

ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش

ج.2 سناریوهای کلیدی:

4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)

5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)

6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)

د. صنایع غذایی و بسته بندی

D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن

د.2 سناریوهای کلیدی:

1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)

2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)

E. صنعت لجستیک و انبارداری

E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط

E.2 سناریوهای کلیدی:

1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)

2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)

و- انرژی های نو و صنایع ویژه

F.1 انرژی جدید (باتری لیتیومی/pv):

1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)

F.2 چاپ و کاغذ

1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)

III. خلاصه ای از منطق سازگاری اصلی

مشخصات قطعه کار	برنامه انطباق پیپت	سناریوهای صنعت مربوطه
نازک / شکننده / دقیق	مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش	نیمه هادی های الکترونیکی، داروسازی
اقلام سنگین / سایز بزرگ	مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده	اتومبیل، پانل های تدارکات
سلامت/پیشگیری از آلودگی	سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن	دارو، غذا
سطوح نرم / نامنظم	مواد اسفنجی، مکنده قابل تغییر شکل	داخل خودرو، غذا
الزامات آنتی استاتیک	سیلیکون آنتی استاتیک، باد یونی کمکی	نیمه هادی الکترونیکی

	②قطر لنت ③نوع پد (میلی متر)		150	200	250
	②قطر لنت ③نوع پد (میلی متر)		ø150	ø200	ø250
	HT	صاف نازک با دنده	●	●	●
	HB	نوع دم	●	-	-
⑦ ورودی خلاء	B16	M16 x1.5	●	●	-
⑦ ورودی خلاء	B18	M18 x1.5	●	●	●

⑥سکته مغزی بافر
20	20 میلی متر
50	50 میلی متر

ضربه بافر (mm)	نیروی واکنش فنری[N]
	در 0 سکته مغزی	در سکته کامل
20	14.7	29.4
50	15.6

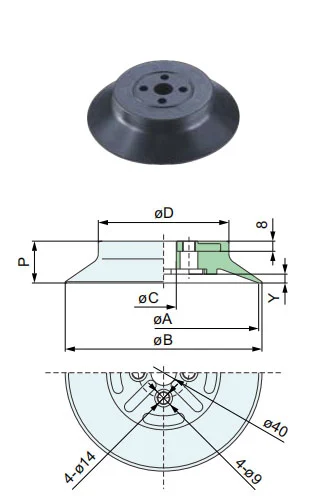

				øA	øB	øC	øD	P	Y
مدل	②پد دیا.	③نوع پد	④مواد پد
ZP2	150	HT	NS	150	155	20	103	33	7
	200			200	205	13	140	36	13

مدل	②پد دیا.	③نوع پد	④مواد پد
ZP2	250	HT	NS

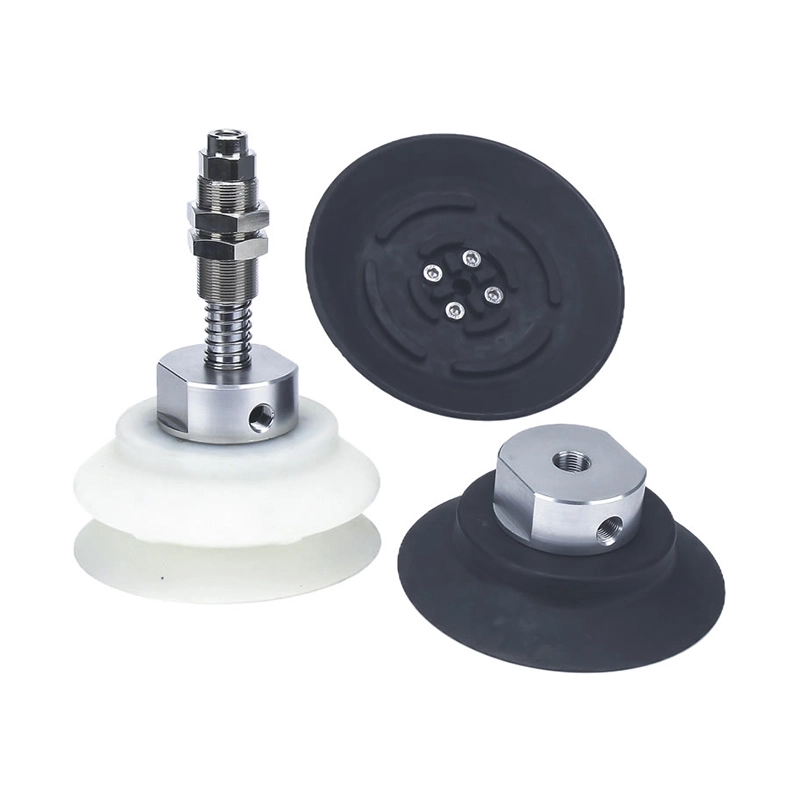

فنجان مکش خلاء با سفتی بالا ZP2

فنجان مکش خلاء با سفتی بالا ZP2

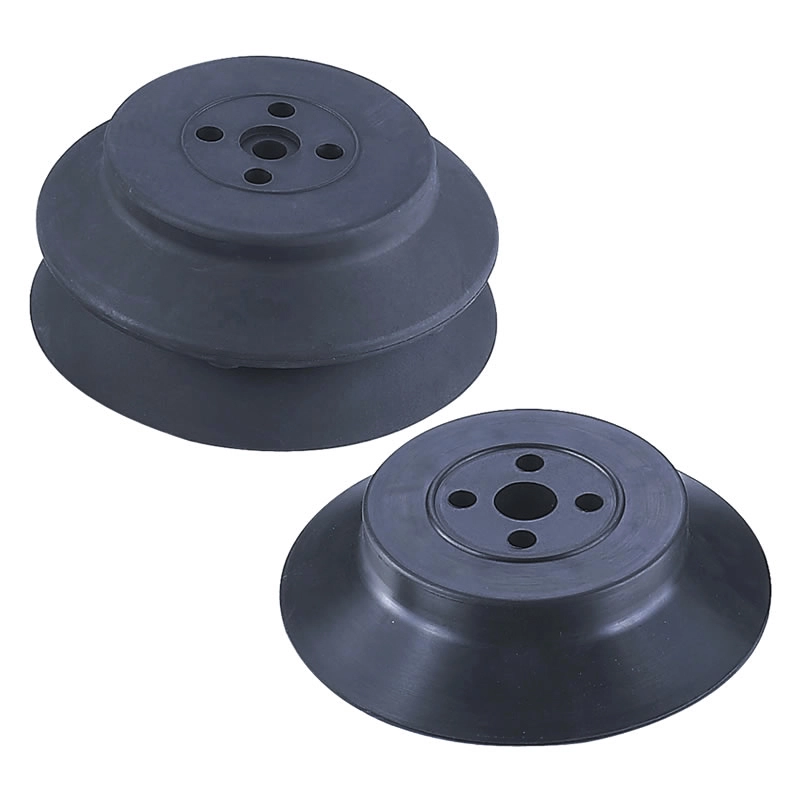

واحد پد سنگین سری ZP2

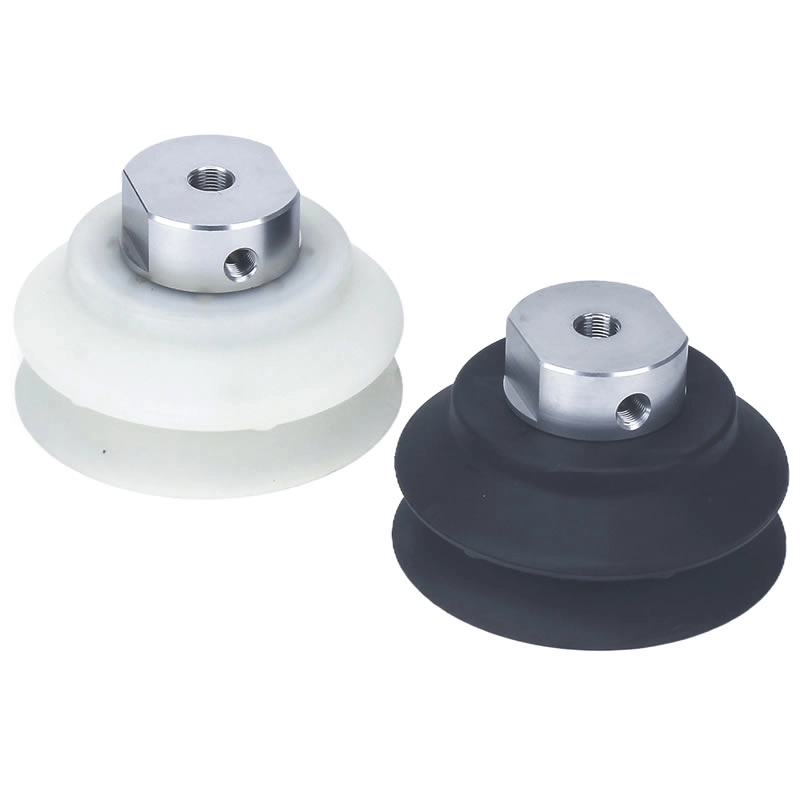

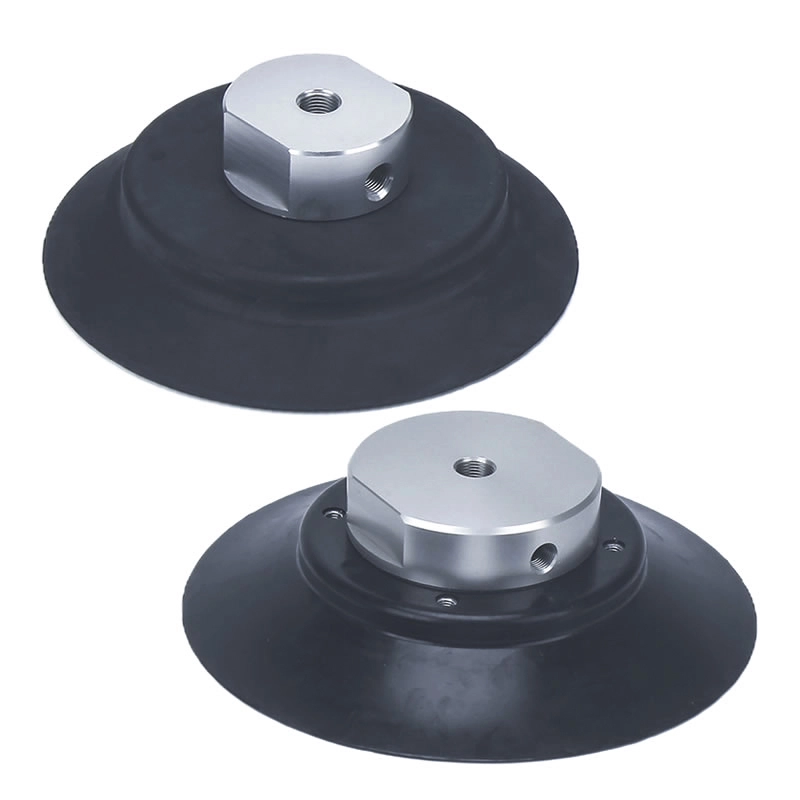

سری ZP2-T سنگین با پدهای خلاء آداپتور

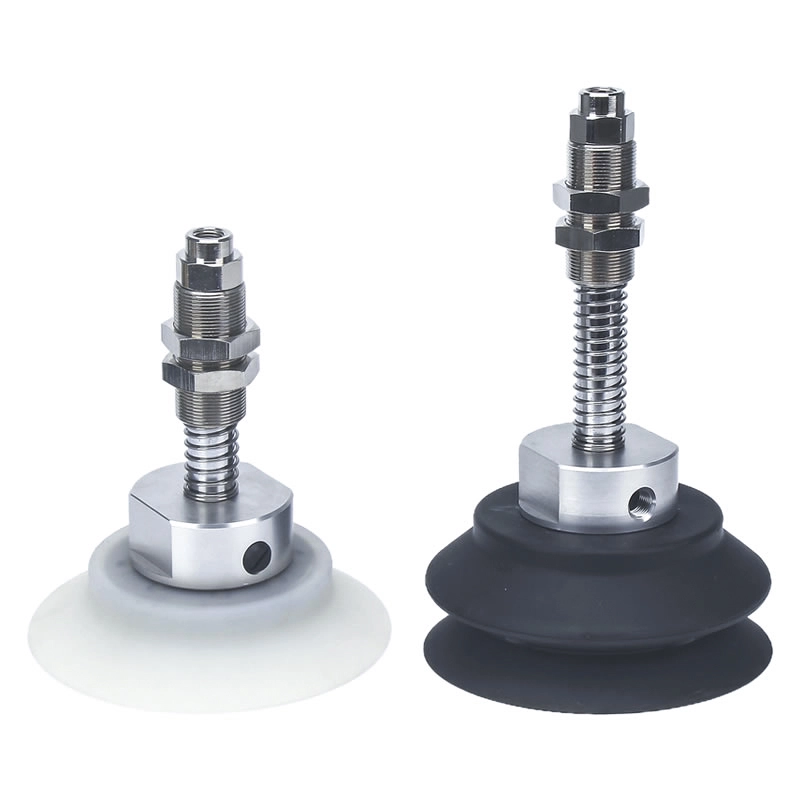

سری ZP2-T سنگین با پدهای خلاء بافر

فک

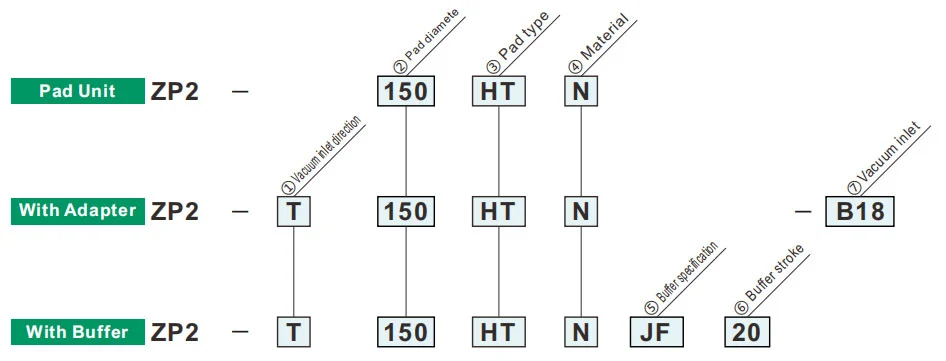

نحوه سفارش

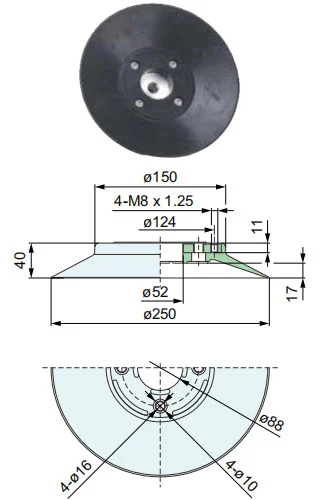

ابعاد (میلی متر)

مواد و ویژگی های پد

طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی

① جهت ورودی خلاء
T	عمودی

⑤مشخصات بافر
جی اف	دوار (فولاد، با بوش)
