How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

تامین کننده فنجان مکش نازل خلاء ZP2 با کیفیت بالا

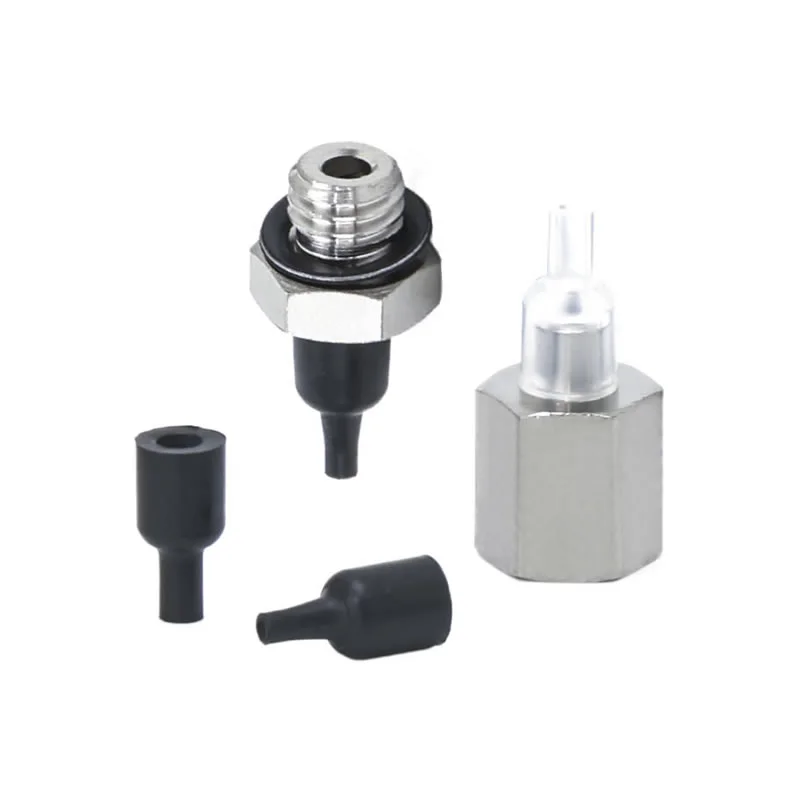

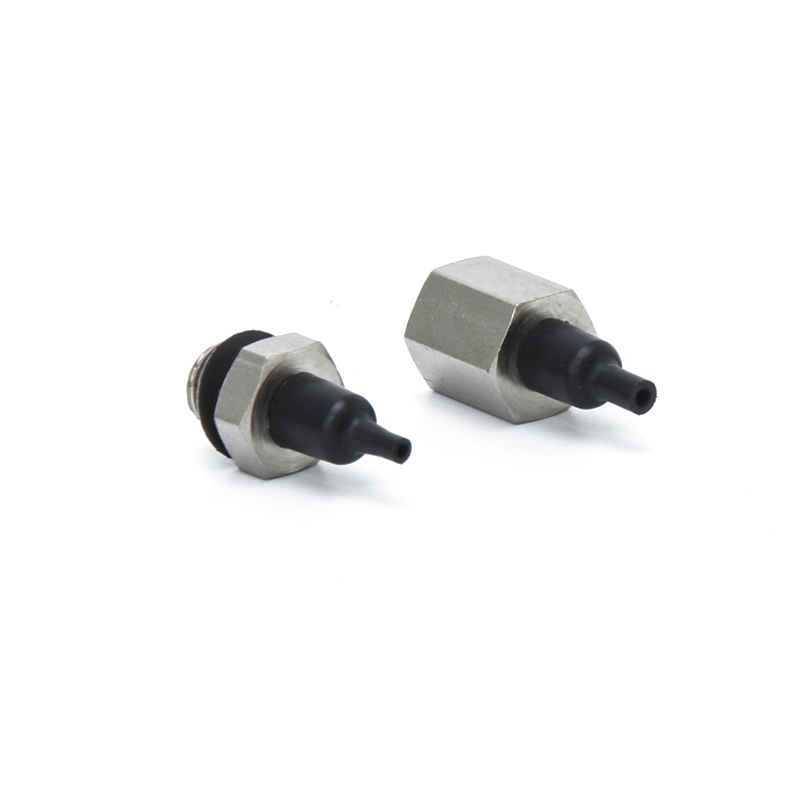

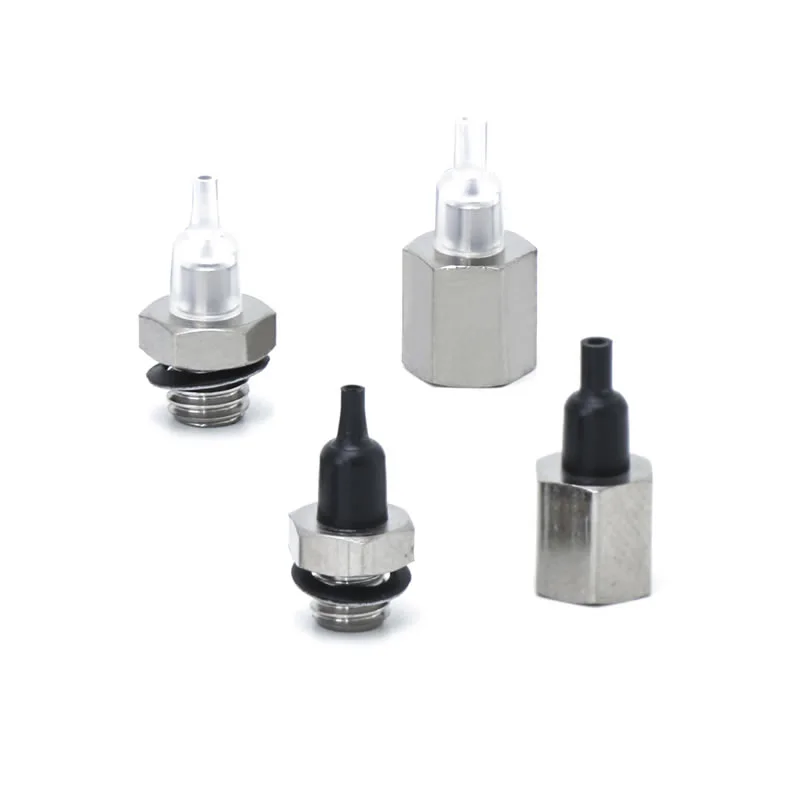

مکنده نازل خلاء ZP2

به عنوان یک تولید کننده پیشرو در چین، کارخانه ما فنجان مکش خلاء نازل سفارشی ZP2 را برای قطعات کار در مقیاس میلی متری ارائه می دهد. این راه حل مستقیم تامین کننده با قطرهای بسیار فشرده ø0.8mm-ø1.1mm و نازل یکپارچه با صرفه جویی در فضا، برای تراشه ها و لنزهای میکرو ایده آل است. ما قطعات ضد الکتریسیته ساکن و تمام فولاد ضد زنگ را برای صنعت الکترونیک و باتری لیتیومی ذخیره می کنیم.

سوالات متداول

پد نازل SMC ZP2 برای چه مواردی استفاده می شود؟

مکنده نازل خلاء ZP2 معمولاً در سیستم های اجکتور خلاء برای عملیات برداشتن و جابجایی سریع استفاده می شود.
یکپارچه با نازل برای ایجاد خلاء به طور مستقیم در فنجان
مناسب برای اتوماسیون با سرعت بالا و هندلینگ رباتیک
به طور گسترده برای قطعات کوچک، مواد بسته بندی و اجزای سبک وزن استفاده می شود
Commaelec فنجان هایی با کیفیت پایدار و سازگار با طرح های مشابه سیستم ارائه می دهد و عملکرد قابل اعتماد را در تولید مداوم تضمین می کند.

چگونه طرح مکنده مناسب را انتخاب کنیم؟

انتخاب باید بر اساس شرایط واقعی کار باشد:
سطح قطعه کار: صاف → نوع مسطح. ناهموار → نوع دم
وزن و اندازه: قطعات سنگین تر به قطرهای بزرگتر نیاز دارند
محیط: دمای بالا یا مواد شیمیایی → سیلیکون یا FKM را انتخاب کنید
سرعت چرخه: خطوط پرسرعت از طراحی های سبک وزن و پاسخگو بهره می برند
Commaelec از راه حل های سفارشی پشتیبانی می کند و به تطبیق مواد، اندازه ها و ساختارها با برنامه های خاص کمک می کند.

انواع اصلی پد در سری ZP2 کدامند؟

نوع مسطح: حداکثر سطح تماس برای سطوح صاف
صاف با دنده: آب بندی بهتر روی سطوح کمی ناهموار
نوع دم: سازگار با سطوح ناهموار و ایجاد بالشتک

I. نقاط قوت اصلی

مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.

II. استخراج برنامه های کاربردی بر اساس صنعت

الف- پزشکی و صنعت پزشکی

A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل

الف.2 سناریوهای کلیدی:

1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)

2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)

3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)

ب- صنایع الکترونیک و نیمه هادی

ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش

ب.2 سناریوهای کلیدی:

1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)

2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)

3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)

ج- صنعت خودرو و قطعات خودرو

ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش

ج.2 سناریوهای کلیدی:

4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)

5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)

6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)

د. صنایع غذایی و بسته بندی

D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن

د.2 سناریوهای کلیدی:

1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)

2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)

E. صنعت لجستیک و انبارداری

E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط

E.2 سناریوهای کلیدی:

1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)

2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)

و- انرژی های نو و صنایع ویژه

F.1 انرژی جدید (باتری لیتیومی/pv):

1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)

F.2 چاپ و کاغذ

1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)

III. خلاصه ای از منطق سازگاری اصلی

مشخصات قطعه کار	برنامه انطباق پیپت	سناریوهای صنعت مربوطه
نازک / شکننده / دقیق	مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش	نیمه هادی های الکترونیکی، داروسازی
اقلام سنگین / سایز بزرگ	مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده	اتومبیل، پانل های تدارکات
سلامت/پیشگیری از آلودگی	سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن	دارو، غذا
سطوح نرم / نامنظم	مواد اسفنجی، مکنده قابل تغییر شکل	داخل خودرو، غذا
الزامات آنتی استاتیک	سیلیکون آنتی استاتیک، باد یونی کمکی	نیمه هادی الکترونیکی

④مواد
N	NBR
S	لاستیک سیلیکونی
U	لاستیک اورتان
F	FKM
GN	NBR رسانا
جی اس	لاستیک سیلیکونی رسانا

⑤ ورودی خلاء
A4	نخ زنانه	M4 x0.7 M5 x0.8
A5
B4	نخ نر	M4 x0.7
B5		M5 x0.8

مدل				øC	øD
	② پد دیا	③ پد نوع	④ پد مواد
ZP2	08	AN	N S U F GN جی اس	1.6	0.8
	11			2	1.1

مدل						A	B	øC	øD	E	آداپتور
	① وکیوم جهت ورودی	② پد دیا	③ پد نوع	④ پد مواد	⑤ وکیوم ورودی
ZP2	T	08	AN	N S U F GN جی اس	A4	12.2	9.5	1.6	0.8	M4 x0.7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0.8	ZP2A-AN-A5
		11						2	1.1

مدل						A	B	øC	øD	E	آداپتور
	① وکیوم ورودی جهت	② پد دیا	③ پد نوع	④ پد مواد	⑤ وکیوم ورودی
ZP2	T	08	AN	N S U F GN جی اس	B4	14	4.5	1.6	0.8	M4 x0.7	ZP2A-AN-B4
		11						2	1.1
		08			B5	15.5	5	1.6	0.8	M5 x0.8	ZP2A-AN-B5
		11						2	1.1

مکنده نازل خلاء ZP2

مکنده نازل خلاء ZP2

واحد پد خلاء نازل سری ZP2

سری ZP2-T با پد وکیوم نازل آداپتور

کاربردهای معمولی عبارتند از

سوالات متداول

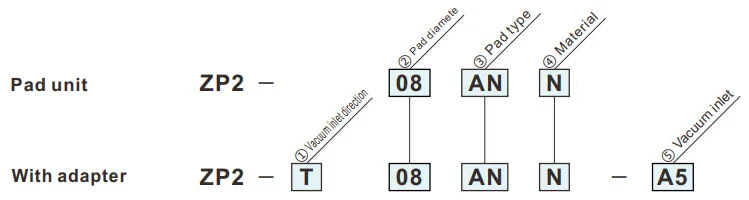

نحوه سفارش

ابعاد (میلی متر)

مواد و ویژگی های پد

طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی

②قطر لنت (میلی متر)
08	ø0.8
11	ø1.1
