مکنده بیضی خلاء ZP2
کارخانه ما به عنوان یک تولید کننده پیشرو در چین، فنجان مکش خلاء بیضی شکل سفارشی ZP2 را برای قطعات کار باریک در فضاهای محدود ارائه می دهد. این راه حل مستقیم تامین کننده که در 12 مشخصات (به عنوان مثال 3.5×7 تا 8×30 میلی متر) موجود است، فشار یکنواخت و پایداری در دست را تضمین می کند. با بافرهای اختیاری 6-50 میلی متری و مواد ضد الکتریسیته ساکن، برای PCB، باتری و خطوط بسته بندی با سرعت بالا ایده آل است.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول

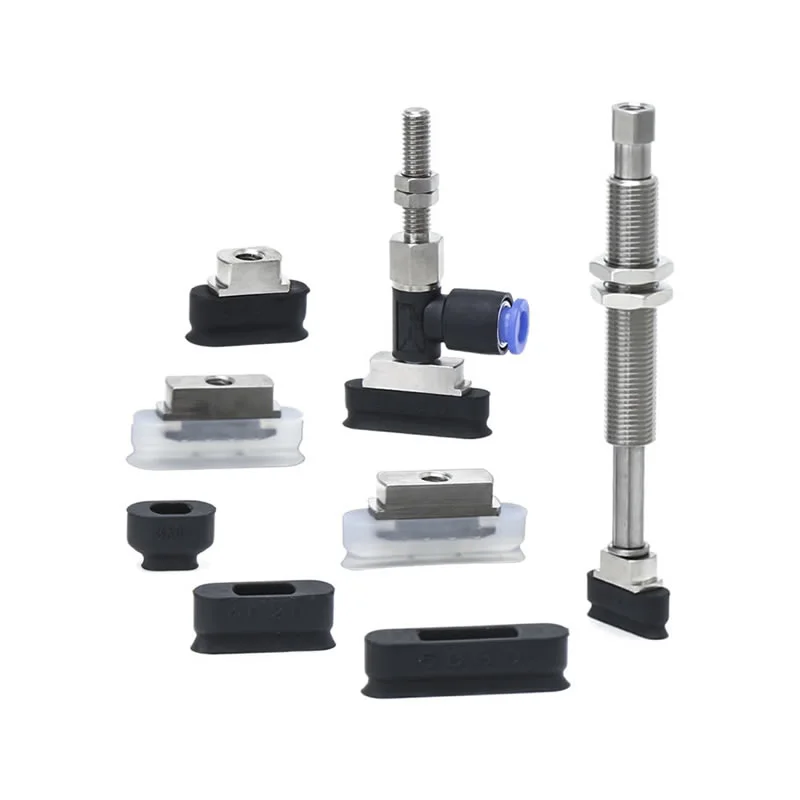

مکنده بیضی خلاء ZP2

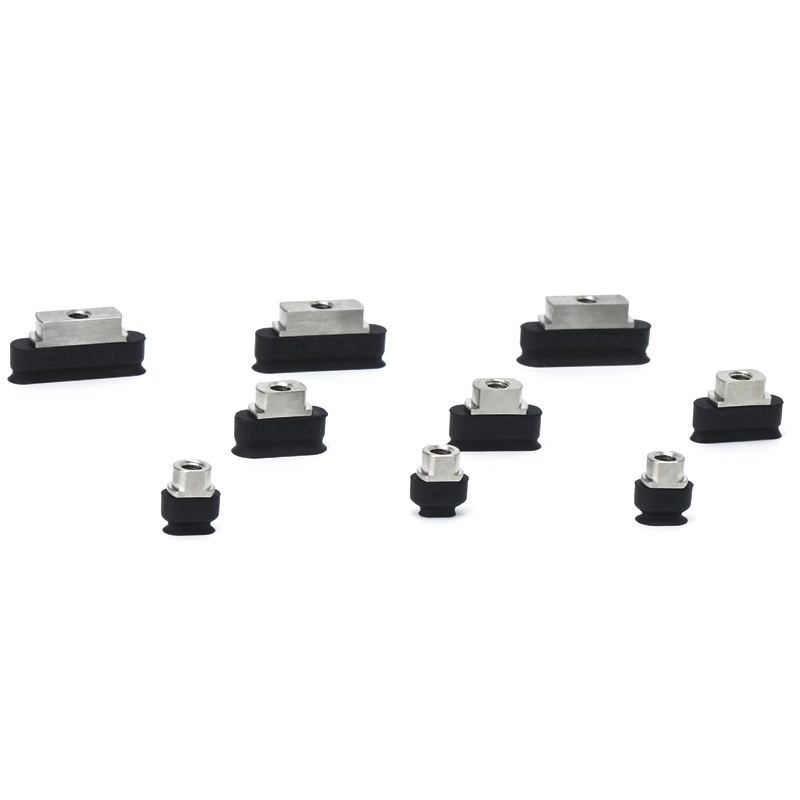

واحد پد خلاء بیضی سری ZP2

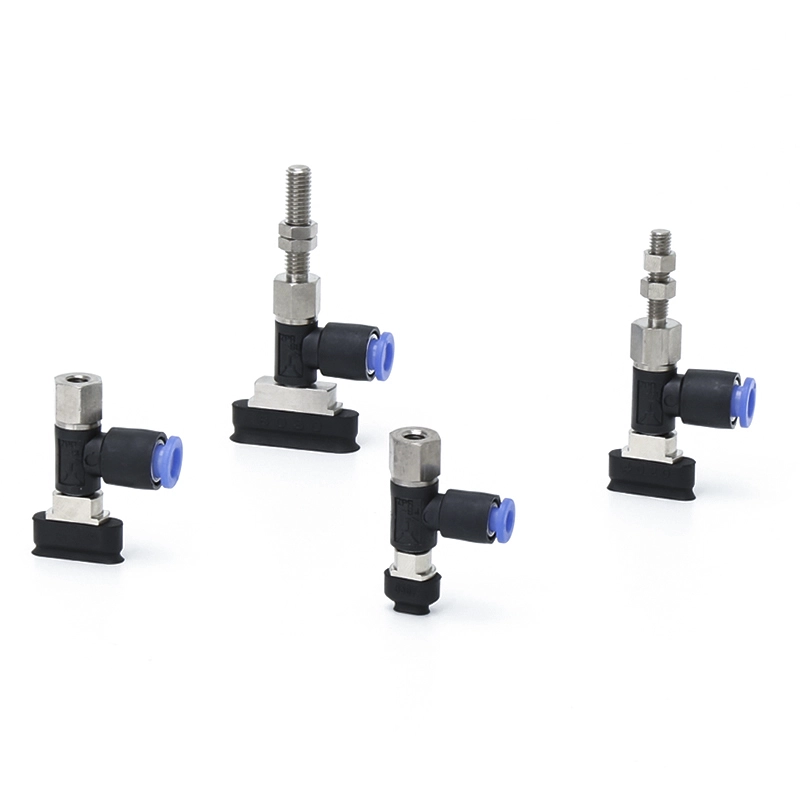

سری ZP2-T با پد خلاء بیضی شکل آداپتور
سری ZP2-T با پد خلاء بیضی شکل
سری ZP2-R با پد خلاء بیضی آداپتور
سری ZP2-R با پد خلاء بیضی شکل
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
بهعنوان یک تولیدکننده پیشرو در چین، کارخانه ما راهحلهای سفارشی مکش خلاء بیضی شکل ZP2 را متناسب با نیازهای سخت بخشهای الکترونیک و خودرو ارائه میکند. چه یک تامین کننده با حجم بالا یا یک کاربر نهایی باشید، سری بیضی شکل ZP2 ما قابلیت اطمینان مورد نیاز برای جابجایی دقیق را ارائه می دهد.
ویژگی ها و مشخصات فنی کلیدی
1. طیف گسترده ای از مشخصات
برای اطمینان از تناسب کامل برای هر قطعه کار باریک، ما 12 مشخصات استاندارد را برای مکش فنجان خلاء بیضی ZP2 ارائه می دهیم:
اندازه های فشرده:3.5×7، 4×10، 5×10، 6×10 میلیمتر.
طول های متوسط:4×20، 5×20، 6×20، 8×20 میلی متر.
دسترسی گسترده:4×30، 5×30، 6×30، 8×30 میلی متر.
2. تعالی مواد خاص صنعت
ما از مواد درجه یک برای مطابقت با محیط کاری شما استفاده می کنیم:
سیلیکون و NBR با کیفیت بالا:برای کارهای همه منظوره و در دمای بالا.
مواد آنتی استاتیک (ESD):برای جابجایی PCB و نیمه هادی ها ضروری است.
لوازم جانبی تمام فولاد ضد زنگ:پیکربندی های تخصصی بهینه شده برای صنعت باتری لیتیوم.
مزایا و نکات برجسته
بهینه شده برای فضاهای محدود:مشخصات باریک مکندههای بیضی خلاء ZP2 امکان برداشت با چگالی بالا را روی PCBهای شلوغ یا پروفیلهای بستهبندی باریک که در آن فنجانهای دایرهای به سادگی جا نمیشوند، میدهد.
پایداری افزایش یافته در گرفتن:ناحیه مکش کشیده، "ردپای" بزرگتری را بر روی اقلام باریک مانند لوله ها یا نوارهای آب بندی ایجاد می کند و خطر کج شدن یا سر خوردن قطعه کار را به میزان قابل توجهی کاهش می دهد.

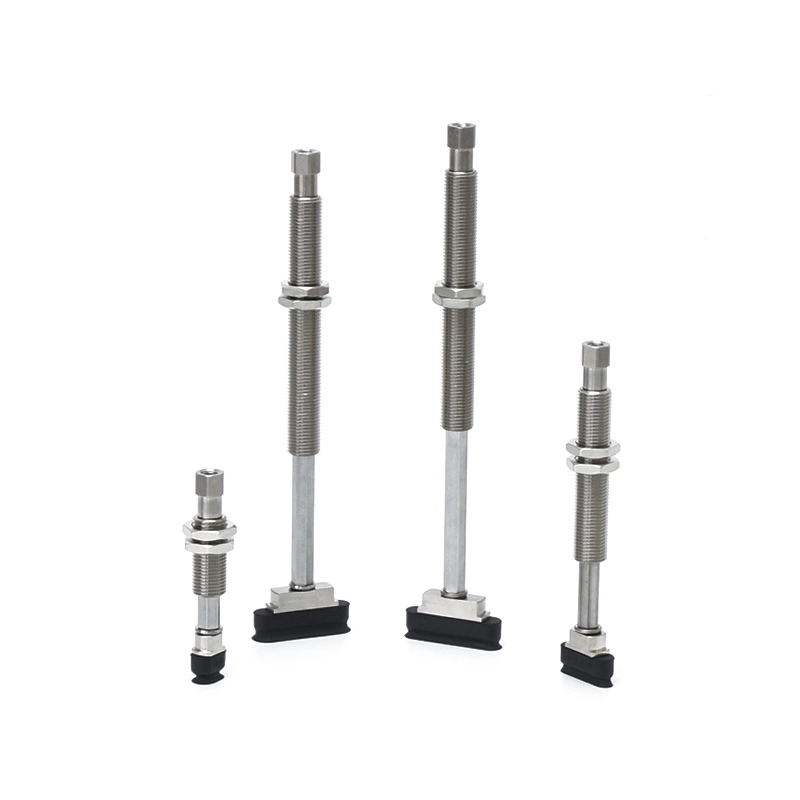

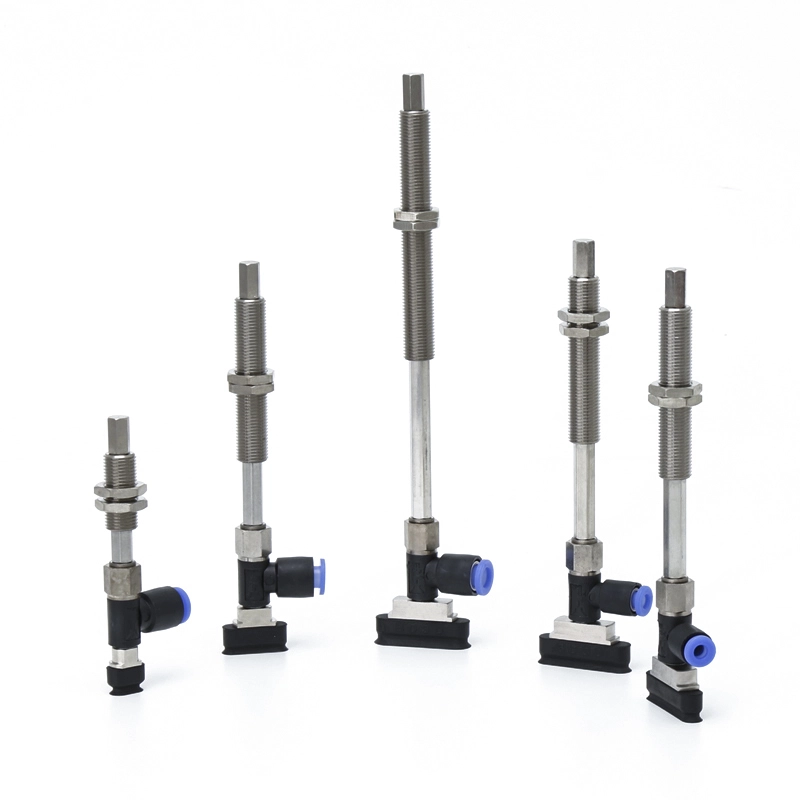

نصب انعطاف پذیر:از ورودی های خلاء عمودی و جانبی پشتیبانی می کند. هر فنجان را می توان با یک آداپتور یا یک براکت بافر (6 تا 50 میلی متر ضربه) جفت کرد تا ضربه روی سطوح شکننده را کاهش دهد.
تامین مستقیم کارخانه:کارخانه مستقر در چین ما حجم زیادی از محصولات موجود در انبار را حفظ میکند، و از زمان کوتاه و قیمت رقابتی برای خرید جهانی اطمینان میدهد.
سناریوهای کاربردی معمولی
الکترونیک و نیمه هادی ها:مونتاژ PCB، ساخت برد مدار انعطاف پذیر، و موقعیت الکترود باتری.
قطعات خودرو:فنجان مکش خلاء بیضی شکل ZP2 اغلب برای جابجایی و مونتاژ نوارهای آب بندی، قطعات برش کشیده و پروفیل های پلاستیکی استفاده می شود.
بسته بندی و لجستیک:برچسب زدن با سرعت بالا، آب بندی کارتن و مرتب سازی بسته های دراز.

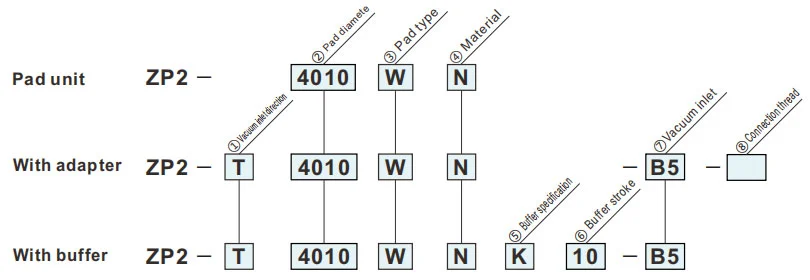

نحوه سفارش
- برای قطعات کاری با محدودیت در سطح جذب.
| ① جهت ورودی خلاء | ⑦ ورودی خلاء | ⑧ نخ اتصال | ||
| T | عمودی |
|
B5 |
— |
|
B50406 |
— | ||
| R | جانبی |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②اندازه پد | |
| 3507 | 3.5 x 7 |
| 4010 | 4*10 |
| 5010 | 5*10 |
| 6010 | 6*10 |
| 4020 | 4*20 |
| 5020 | 5*20 |
| 6020 | 6*20 |
| 8020 | 8*20 |
| 4030 | 4*30 |
| 5030 | 5*30 |
| 6030 | 6*30 |
| 8030 | 8*30 |
| ③نوع پد | |
| W | بیضی شکل |
| ⑦ ورودی خلاء | |
| B5 | M5x0.8 (مونث) |
| 04 | ø4 اتصالات تک لمسی |
| 06 | ø6 اتصالات تک لمسی |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑤مشخصات بافر | |
| K | غیر چرخشی |
| ⑥سکته مغزی بافر | |
| 10 | 10 میلی متر |
| 20 | 20 میلی متر |
| 30 | 30 میلی متر |
| 40 | 40 میلی متر |
| 50 | 50 میلی متر |
| ⑧ نخ اتصال | |
| A5 | M5x0.8 (مرد) |
| B5 | M5x0.8 (مونث) |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
PP
نوع مکعبی
| مدل | A | B | C | D | øE | Y | |||
|
② پد اندازه |
③ پد نوع |
④ پد مواد |
|||||||
| ZP2 | 3507 | W |
N S U F GN جی اس |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
مدل برای مراجعه: ZP2-4030WS
ابعاد نصب آداپتور
پد قابل اجرا: 3507W/4010W/5010W/6010W
پد قابل اجرا: 4020W/5020W/6020W/8020W
پد قابل اجرا: 4030W/5030W/6030W/8030W
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
راهنمای نصب
PDF دانلود
هشدار + احتیاط (قبل از استفاده بخوانید)
PDF دانلود
