مکش خلاء یک راه حل اصلی برای "چاپ انعطاف پذیر" در اتوماسیون صنعتی با چهار مزیت اصلی است: چنگ زدن بدون آسیب، سازگاری با قطعات کار چند ماده/نامنظم، حفاظت تمیز و محیطی، و عملکرد انعطاف پذیر. می توان آن را با ویژگی های مختلف صنعت قطعه کار (نازک / ضخیم، دقیق / درشت، بهداشتی / استاندارد) تطبیق داد.
مکنده مکنده خلاء نوع کوتاه ZP2-EU

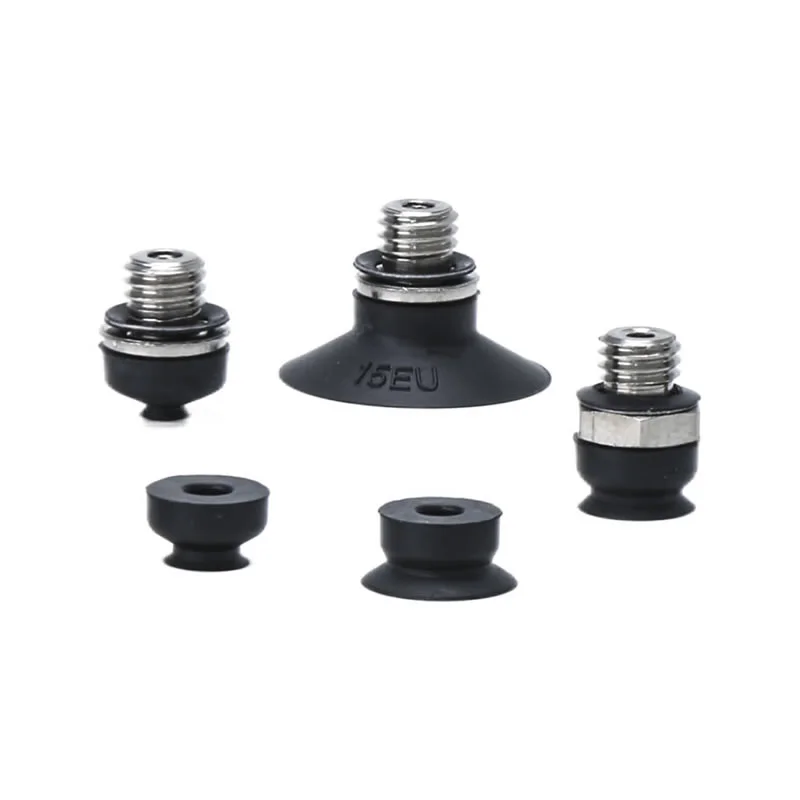

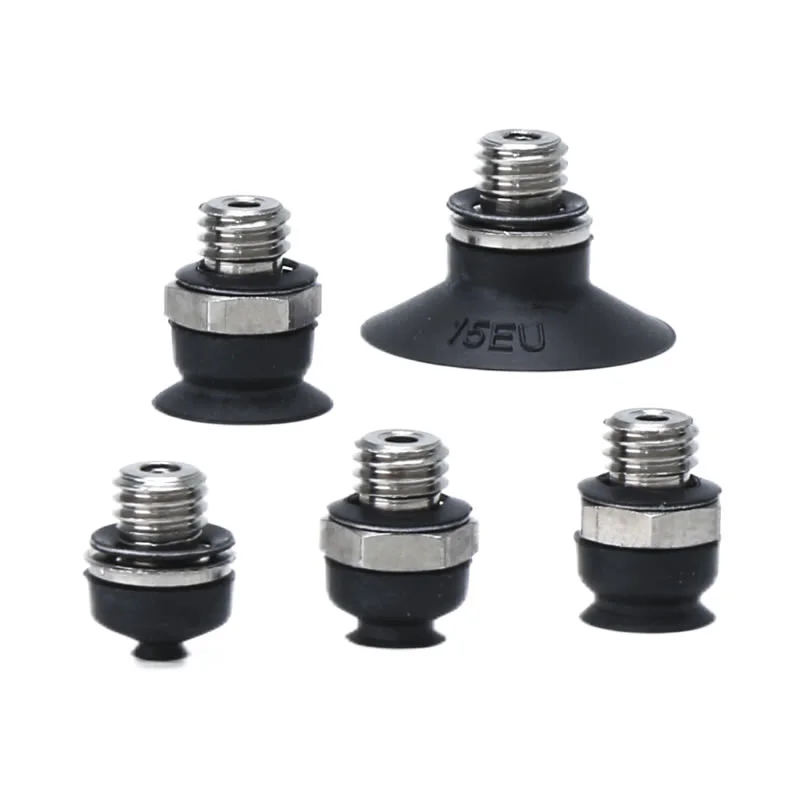

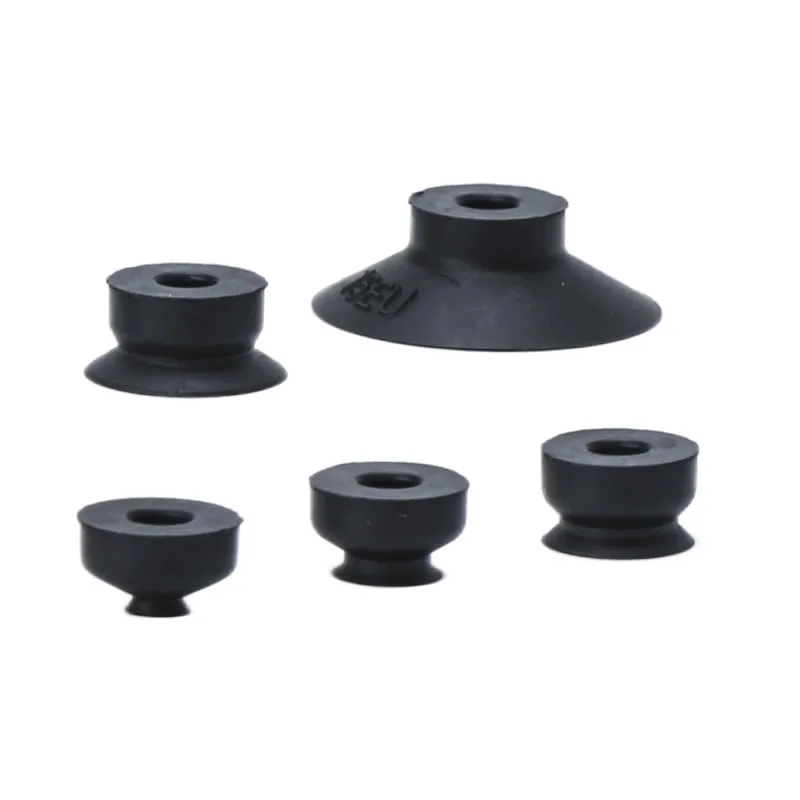

به عنوان یک تولید کننده پیشرو در چین، کارخانه ما فنجان مکش خلاء نوع کوتاه سفارشی ZP2-EU (قطر ø2-15 میلی متر) را ارائه می دهد. این سری با نمایه ای بسیار نازک و مسطح، به طور خاص برای استفاده در فضاهای محدود طراحی شده است. Commaelec با استفاده از مواد سیلیکونی ضد الکتریسیته ساکن با کیفیت بالا، راه حلی حرفه ای ارائه می دهد که عملکرد مکش پایدار و بدون چروک را تضمین می کند. ما مجموعه ای آماده از مشخصات رزوه A5/H5 و اتصالات فولادی ضد زنگ را حفظ می کنیم، که این سری را به گزینه ای ایده آل برای کاربرد در تولید لوازم الکترونیکی و خطوط تولید باتری لیتیوم یون تبدیل می کند.
کلیک کنید و انتخاب را شروع کنید
》بازگشت به اطلاعات محصول
مکنده مکنده خلاء نوع کوتاه ZP2-EU
واحد پد خلاء نوع کوتاه سری ZP2
سری ZP2-T با پد خلاء نوع کوتاه آداپتور
توضیحات
نحوه سفارش
مشخصات / مواد
برنامه های کاربردی
منبع
فنجان مکش خلاء نوع کوتاه ZP2-EU توسط شرکت Zhejiang Comma Electric Co., Ltd. تولید شده است. ما یکی از تولید کنندگان و تامین کنندگان پیشرو در چین هستیم. فنجان مکش مسطح کم مشخصات ZP2 EU دارای ویژگی های حجم کم و جذب پایدار است.
ویژگی های محصول:این مکنده جمع و جور دارای مشخصات کم برای طراحی صرفه جویی در فضا، ایده آل برای فضاهای تنگ است. سطح صاف آن یک تناسب راحت را در برابر سطوح قطعه کار تضمین می کند، چسبندگی پایدار را ارائه می دهد و در عین حال به طور موثر از تغییر شکل در حین کار جلوگیری می کند و آن را برای جابجایی دقیق عالی می کند. مدلهای منتخب شامل قابلیتهای ضد الکتریسیته ساکن هستند که نیازهای عملیاتی محیطهای حساس مانند صنعت الکترونیک را برآورده میکنند.
مشخصات:مکنده مکنده خلاء نوع کوتاه ZP2-EU در قطرهای مختلف از جمله φ2، φ4، φ6، φ8 و φ15 موجود است.
مواد مکنده:مواد متداول مورد استفاده شامل لاستیک نیتریل (NNBR)، سیلیکون وارداتی و لاستیک سیلیکون ضد الکتریسیته ساکن هستند که هر یک از مواد متناسب با محیط های کاری خاص و الزامات قطعه است.
گزینه های اتصال:در انواع مختلف از جمله رزوه های خارجی (A5) و رزوه های خارجی (H5) موجود می باشد.
سوالات متداول
اندازه های موجود چیست؟
مکنده خلاء نوع کوتاه ZP2-EU معمولاً در قطرهای استاندارد مانند φ40، φ50، φ63، φ80، φ100 و φ125 موجود است.
اندازه های کوچکتر: مناسب برای تجهیزات فشرده و قطعات سبک
اندازه های بزرگتر: مکش قوی تری را برای قطعات کار بزرگتر فراهم می کند
کارخانه کاما موجودی پایدار را حفظ می کند و همچنین از اندازه های سفارشی بر اساس نیازهای پروژه پشتیبانی می کند.
"نوع کوتاه" چیست؟
"نوع کوتاه" به ساختاری کمحجم و فشرده اشاره دارد:
کاهش ارتفاع کلی برای تاسیسات با فضای محدود
پاسخ سریع تر در سیستم های انتخاب و مکان با سرعت بالا
هنگام نصب در تنظیمات رباتیک یا خودکار محکم، پایداری بهتری دارد
این طراحی به ویژه در مواردی که فضای نصب محدود است اما عملکرد آن به خطر نمی افتد مفید است.
تفاوت بین EU و سایر انواع ZP2 چیست؟
ZP2-EU (نوع کوتاه): فشرده تر، بهینه شده برای تجهیزات اروپایی و چیدمان های صرفه جویی در فضا
استاندارد ZP2: همه منظوره تر، با تنظیمات ساختاری گسترده تر
نوع اتحادیه اروپا اغلب بر فشردگی، رابط های استاندارد و ادغام سریع تمرکز می کند
کاما سازگاری و کیفیت ثابت را در پیکربندیهای مختلف تضمین میکند تا نیازهای متنوع بازار را برآورده کند.
چگونه نصب می شوند؟
فنجان مکش خلاء نوع کوتاه ZP2-EU از گزینه های نصب انعطاف پذیر پشتیبانی می کند:
اتصالات رزوه ای داخلی یا خارجی
سازگار با آداپتورها و براکت های بافر
گزینه های درگاه خلاء عمودی یا جانبی
چرا کاما را انتخاب کنید؟
قابلیت تحقیق و توسعه قوی:تیم حرفه ای از راه حل های سفارشی برای نیازهای مختلف اتوماسیون پشتیبانی می کند
تامین یک مرحله ای:طیف وسیع محصول، تدارکات و یکپارچه سازی سیستم را ساده می کند
سفارشی سازی انعطاف پذیر:ابعاد، مواد و ساختار مکندههای مکنده خلاء نوع کوتاه ZP2-EU همگی میتوانند بر اساس نیازهای خاص شما سفارشی شوند.
پاسخ سریع:پشتیبانی فنی سریع و تحویل از یک مورد اعتماد

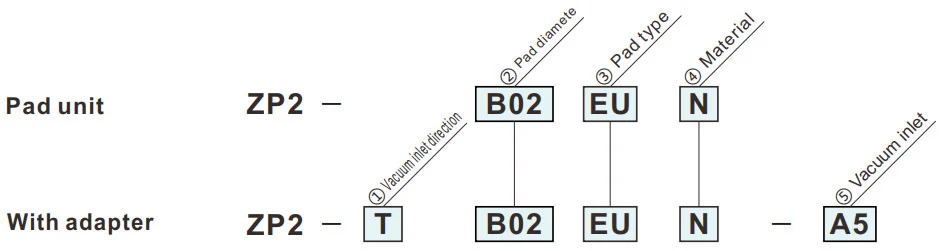

نحوه سفارش
- صرفه جویی در فضا در جهت ارتفاع.
| ① جهت ورودی خلاء | |
| T | عمودی |
| ③نوع پد | |
| اتحادیه اروپا | نوع تخت |
| ②قطر لنت (میلی متر) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④مواد | |
| N | NBR |
| S | لاستیک سیلیکونی |
| U | لاستیک اورتان |
| F | FKM |
| GN | NBR رسانا |
| جی اس | لاستیک سیلیکونی رسانا |
نماد سبز مدل های سفارشی است.
| ⑤ ورودی خلاء | |
| A5 | M5x0.8 (شش ضلعی O.D.) |
| H5 | M5x0.8 (سر سوکت شش گوش) |
ابعاد (میلی متر)
نماد سبز مدل های سفارشی است.
اتحادیه اروپا
نوع تخت
| مدل | øA | øB | øC | D | Y | |||
|
② پد دیا |
③ پد نوع |
④ پد مواد |
||||||
| ZP2 | B02 | اتحادیه اروپا |
N S U F GN جی اس |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
مدل برای مراجعه: ZP2-B02EUS
ابعاد نصب آداپتور
ZP2-T
عمودی
A5
| مدل | øA | øB | øC | D | E | Y | آداپتور | |||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑤ وکیوم ورودی |
||||||||
| ZP2 | T | B02 | اتحادیه اروپا |
N S U F GN جی اس |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
مدل برای مراجعه: ZP2-TB06EUGS-A5
ZP2-T
عمودی
H5
| مدل | øA | øB | øC | D | E | Y | آداپتور | |||||
|
① وکیوم جهت ورودی |
② پد دیا |
③ پد نوع |
④ پد مواد |
⑤ وکیوم ورودی |
||||||||
| ZP2 | T | B02 | اتحادیه اروپا |
N S U F GN جی اس |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
مدل برای مراجعه: ZP2-TB06EUGS-H5
مواد و ویژگی های پد
⚪: تاثیر کم یا بدون تاثیر △: بسته به شرایط قابل استفاده است X: مناسب نیست
|
مواد
خصوصیات
|
نماد | دورومتر HS (5± درجه) |
رنگ از لاستیک |
عملیاتی دما محدوده (°C) |
روغن مقاومت بنزین |
روغن مقاومت بنزول |
پایه مقاومت |
اسید مقاومت |
قابلیت آب و هوا | ازن مقاومت |
سایش مقاومت |
ضد آب | حلال مقاومت (بنزن، تولوئن) |
برنامه |
| NBR | N | 50 | مشکی | 0 تا 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | انتقال کار عمومی، تخته راه راه، صفحه روکش، صفحه آهن و غیره |
| لاستیک سیلیکونی | S | 45 تا 50 | سفید | -30 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی، حذف از دایکاست، کار نازک، غذاساز |
| لاستیک اورتان | U | 50 تا 60 | قهوه ای | 0 تا 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | تخته راه راه، صفحه آهنی، صفحه روکش |
| FKM | F | 60 | مشکی | 0 تا 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کار شیمیایی |
| NBR رسانا | GN | 50 تا 65 | 0 تا 100 | △ | X | △ | X | △ | X | △ | △ | X | کار کلی نیمه هادی (مقاومت الکتریسیته ساکن) | |
| لاستیک سیلیکونی رسانا | جی اس | 50 تا 60 | -10 تا 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | نیمه هادی (الکتریسیته ساکن) |
جدول فوق فقط مشخصات کلی مواد لاستیکی موضوع را پوشش می دهد. نماد آبی مدل های سفارشی است.
طرح کلی کاربرد قطعات پنوماتیکی (مکش مکش خلاء) در زمینه های مختلف صنعتی
I. نقاط قوت اصلی
II. استخراج برنامه های کاربردی بر اساس صنعت
الف- پزشکی و صنعت پزشکی
A.1: الزامات اصلی:تمیز و بدون آلودگی (مطابق با FDA/GMP)، ملایم و بدون آسیب و پیشگیری از آلودگی متقابل
الف.2 سناریوهای کلیدی:
1. بسته بندی دارویی: بطری دارو / بشقاب دارویی / پیکاپ کیسه تزریق (مکش سیلیکونی درجه مواد غذایی، بدون ریزش ذرات)
2. مونتاژ دستگاه پزشکی: ابزار جراحی / کاتترهای پزشکی / قطعات دستکاری پروتز (فشار منفی قابل تنظیم، حفاظت از تغییر شکل)
3. آزمایشگاه بیولوژیکی: پتری دیش / لوله سانتریفیوژ / انتقال کارت معرف (مقاوم در برابر شیمیایی، سازگار استریل)
ب- صنایع الکترونیک و نیمه هادی
ب.1 الزامات اصلی:ضد الکتریسیته ساکن (106-10111Ω)، موقعیت یابی دقیق (خطای ≤0.01 میلی متر)، مقاومت در برابر خراش
ب.2 سناریوهای کلیدی:
1. تراشه/نیمه هادی: جابجایی ویفر، بسته بندی تراشه (کاپ مکش سیلیکونی سرامیکی متخلخل/ضد استاتیک، فشار منفی یکنواخت برای جلوگیری از پارگی)
2. PCB/قطعات: PCB انعطاف پذیر، اجزای میکرو (مقاومت 0402) روی سطح (کاپ های مکش نازک سیلیکونی/ژل/میکرو برای جلوگیری از چروک شدن/پارگی)
3. صفحه نمایش: پنل LCD/OLED، دستگیره شیشه لمسی (مواد شفاف بالا، بدون لکه و خراش)
ج- صنعت خودرو و قطعات خودرو
ج.1 الزامات اصلی:مکش بزرگ (دیسک تک مکش ≥500N)، سازگاری با چند مشخصات (فلز/پلاستیک/شیشه)، عدم لغزش
ج.2 سناریوهای کلیدی:
4. ساخت بدنه: جوشکاری ورق فولادی / قاب درب (لاستیک با قطر بزرگ / آرایه فنجان چند مکش، بافت ضد لغزش)
5. شیشه / داخلی: نصب شیشه جلو، انتقال سطح صندلی چرمی (سیلیکون مقاوم در برابر دما / فنجان مکش اسفنجی، حفاظت از تغییر شکل)
6. قطعات: بدنه سیلندر موتور / دستگیره محفظه گیربکس (خلاء + قفل مکانیکی، ضد سقوط)
د. صنایع غذایی و بسته بندی
D.1 الزامات اصلی:مواد غذایی درجه بندی شده (دارای تاییدیه FDA)، تمیز کردن آسان، مقاوم در برابر له شدن
د.2 سناریوهای کلیدی:
1. جابجایی مواد غذایی: محصولات پخته شده / گوشت تازه / مرتب سازی میوه (فنجان مکش اسفنجی کم مکش، بی بو و آسان برای شستشو)
2. اتوماسیون بسته بندی: باز کردن کیسه بسته بندی، قالب گیری کارتن استریل (حذف استاتیک / مکش چند نقطه، مناسب برای بسته بندی نازک / سخت)
E. صنعت لجستیک و انبارداری
E.1 الزامات اصلی:سازگاری کارآمد (مشخصات چندگانه کالا)، فشار پایدار، ضد سقوط
E.2 سناریوهای کلیدی:
1. جابجایی کارتن: مرتب سازی کارتن تجارت الکترونیک (آرایه مکش قابل تنظیم، فشار خلاء)
2. صفحه / رول: تخته چوب / رول فیلم پلاستیکی (نوار بلند / فنجان مکش حلقوی، جذب یکنواخت برای جلوگیری از جبران)
و- انرژی های نو و صنایع ویژه
F.1 انرژی جدید (باتری لیتیومی/pv):
1. صفحه باتری لیتیومی (کاپ مکش متخلخل ضد الکتریسیته ساکن، ضد گرد و غبار)، شیشه فتوولتائیک (کاپ مکش سیلیکونی مکش بزرگ، بدون خط و خش)
F.2 چاپ و کاغذ
1. جذب کاغذ/مواد چاپی (مواد کاغذ جاذب، فشار منفی جزئی برای جلوگیری از پارگی و آلودگی جوهر)
III. خلاصه ای از منطق سازگاری اصلی
| مشخصات قطعه کار | برنامه انطباق پیپت | سناریوهای صنعت مربوطه |
| نازک / شکننده / دقیق | مواد سیلیکونی/سرامیک، فشار منفی میکرو، نازل میکرو مکش | نیمه هادی های الکترونیکی، داروسازی |
| اقلام سنگین / سایز بزرگ | مواد لاستیکی، فنجان مکش قطر بزرگ، آرایه فنجان چند مکنده | اتومبیل، پانل های تدارکات |
| سلامت/پیشگیری از آلودگی | سیلیکون درجه مواد غذایی / پزشکی، ساختار آسان برای تمیز کردن | دارو، غذا |
| سطوح نرم / نامنظم | مواد اسفنجی، مکنده قابل تغییر شکل | داخل خودرو، غذا |
| الزامات آنتی استاتیک | سیلیکون آنتی استاتیک، باد یونی کمکی | نیمه هادی الکترونیکی |
